EAPT线切割自动编程使用说明书

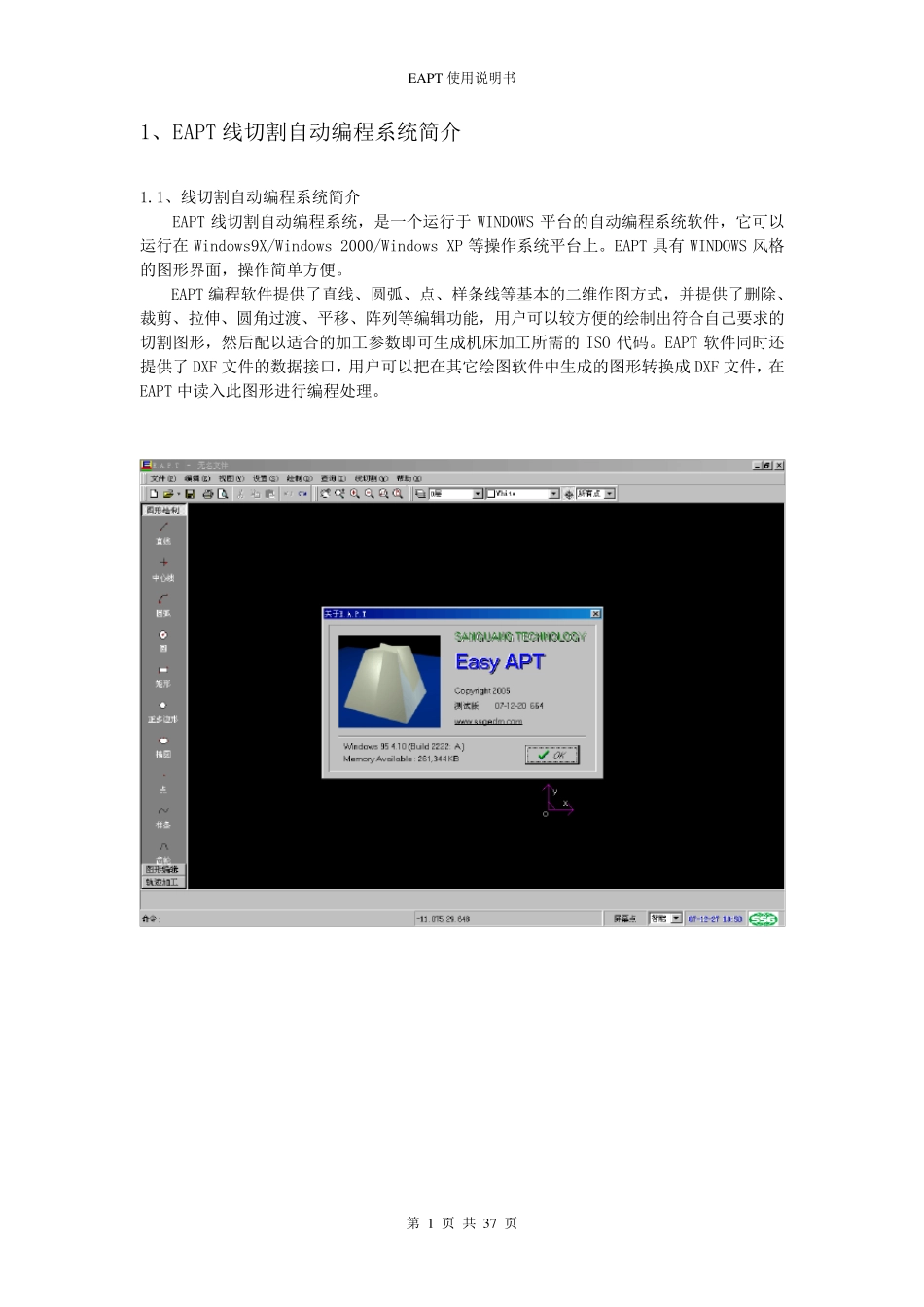

EAPT 使用说明书 第 1 页 共 37 页 1、EAPT 线切割自动编程系统简介 1.1、线切割自动编程系统简介 EAPT 线切割自动编程系统，是一个运行于 WINDOWS 平台的自动编程系统软件，它可以运行在 Windows9X/Windows 2000/Windows XP 等操作系统平台上。EAPT 具有 WINDOWS 风格的图形界面，操作简单方便。 EAPT 编程软件提供了直线、圆弧、点、样条线等基本的二维作图方式，并提供了删除、裁剪、拉伸、圆角过渡、平移、阵列等编辑功能，用户可以较方便的绘制出符合自己要求的切割图形，然后配以适合的加工参数即可生成机床加工所需的 ISO 代码。EAPT 软件同时还提供了 DXF 文件的数据接口，用户可以把在其它绘图软件中生成的图形转换成 DXF 文件，在EAPT 中读入此图形进行编程处理。 EAPT 使用说明书 第 2 页 共 37 页 2、安装EAPT 自动编程系统 2.1 安装EAPT 自动编程系统所需的硬件配置 安装和运行EAPT 自动编程系统所需的硬件配置与安装Windows 操作系统所需的硬件配置要求是一样的。 此外，安装EAPT 自动编程系统还有如下一些要求： 1、 至少5MB 以上的剩余硬盘空间 2、 微机主板上应有一个USB 接口 2.2 安装自动编程系统所需的软件环境 EAPT 自动编程系统是一个基于32 位的应用软件，它可以运行在Windows 9X/Windows 2000/Windows XP 等操作系统下。 2.3 安装自动编程系统 安装自动编程系统的步骤如下： 1、 双击安装盘中的SETUP.EXE 进入软件安装界面。如图： 2、 在信息栏中填写您的相关信息，最重要的是按照加密狗上标出的序列号填入Serial框中。如果填写不正确，将会影响您的正常使用。 3、 单击“Nex t”，选定安装路径，开始安装软件。当出现如下图的界面时，请再复选框中打勾，并单击“finish”，进入加密狗的安装界面。 EAPT 使用说明书 第 3 页 共 37 页 4、 加密狗的驱动安装，如图。注意：请在安装驱动以后，再插入加密狗。 5、 驱动安装完后，即可运行软件。 EAPT 使用说明书 第 4 页 共 37 页 选择菜单栏 3、EAPT 使用说明 3.1 界面说明： 快捷方式栏中包含了 EAPT 的大部分功能，主要分为三大类：图形绘制，图形编辑，轨迹加工。 与快捷菜单紧密相关的是选择菜单栏，在快捷菜单中按下相应的按钮，选择菜单栏会显示相应的下拉选择栏。用户可以按 Alt 键加上选择菜单每一项前面的数字来对相应的选择栏进行操作。 3.2 基本...
