EBZ160掘进机操作规程

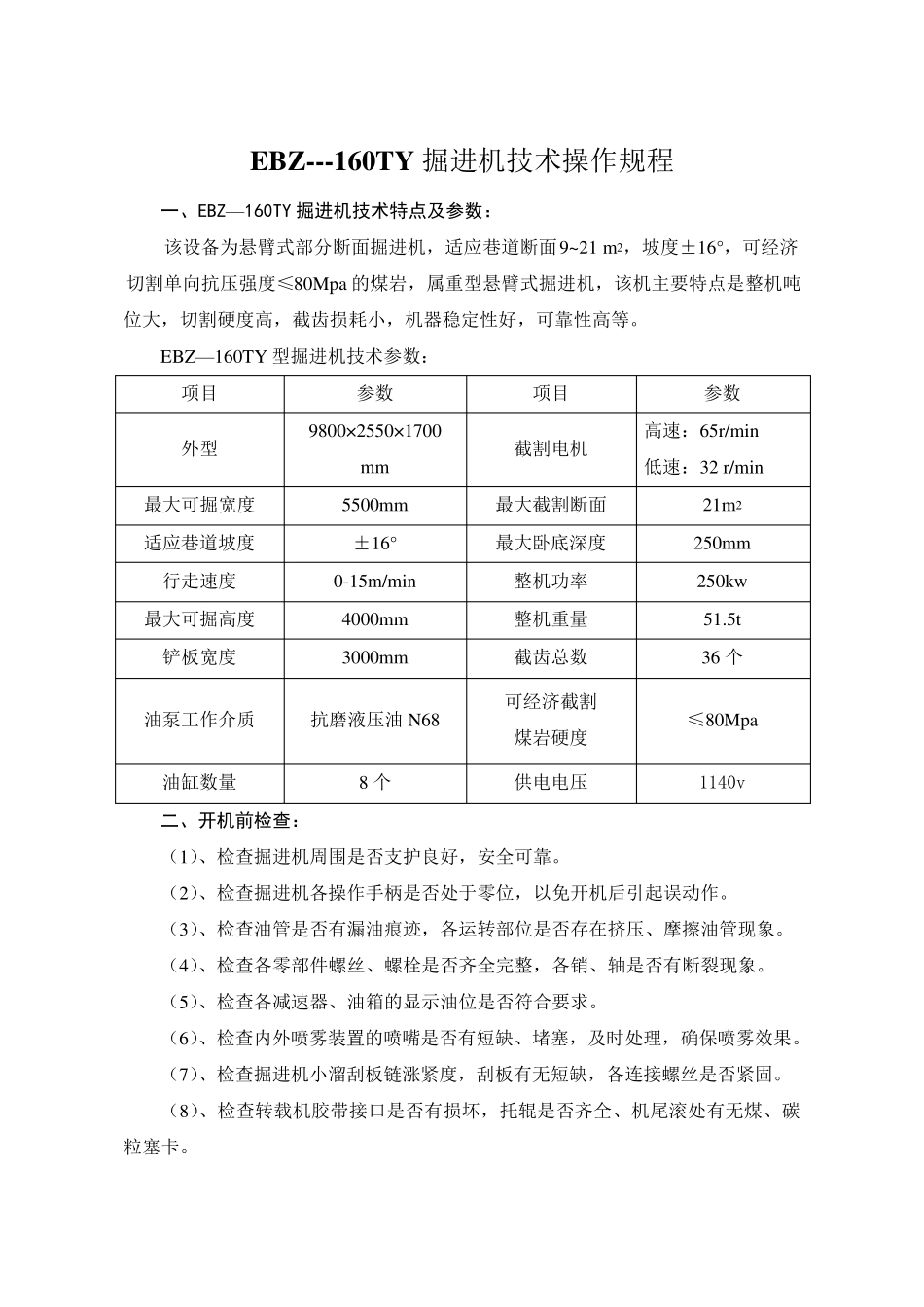

EBZ---160TY 掘进机技术操作规程 一、EBZ—160TY 掘进机技术特点及参数： 该设备为悬臂式部分断面掘进机，适应巷道断面9~21 m2，坡度±16°，可经济切割单向抗压强度≤80Mpa 的煤岩，属重型悬臂式掘进机，该机主要特点是整机吨 位大，切割硬度高，截齿损耗小，机器稳定性好，可靠性高等。 EBZ—160TY 型掘进机技术参数： 项目 参数 项目 参数 外型 9800× 2550× 1700 mm 截割电机 高速：65r/min 低速：32 r/min 最大可掘宽度 5500mm 最大截割断面 21m2 适应巷道坡度 ±16° 最大卧底深度 250mm 行走速度 0-15m/min 整机功率 250kw 最大可掘高度 4000mm 整机重量 51.5t 铲板宽度 3000mm 截齿总数 36 个 油泵工作介质 抗磨液压油 N68 可经济截割 煤岩硬度 ≤80Mpa 油缸数量 8 个 供电电压 1140v 二、开机前检查： （1）、检查掘进机周围是否支护良好，安全可靠。 （2）、检查掘进机各操作手柄是否处于零位，以免开机后引起误动作。 （3）、检查油管是否有漏油痕迹，各运转部位是否存在挤压、摩擦油管现象。 （4）、检查各零部件螺丝、螺栓是否齐全完整，各销、轴是否有断裂现象。 （5）、检查各减速器、油箱的显示油位是否符合要求。 （6）、检查内外喷雾 装 置 的喷嘴 是否有短 缺 、堵 塞 ，及 时 处理 ，确 保 喷雾 效 果 。 （7）、检查掘进机小溜 刮 板链 涨 紧 度，刮 板有无 短 缺 ，各连 接 螺丝是否紧 固 。 （8）、检查转载 机胶 带 接 口 是否有损坏 ，托 辊 是否齐全、机尾 滚 处有无 煤、碳粒 塞 卡 。 （9）、对所检查的问题要及时进行处理，确保掘进机正常运转。 三、开机方法： （1）电气操作 A、掘进机的前级供电控制开关控制 准备：(1)检查电控箱是否处于可靠的锁紧位置； (2)检查电控箱上隔离开关QS 的手柄是否处于“0”位； (3)压下紧急停止按钮 SBl，把隔离开关QS 的手柄置于“合”的位置，然后将紧急停止按钮 SBl 拔出。 接通：将操作箱上的电源控制开关SAl 向右旋转450 至“通”位置，接通前级开关，向掘进机供电。电压表 PV 指示，36V 照明等回路绝缘正常，显示器正常指示，照明灯 ELI、EL2、EL3 亮。 分断：将电源控制开关SAl 向左旋转450 至“断”位，或按下紧急停止按钮 SBI、SB2 可切断向掘进机供电的前级开关。 B、各机构电动机的控制 ①油泵电动机M2 的控制 启动：将油泵...
