EC206C(2A充电1A放电全集成移动电源管理IC)

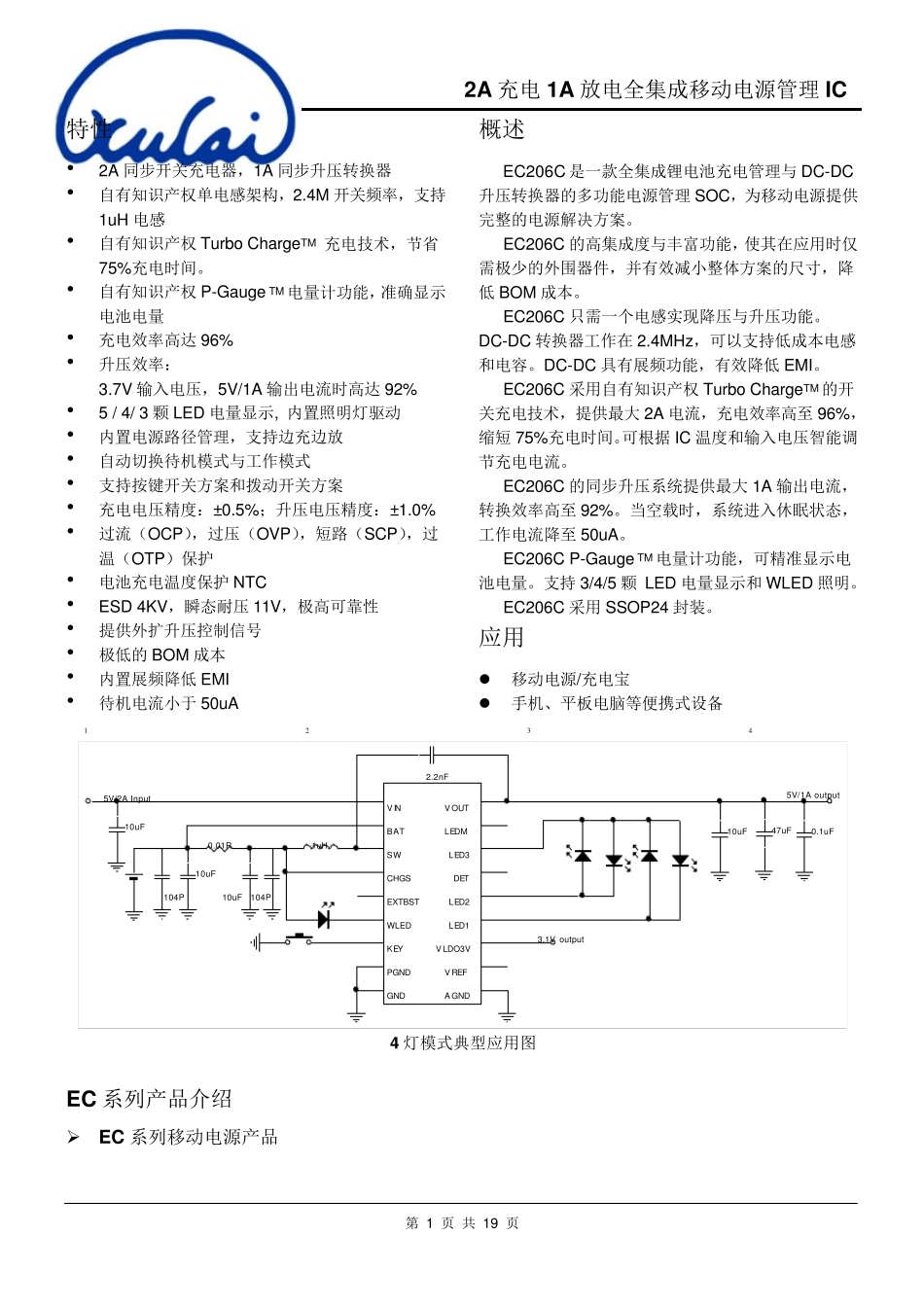

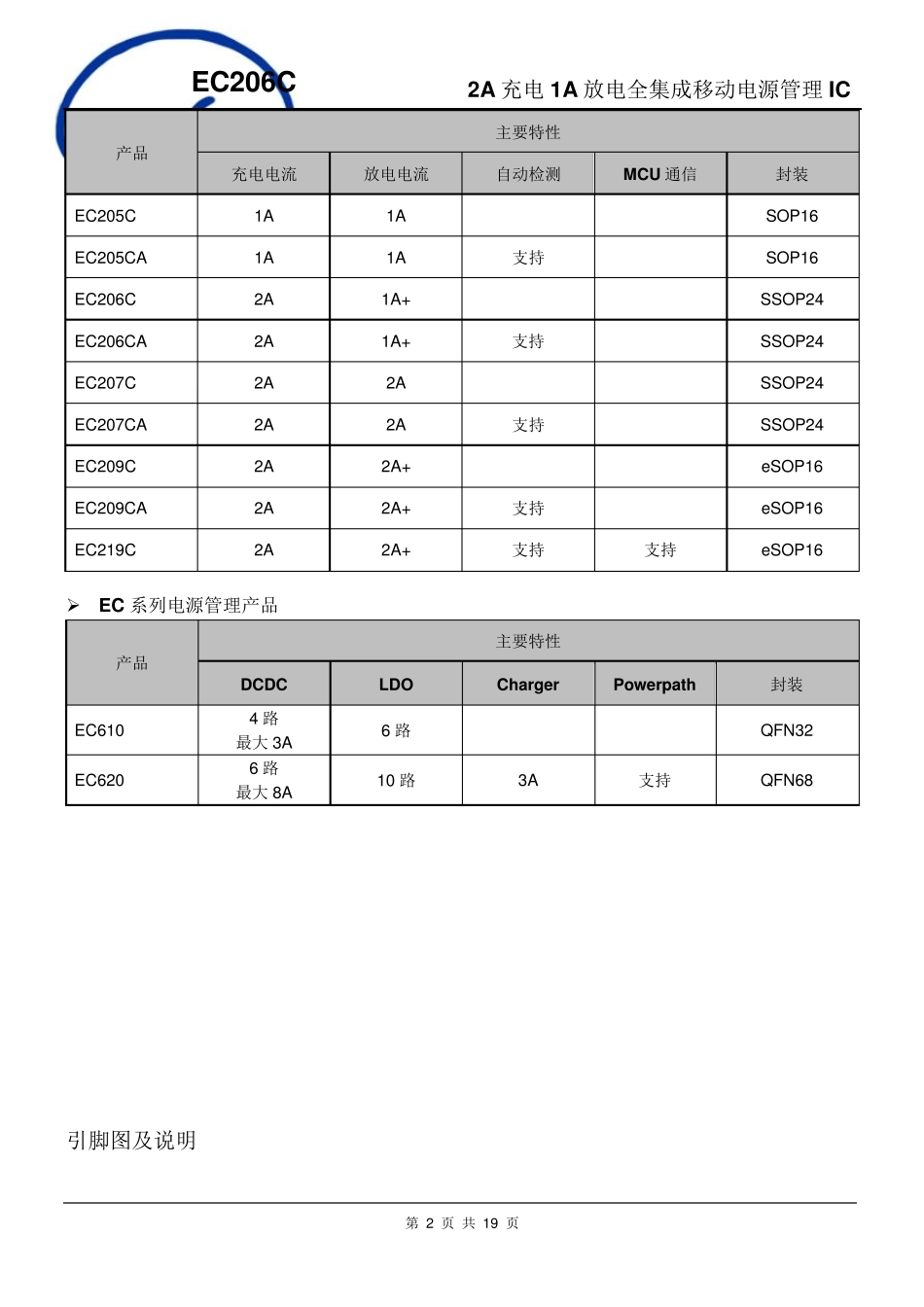

EC206C 2A 充电 1A 放电全集成移动电源管理 IC 第 1 页 共 19 页 特性  2A 同步开关充电器，1A 同步升压转换器  自有知识产权单电感架构，2.4M 开关频率，支持1uH 电感  自有知识产权 Turbo ChargeTM 充电技术，节省75%充电时间。  自有知识产权 P-Gauge TM 电量计功能，准确显示电池电量  充电效率高达 96%  升压效率： 3.7V 输入电压，5V/1A 输出电流时高达 92%  5 / 4/ 3 颗 LED 电量显示, 内置照明灯驱动  内置电源路径管理，支持边充边放  自动切换待机模式与工作模式  支持按键开关方案和拨动开关方案  充电电压精度：±0.5%；升压电压精度：±1.0%  过流（OCP），过压（OVP），短路（SCP），过温（OTP）保护  电池充电温度保护 NTC  ESD 4KV，瞬态耐压 11V，极高可靠性  提供外扩升压控制信号  极低的 BOM 成本  内置展频降低 EMI  待机电流小于 50uA 概述 EC206C 是一款全集成锂电池充电管理与 DC-DC升压转换器的多功能电源管理 SOC，为移动电源提供完整的电源解决方案。 EC206C 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。 EC206C 只需一个电感实现降压与升压功能。DC-DC 转换器工作在2.4MHz，可以支持低成本电感和电容。DC-DC 具有展频功能，有效降低 EMI。 EC206C 采用自有知识产权 Turbo ChargeTM 的开关充电技术，提供最大2A 电流，充电效率高至96%，缩短 75%充电时间。可根据IC 温度和输入电压智能调节充电电流。 EC206C 的同步升压系统提供最大1A 输出电流，转换效率高至92%。当空载时，系统进入休眠状态，工作电流降至50uA。 EC206C P-Gauge TM 电量计功能，可精准显示电池电量。支持 3/4/5 颗 LED 电量显示和 WLED 照明。 EC206C 采用SSOP24 封装。 应用  移动电源/充电宝  手机、平板电脑等便携式设备4321V INBATSWCHGSEXTBSTWLEDKEYPGNDGNDA GNDV REFV LDO3VLED1LED2DETLED3LEDMV OUT10uF1uH10uF0.01R10uF10uF5V/2A Input3.1V output5V/1A output2.2nF47uF0.1uF104P104P 4 灯模式典型应用图 EC 系列产品介绍  EC 系列移动电源产品 EC206C 2A 充电1A 放电全集成移动电源管理IC 第 2 页 共 19 页 产品 主要特性 充电电流 放电电流 自动检测 MCU 通信 封装 EC205...
