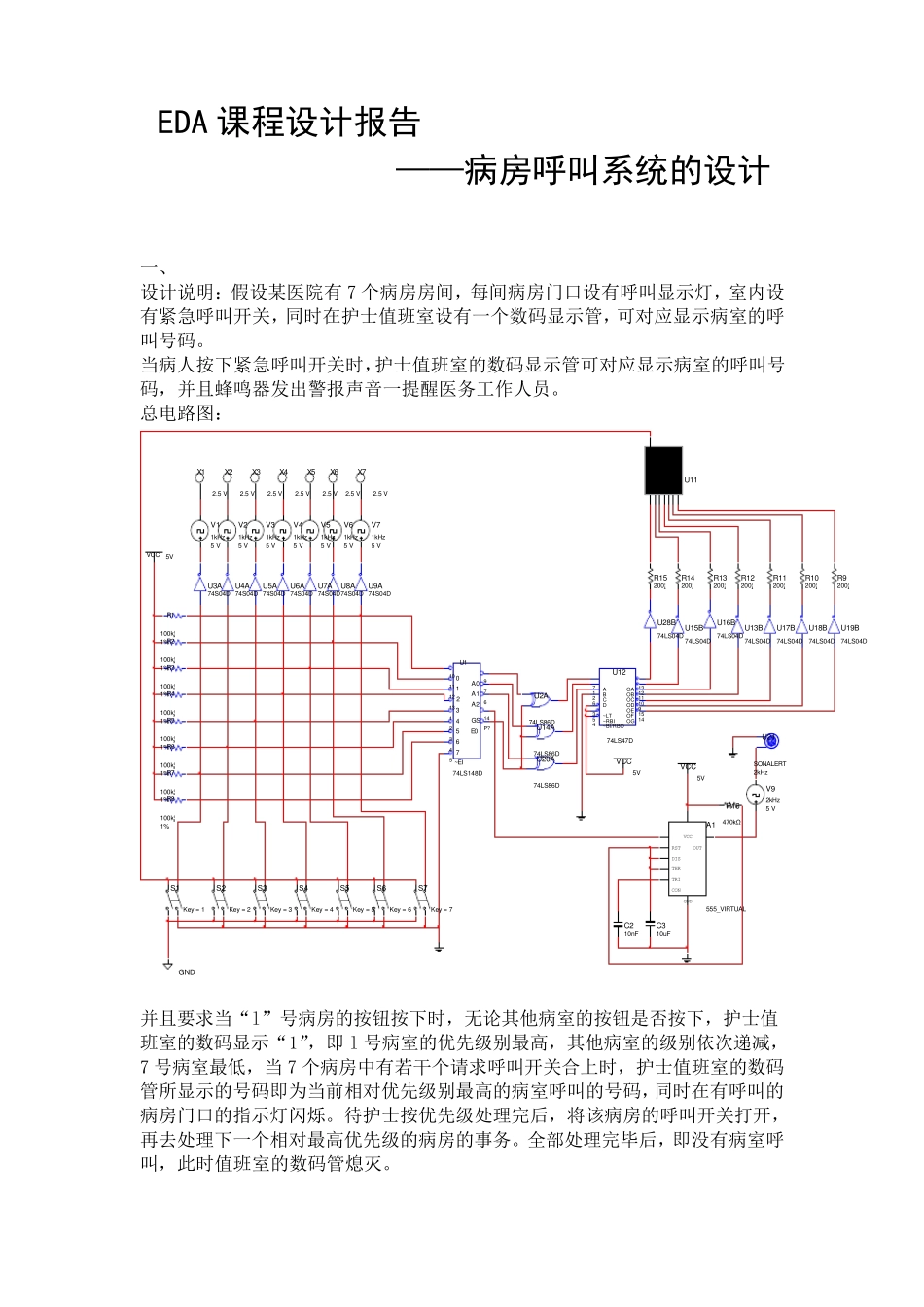

EDA 课程设计报告 ——病房呼叫系统的设计 一、 设计说明：假设某医院有7 个病房房间，每间病房门口设有呼叫显示灯，室内设有紧急呼叫开关，同时在护士值班室设有一个数码显示管，可对应显示病室的呼叫号码。 当病人按下紧急呼叫开关时，护士值班室的数码显示管可对应显示病室的呼叫号码，并且蜂鸣器发出警报声音一提醒医务工作人员。 总电路图： R1100k¦¸1%R2100k¦¸1%R3100k¦¸1%R4100k¦¸1%R5100k¦¸1%R6100k¦¸1%R7100k¦¸1%R8100k¦¸1%5VVCC976141312121110435P?0234567~EIA0A1A21GSU174LS148DE0U3A74S04DU4A74S04DU5A74S04DU6A74S04DU7A74S04DU8A74S04DU9A74S04DX1 2.5 VX2 2.5 VX3 2.5 VX4 2.5 VX5 2.5 VX6 2.5 VX7 2.5 VV11kHz 5 V V21kHz 5 V V31kHz 5 V V41kHz 5 V V51kHz 5 V V61kHz 5 V V71kHz 5 V U11VCC5VU1274LS47DA7B1C2D6OA 13OD 10OE 9OF15OC 11OB 12OG 14~LT3~RBI5~BI/RBO4U13B74LS04DU15B74LS04DU16B74LS04DU17B74LS04DU18B74LS04DU19B74LS04DU28B74LS04DGNDU2A74LS86DU14A74LS86DU20A74LS86DR9200¦¸R10200¦¸R11200¦¸R12200¦¸R13200¦¸R14200¦¸R15200¦¸S1Key = 1S2Key = 2S3Key = 3S4Key = 4S5Key = 5S6Key = 6S7Key = 7V92kHz 5 V A1555_VIRTUALGNDDISOUTRSTVCCTHRCONTRIC210nFC310uFVCC5VR16470kΩU21SONALERT2kHz 并且要求当“l”号病房的按钮按下时，无论其他病室的按钮是否按下，护士值班室的数码显示“1”，即 l 号病室的优先级别最高，其他病室的级别依次递减，7 号病室最低，当7 个病房中有若干个请求呼叫开关合上时，护士值班室的数码管所显示的号码即为当前相对优先级别最高的病室呼叫的号码，同时在有呼叫的病房门口的指示灯闪烁。待护士按优先级处理完后，将该病房的呼叫开关打开，再去处理下一个相对最高优先级的病房的事务。全部处理完毕后，即没有病室呼叫，此时值班室的数码管熄灭。 例如 ： （1）闭合开关2，数码管显示“2”， 并且蜂呜器 SP 令计算机上的扬声器发声。 00U3AU4AU5AU6AU7AU8AU9AX1X2X3X4X5X6X7V1V2V3V4V5V6V7U11VCCU12U13BU15BU16BU17BU18BU19BU28BGNDU2AU14AU20AR9R10R11R12R13R14R15S1S2S3S4S5S6S7V9A1C2C3VCCR16U21（2）闭合开关2、4、7，由于病房的优先级从高到低依次为 1、2、3、4、5、6、7，所以数码管显示2. 二、设计原理分析: （1）图中K1～K7 为病房呼叫开关，在其下方的...
