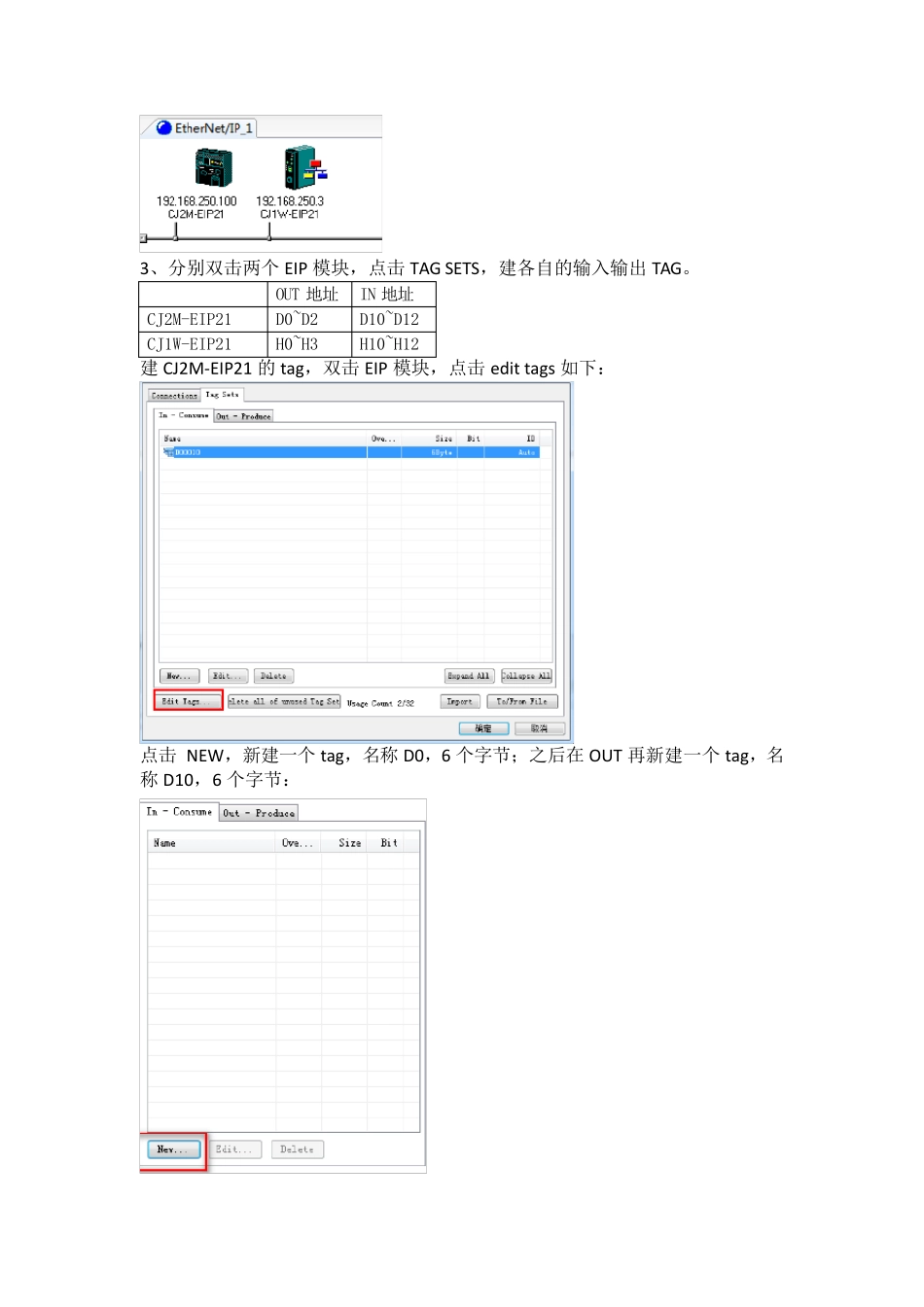

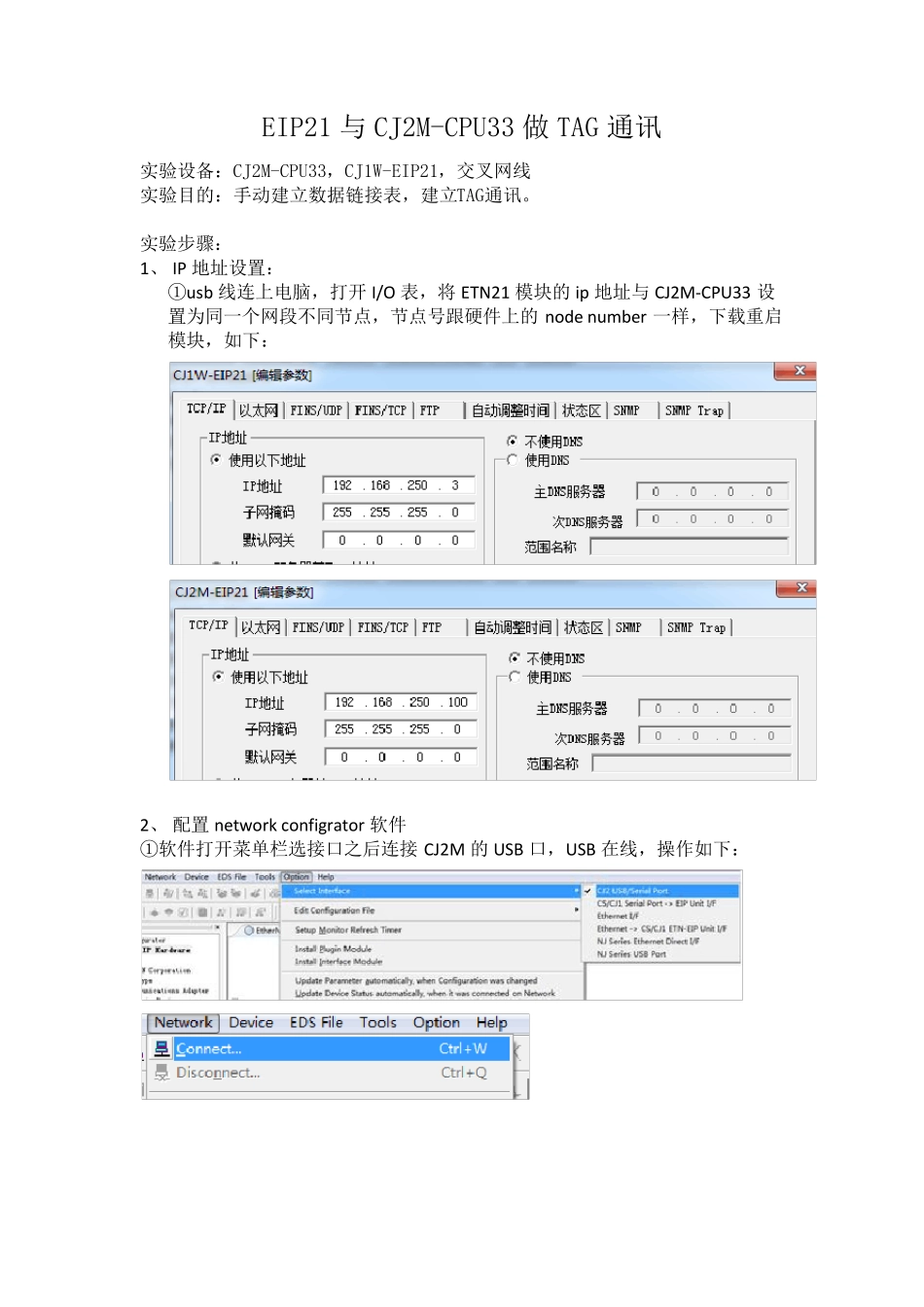

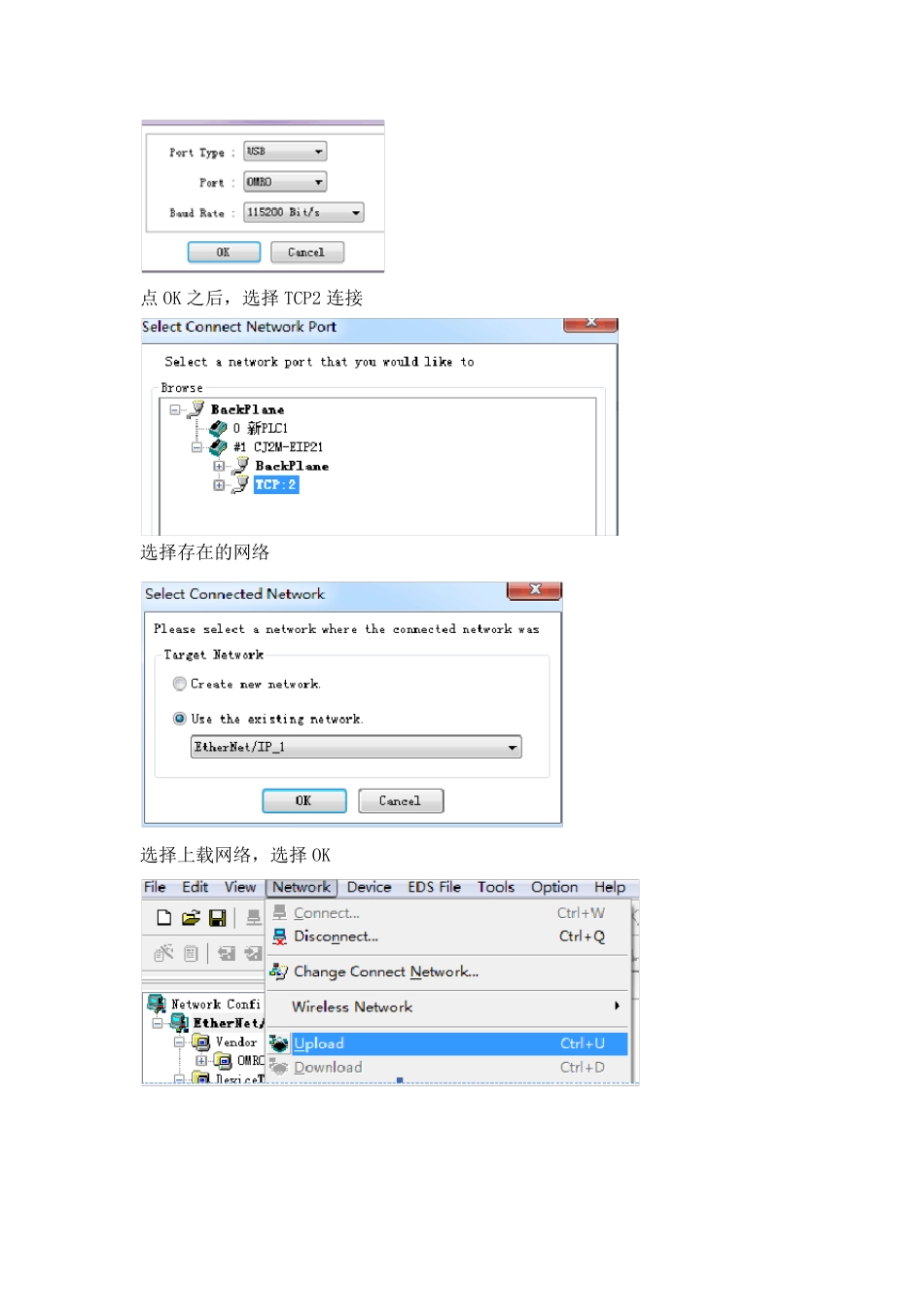

EIP21 与CJ2M-CPU33 做TAG 通讯 实验设备:CJ2M-CPU33,CJ1W-EIP21,交叉网线 实验目的:手动建立数据链接表,建立TAG通讯。 实验步骤: 1、 IP 地址设置: ①usb 线连上电脑,打开 I/O 表,将 ETN21 模块的ip 地址与CJ2M-CPU33 设置为同一个网段不同节点,节点号跟硬件上的node number 一样,下载重启模块,如下: 2、 配置netw ork configrator 软件 ①软件打开菜单栏选接口之后连接CJ2M 的USB 口,USB 在线,操作如下: 点OK 之后,选择TCP2 连接 选择存在的网络 选择上载网络,选择OK 3、分别双击两个 EIP 模块,点击 TAG SETS,建各自的输入输出 TAG。 OUT 地址 IN 地址 CJ2M-EIP21 D0~D2 D10~D12 CJ1W-EIP21 H0~H3 H10~H12 建 CJ2M-EIP21 的 tag,双击 EIP 模块,点击 edit tags 如下: 点击 NEW,新建一个 tag,名称 D0,6 个字节;之后在 OUT 再新建一个 tag,名称 D10,6 个字节: 建好后要点击确定。 同样,双击建CJ1W-EIP21,新建输入输出 tag 如下: 4、在 CJ2M 注册 CJ1W 模块,如下: 双击 IP 地址,选择输入地址对应到输出地址: 同样在CJ1W-EIP 模块注册一次。注册好后会显示如下: 之后下载到PLC 里。 实验现象: 1、 在CJ2M 输入区 D10~D12 的值跟着 CP1H 的 H0~H2 改变;同样CP1H 的H10~H12 对应 CJ2M 的 D0~D2: 实验总结: 1、CP1H 不能用 USB 线连接 NETW ORK,要用串口线。 2、 两边要设置一个网段。 3、 CJ1W -EIP21 的 TAG 能建通道不能建位。 4、
