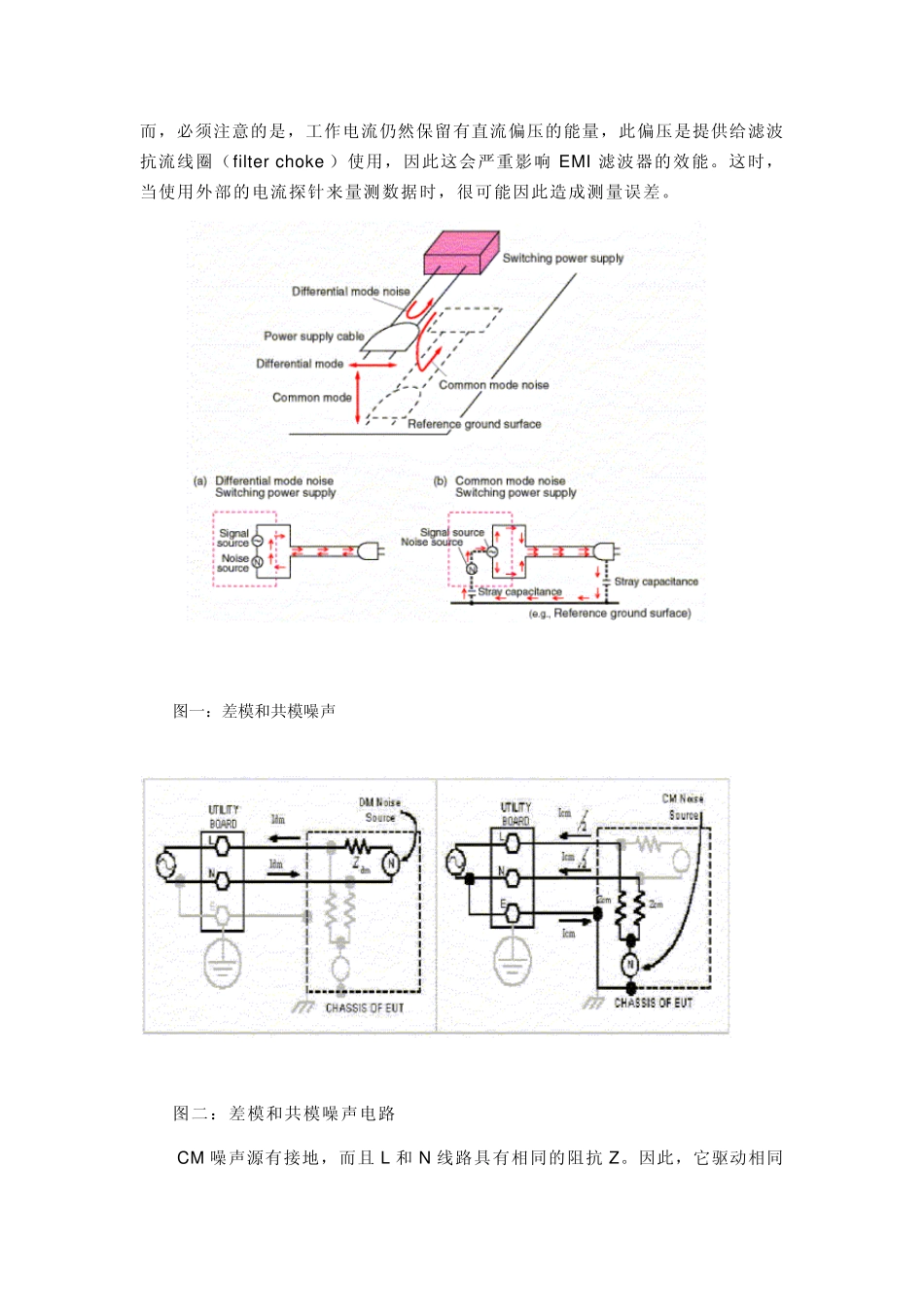

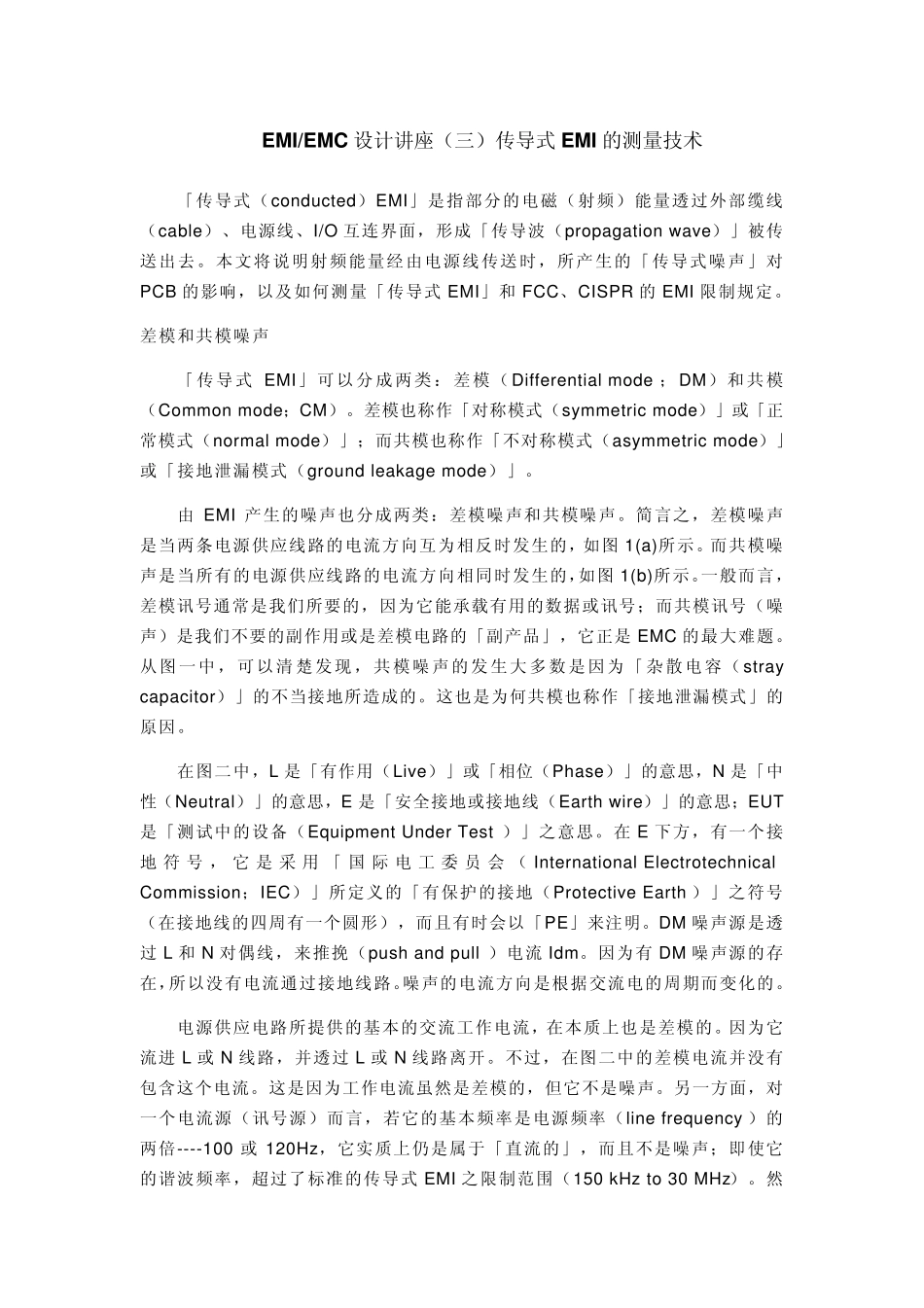

EM I/EM C 设计讲座（三）传导式EM I 的测量技术 「传导式（conducted）EMI」是指部分的电磁（射频）能量透过外部缆线（cable）、电源线、I/O 互连界面，形成「传导波（propagation wave）」被传送出去。本文将说明射频能量经由电源线传送时，所产生的「传导式噪声」对PCB 的影响，以及如何测量「传导式EMI」和 FCC、CISPR 的EMI 限制规定。 差模和共模噪声 「传导式EMI」可以分成两类：差模（Differential mode ；DM）和共模（Common mode；CM）。差模也称作「对称模式（symmetric mode）」或「正常模式（normal mode）」；而共模也称作「不对称模式（asymmetric mode）」或「接地泄漏模式（ground leakage mode）」。 由 EMI 产生的噪声也分成两类：差模噪声和共模噪声。简言之，差模噪声是当两条电源供应线路的电流方向互为相反时发生的，如图 1(a)所示。而共模噪声是当所有的电源供应线路的电流方向相同时发生的，如图 1(b)所示。一般而言，差模讯号通常是我们所要的，因为它能承载有用的数据或讯号；而共模讯号（噪声）是我们不要的副作用或是差模电路的「副产品」，它正是EMC 的最大难题。从图一中，可以清楚发现，共模噪声的发生大多数是因为「杂散电容（stray capacitor）」的不当接地所造成的。这也是为何共模也称作「接地泄漏模式」的原因。 在图二中，L 是「有作用（Live）」或「相位（Phase）」的意思，N 是「中性（Neutral）」的意思，E 是「安全接地或接地线（Earth wire）」的意思；EUT是「测试中的设备（Equipment Under Test ）」之意思。在E 下方，有一个接地 符号 ， 它 是采用 「国际电工委员会（International Electrotechnical Commission；IEC）」所定义 的「有保 护 的接地（Protective Earth ）」之符号（在接地线的四 周 有一个圆 形），而且 有时会 以「PE」来 注 明。DM 噪声源是透过L 和 N 对偶 线，来 推 挽 （push and pull ）电流 Idm。因为有 DM 噪声源的存在，所以没 有电流通过接地线路。噪声的电流方向是根 据交 流电的周 期 而变 化 的。 电源供应电路所提 供的基 本的交 流工作电流，在本质 上 也是差模的。因为它流进L 或 N 线路，并 透过L 或 N 线路离 开 。不过，在图二中的差模电流并 没 有包 含 这个电流。这是因为工作电流虽 然 是差模的，但 它不是噪声。另 一方面，对一个电流源（讯号源）...
