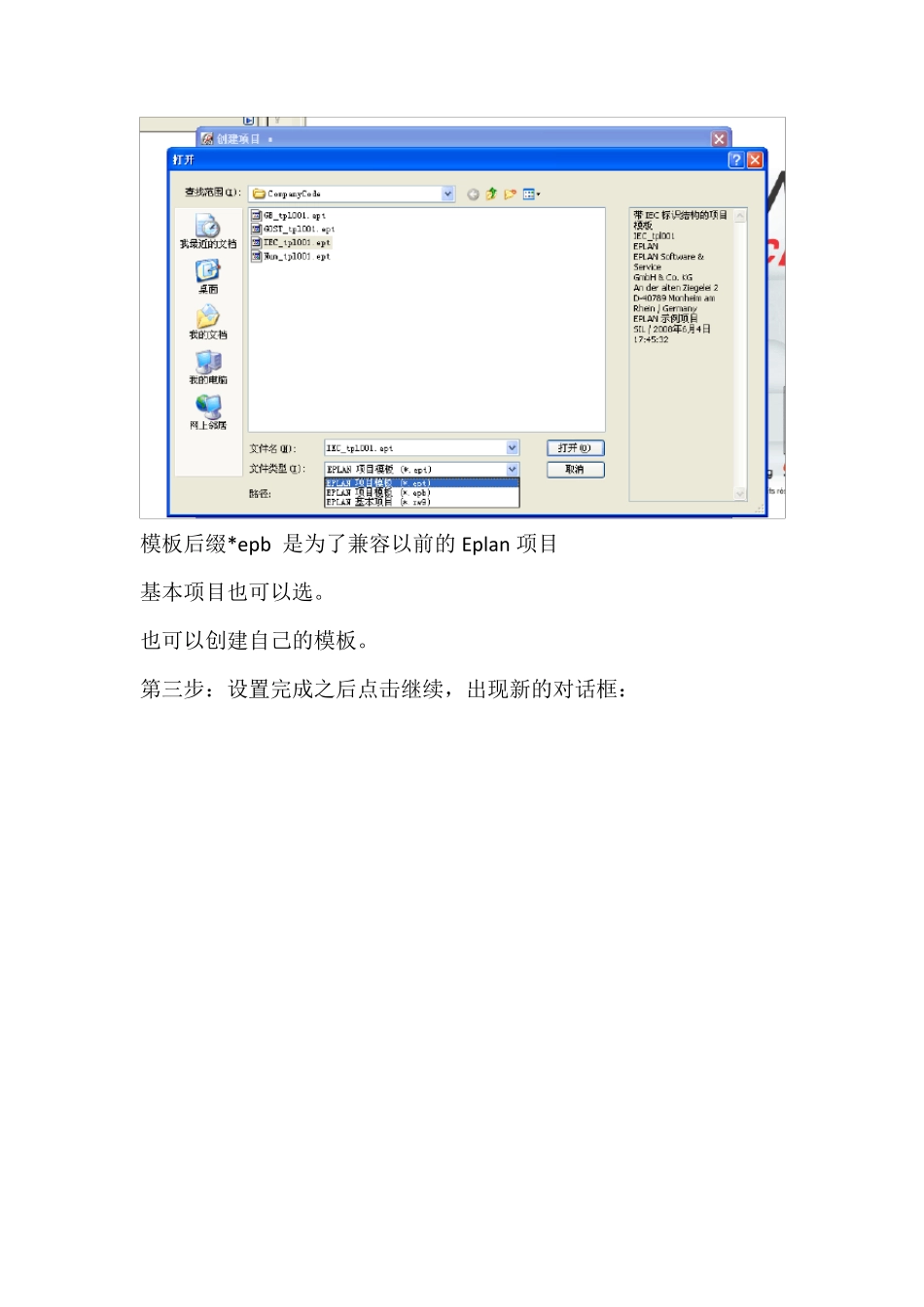

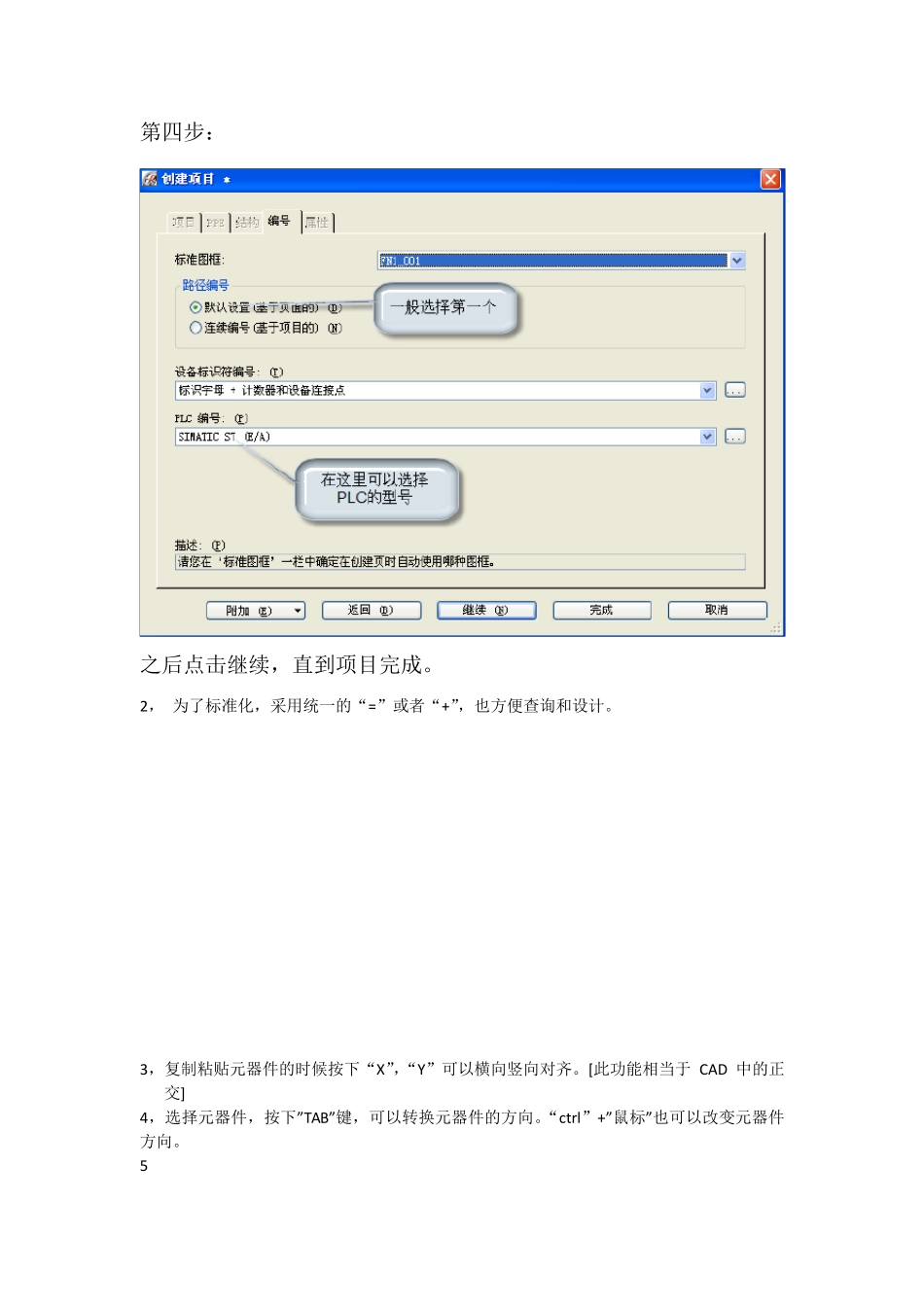

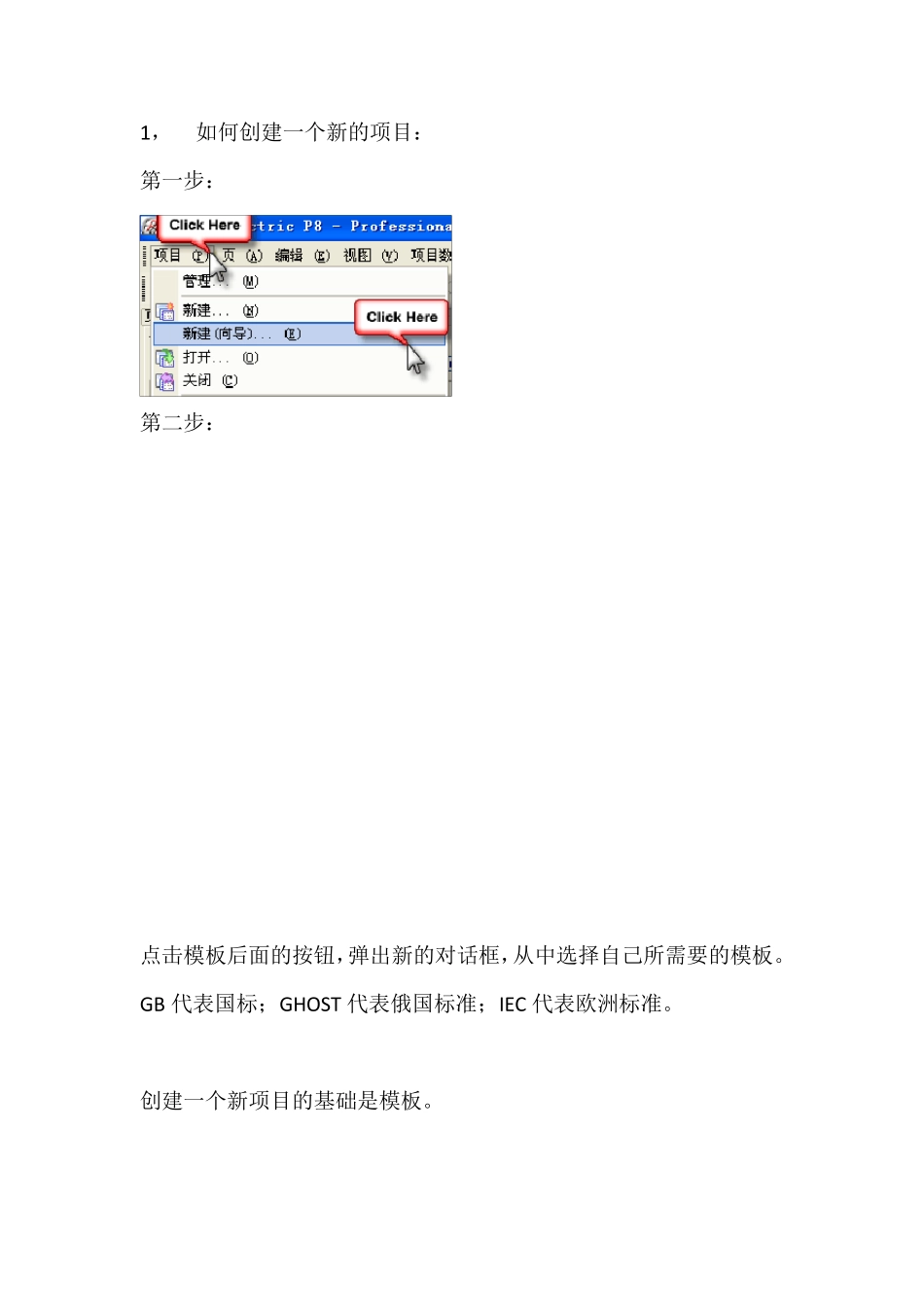

1， 如何创建一个新的项目： 第一步： 第二步： 点击模板后面的按钮，弹出新的对话框，从中选择自己所需要的模板。 GB 代表国标；GHOST 代表俄国标准；IEC 代表欧洲标准。 创建一个新项目的基础是模板。 模板后缀*epb 是为了兼容以前的Eplan 项目 基本项目也可以选。 也可以创建自己的模板。 第三步：设置完成之后点击继续，出现新的对话框： 第四步： 之后点击继续，直到项目完成。 2， 为了标准化，采用统一的“=”或者“+”，也方便查询和设计。 3，复制粘贴元器件的时候按下“X”，“Y”可以横向竖向对齐。[此功能相当于 CAD 中的正交] 4，选择元器件，按下”TAB”键，可以转换元器件的方向。“ctrl”+”鼠标”也可以改变元器件方向。 5 可以自动将含有字母的页号转换为数字页号，不用手动改。 6， 新建页的时候，选择外部文档，可以在 Eplan 里导入 PDF 和 word,excel 等文档。 [EPLAN 具有强大的兼容外部文档的功能。] 在标注的地方可以选择需要导入的外部文档。 7 ， 可以重新分组移动，只移动自己想要移动的标识。 8， 选择智能连接以后，移动元器件，电气连接线跟着移动，不会断线。[实际测试有效] 9， 文本隐藏之后，可以不打印出来，留作备用。需要的时候可以参考。 10， 可以设置触点的位置。[目前尚不清楚在哪里操作] 11， 12，端子排导航器——右键：新功能——编号式样：输入新的端子编号，回车——生成新的端子——端子可以拖拽到原理图上——放置之前按下“退格键”可以重新选择元器件符号形状。[操作有效] 13.， 选中元器件，然后选择删除放置，可以删除端子，而不删除导航器中的端子。[实际操作有效] 14， 设置快捷键 15 新功能，设置多功能端子。要勾选“多层端子”；要将“端子层数量”设置为 3。 16，端子接线，，1 表示柜内接线，2 表示柜外接线。[有待实际验证] 17，国标对辅助触点的设置： 设置之后的效果如下图：[尚无实际操作经历] 18，插入屏蔽，需要从接地端开始画。[屏蔽层一定要从接地端开始画] 屏蔽层在电缆上方： 屏蔽层在电缆下方： 19，电机换向：要画交叉线 ——对角线连接 双绞线效果图如下： 20， 双绞线 21，拖拽： 1） 触点的拖拽：拖住一个触点往后走，会在其后的电气连接线上产生连续的触点：[实际操作有效] 2 ） 电气连接点的拖拽： 拖拽方法相同。 2 2 ：创建窗口宏和符号宏，方便使用。 插入符号宏的时候，按下“TAB...
