EPLAN新建部件库与新建部件的操作细则

EPLAN新建部件库与新建部件的操作细则_第1页
1/18
EPLAN新建部件库与新建部件的操作细则_第2页
2/18
EPLAN新建部件库与新建部件的操作细则_第3页
3/18

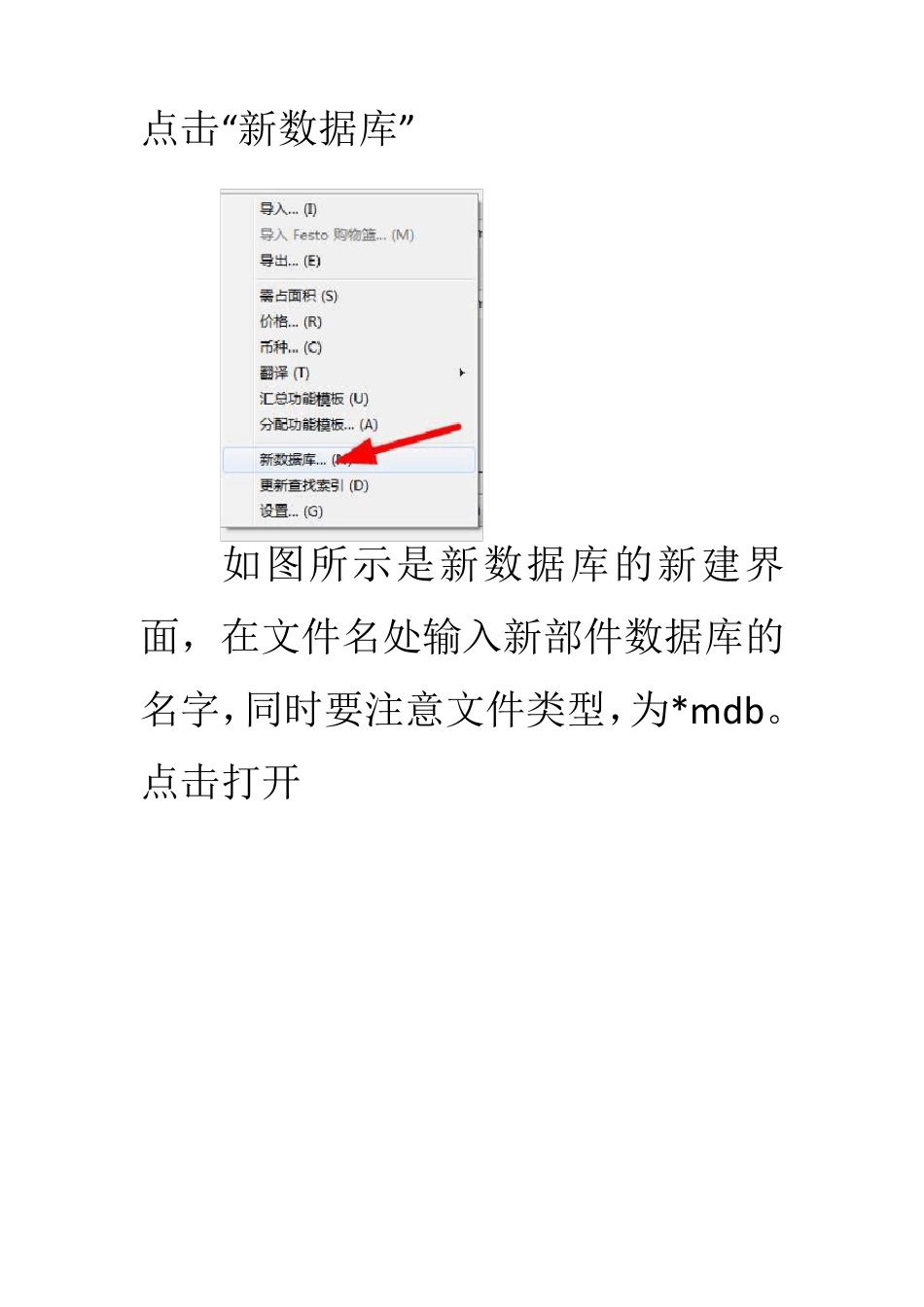

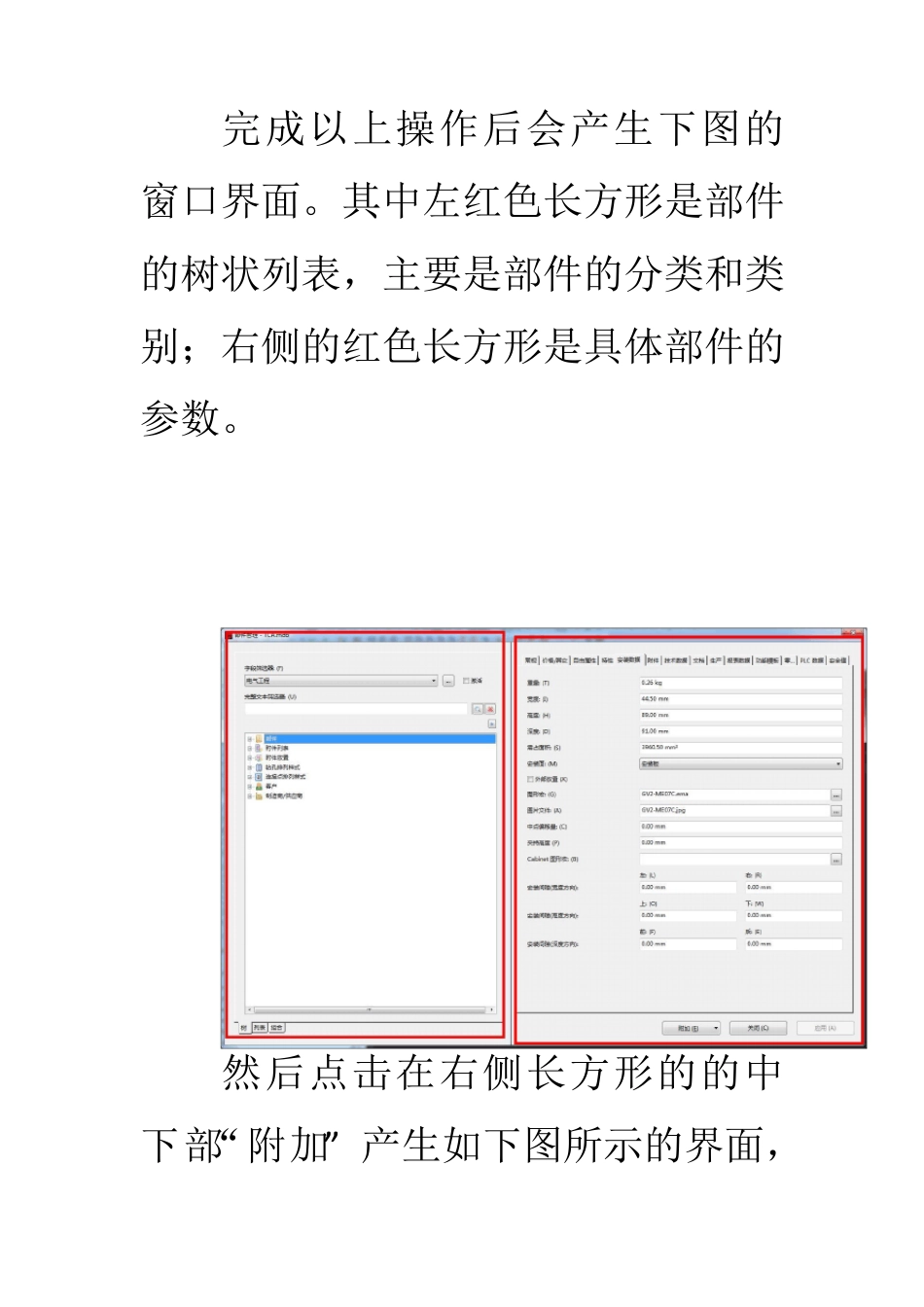

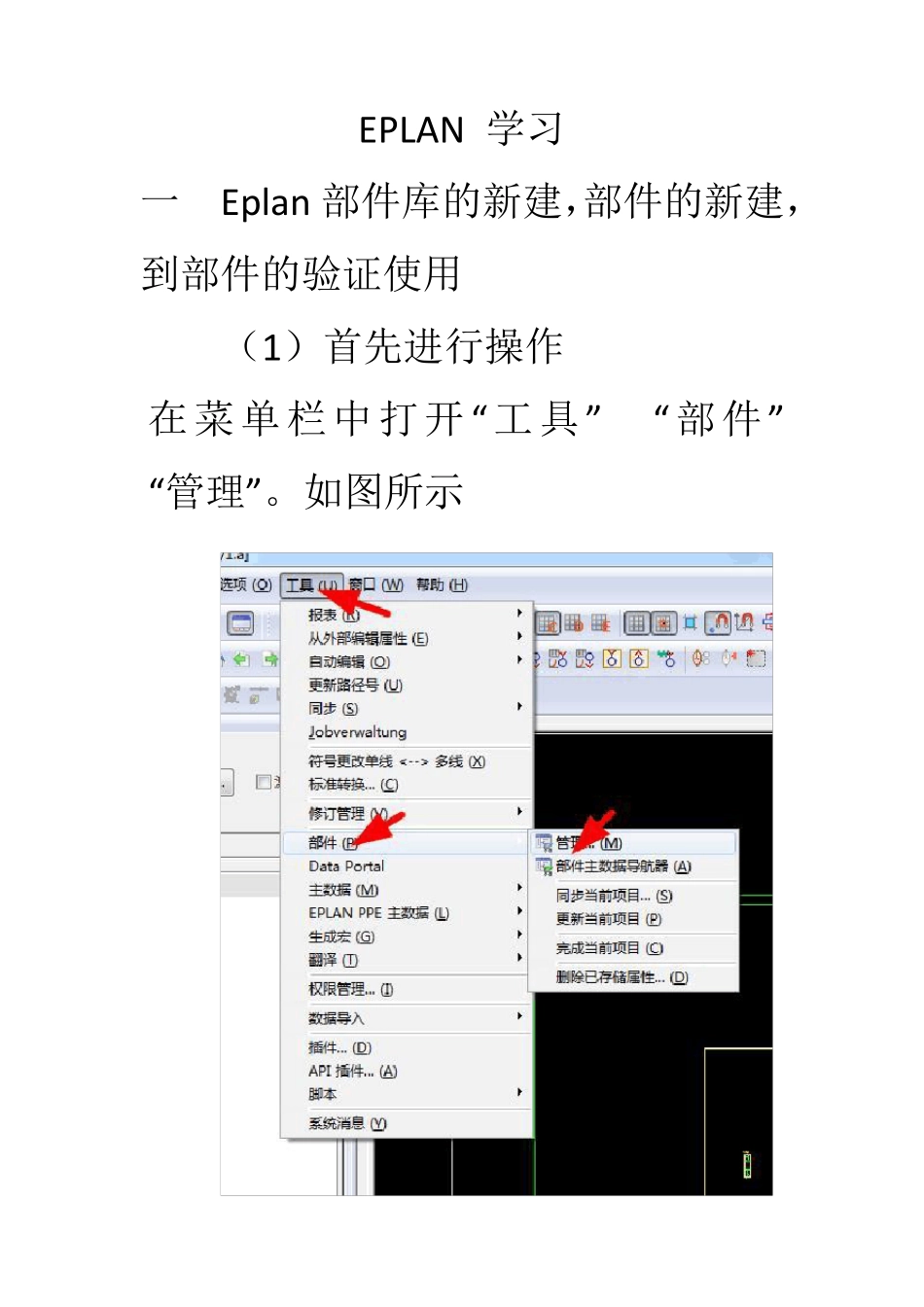

EPLAN 学习 一 Eplan 部件库的新建,部件的新建,到部件的验证使用 (1)首先进行操作 在菜单栏中打开“工具” “部件” “管理”。如图所示 完成以上操作后会产生下图的窗口界面。其中左红色长方形是部件的树状列表,主要是部件的分类和类别;右侧的红色长方形是具体部件的参数。 然后点击在右侧长方形的的中下部“附加” 产生如下图所示的界面,点击“新数据库” 如图所示是新数据库的新建界面,在文件名处输入新部件数据库的名字,同时要注意文件类型,为*mdb。点击打开 点击” 是” 按钮 产生新数据库的管理界面,不过由于是新数据库,里面没有任何的部件,从右侧的长方形的可以看出是个空部件库。 (2)部件的新建 选中部件后点击右键“ 新建“ ”零部件“ 产生如图所示的部件管理界面。 这时可以在右侧的界面输入你所要建立的零部件的参数,这里有很多部件参数需要完善,可以从元器件的供应商那里下载详细的部件参数,然后填写数据。这里我以GV2ME 系列的施耐德的电机断路器为例进行参数的完善。 (3)部件库和部件的验证使用 数据库完善后,要验证所建立的数据库是否可以使用。在原理图中右键点击‘插入设备’ 选择其中任何一个的部件,点击’确定‘ 放置部件符号 在菜单栏里项目数据 设备 导航器 在导航器中选择部件拖到安装版的布局中。 双击符号或者设备符号可以进行相关的设置。 进行报表生成,操作如下图所示, 可以根据红色的箭头进行一步步操作。 点击‘新建‘ ‘部件列表‘ 然后 ’确定‘ 点击 ’确定‘ 报表生成,把报表放置到相应的位置。
