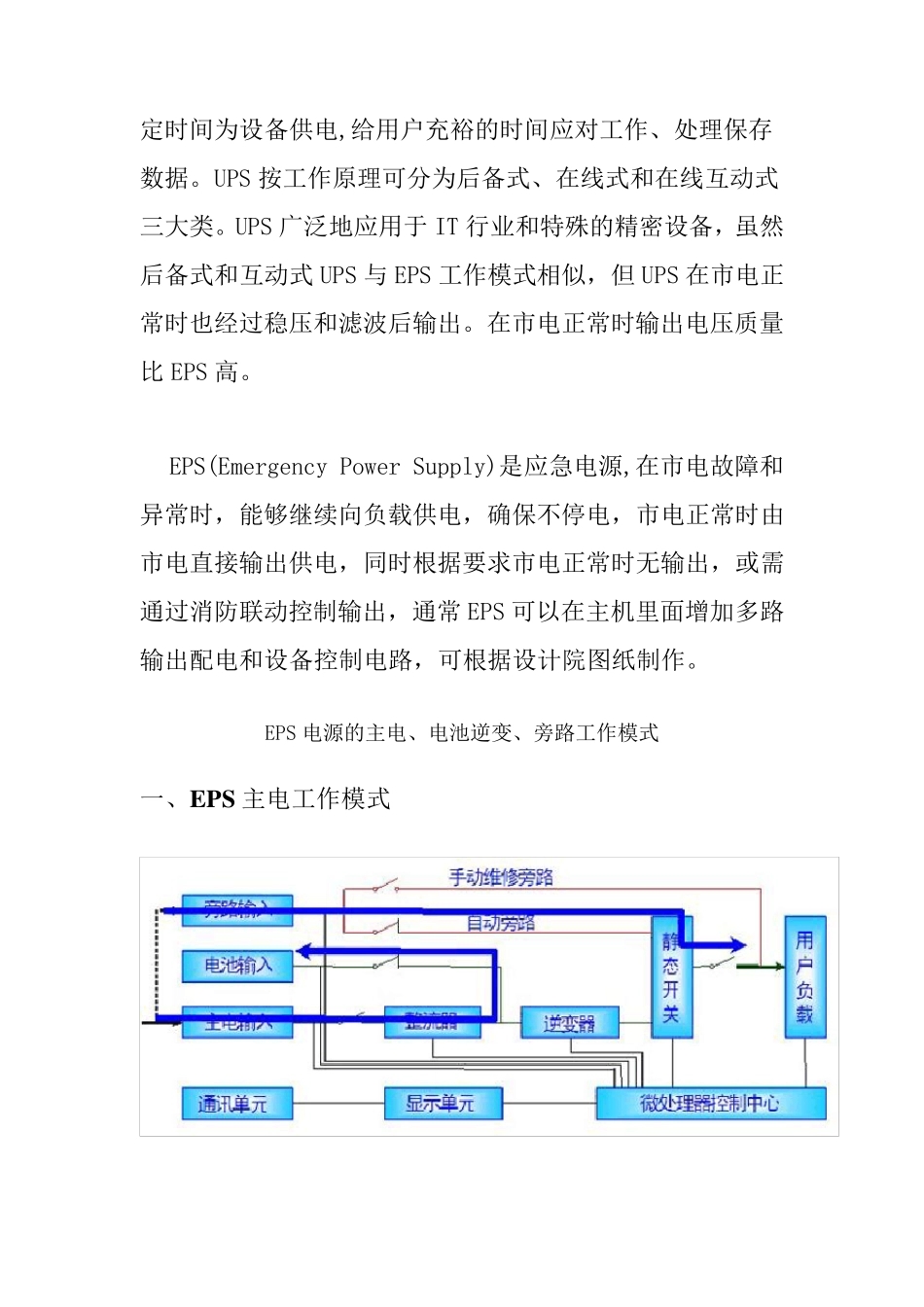

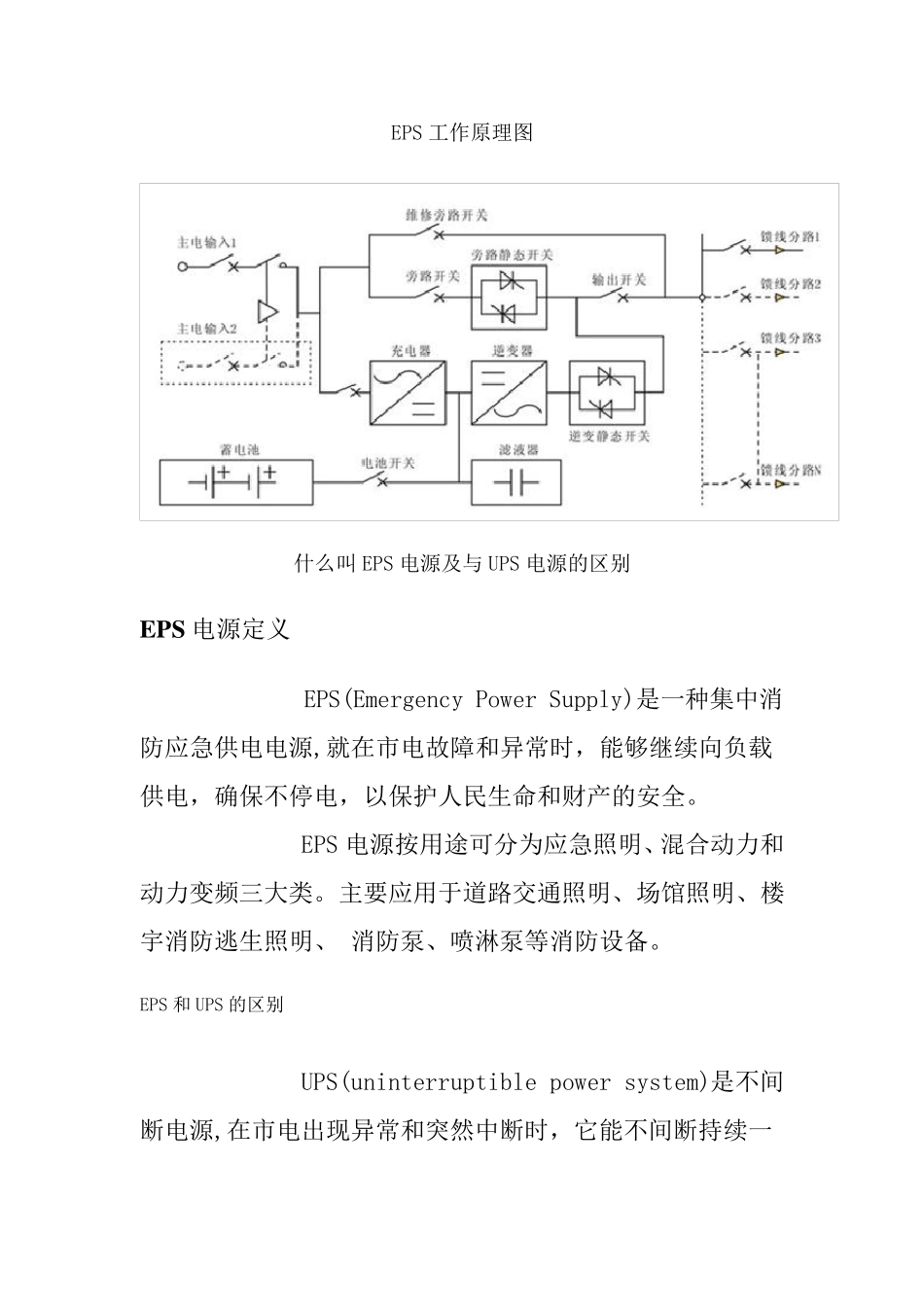

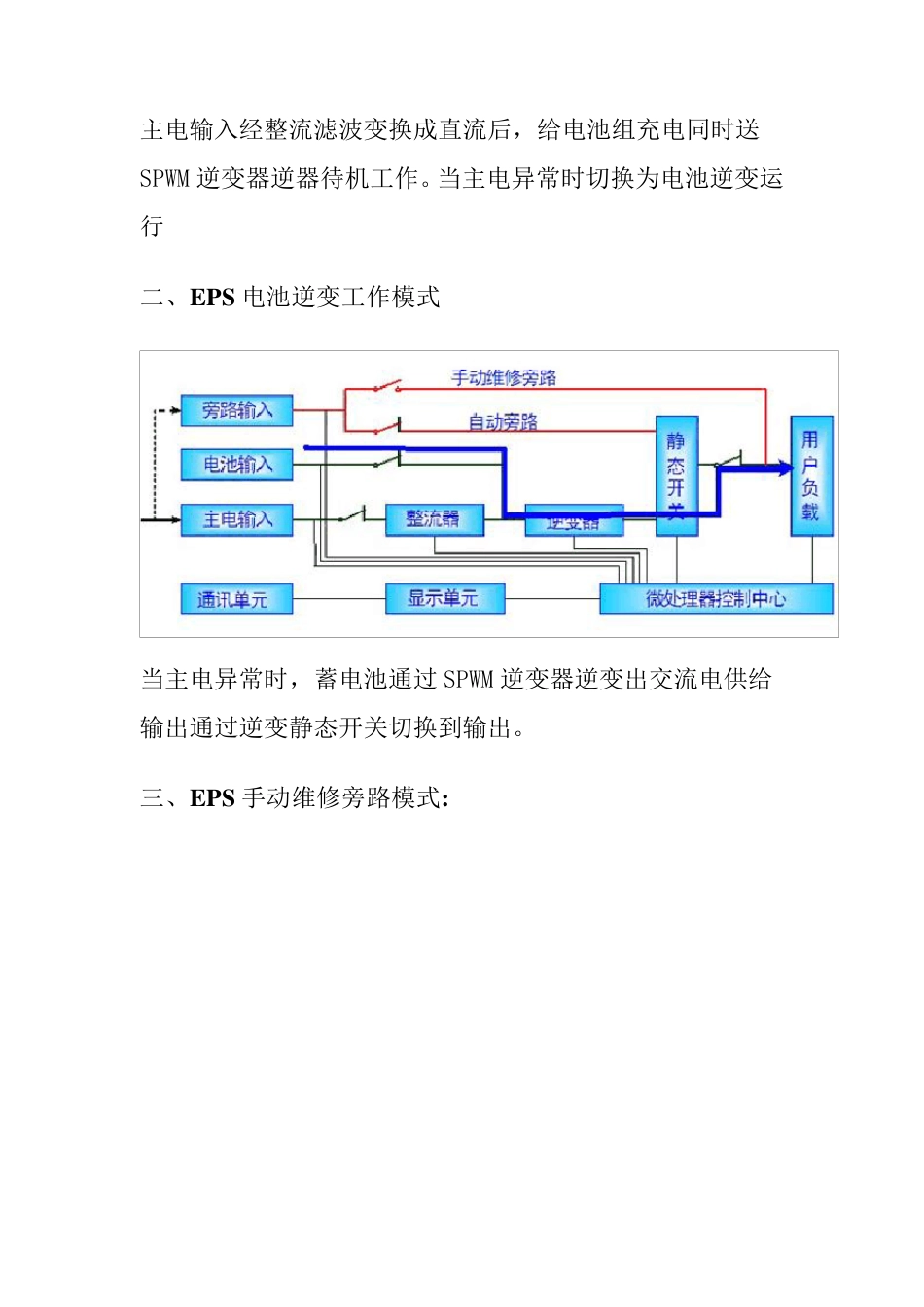

EPS 工作原理图 什么叫EPS 电源及与UPS 电源的区别 EPS 电源定义 EPS(Emergency Power Supply)是一种集中消防应急供电电源,就在市电故障和异常时,能够继续向负载供电,确保不停电,以保护人民生命和财产的安全。 EPS 电源按用途可分为应急照明、混合动力和动力变频三大类。主要应用于道路交通照明、场馆照明、楼宇消防逃生照明、 消防泵、喷淋泵等消防设备。 EPS 和UPS 的区别 UPS(uninterruptible power system)是不间断电源,在市电出现异常和突然中断时,它能不间断持续一定时间为设备供电,给用户充裕的时间应对工作、处理保存数据。UPS 按工作原理可分为后备式、在线式和在线互动式三大类。UPS 广泛地应用于 IT 行业和特殊的精密设备,虽然后备式和互动式 UPS 与 EPS 工作模式相似,但 UPS 在市电正常时也经过稳压和滤波后输出。在市电正常时输出电压质量比 EPS 高。 EPS(Emergency Power Supply)是应急电源,在市电故障和异常时,能够继续向负载供电,确保不停电,市电正常时由市电直接输出供电,同时根据要求市电正常时无输出,或需通过消防联动控制输出,通常 EPS 可以在主机里面增加多路输出配电和设备控制电路,可根据设计院图纸制作。 EPS 电源的主电、电池逆变、旁路工作模式 一、EPS 主电工作模式 主电输入经整流滤波变换成直流后,给电池组充电同时送SPWM 逆变器逆器待机工作。当主电异常时切换为电池逆变运行 二、EPS 电池逆变工作模式 当主电异常时,蓄电池通过 SPWM 逆变器逆变出交流电供给输出通过逆变静态开关切换到输出。 三、EPS 手动维修旁路模式: 当 要 求 在 不 断 电 在 线 维 修 时 , 将 合 上 维 修 旁 路 开 关 , 断 开 关输 出 开 关 和 旁 路 开 关 , 这 样 就 将 EPS 的 电 路 部 分 和 输 入 、 输出 完 全 断 开 而 不 会 中 断 用 户 的 输 出 。 注 意 : 在 使 用 维 修 旁 路开 关 时 一 定 要 按 维 修 开 关 的 操 作 流 程 ! EPS 常 见 后 备 时 间 及 柏 克 EPS 电 池 容 量 和 后 备 时 间 计 算 EPS 常 见 后 备 时 间 EPS 的 配 电 时 间 一 般 为 标 准 30 分 钟 、 60 分 钟 、 90 分 钟 、 120 分 钟 。 柏 克 EPS 电 池 容 量 和 后 备 时 间 计 算 计 算 公 式 :...
