Evs的操作与基本设置

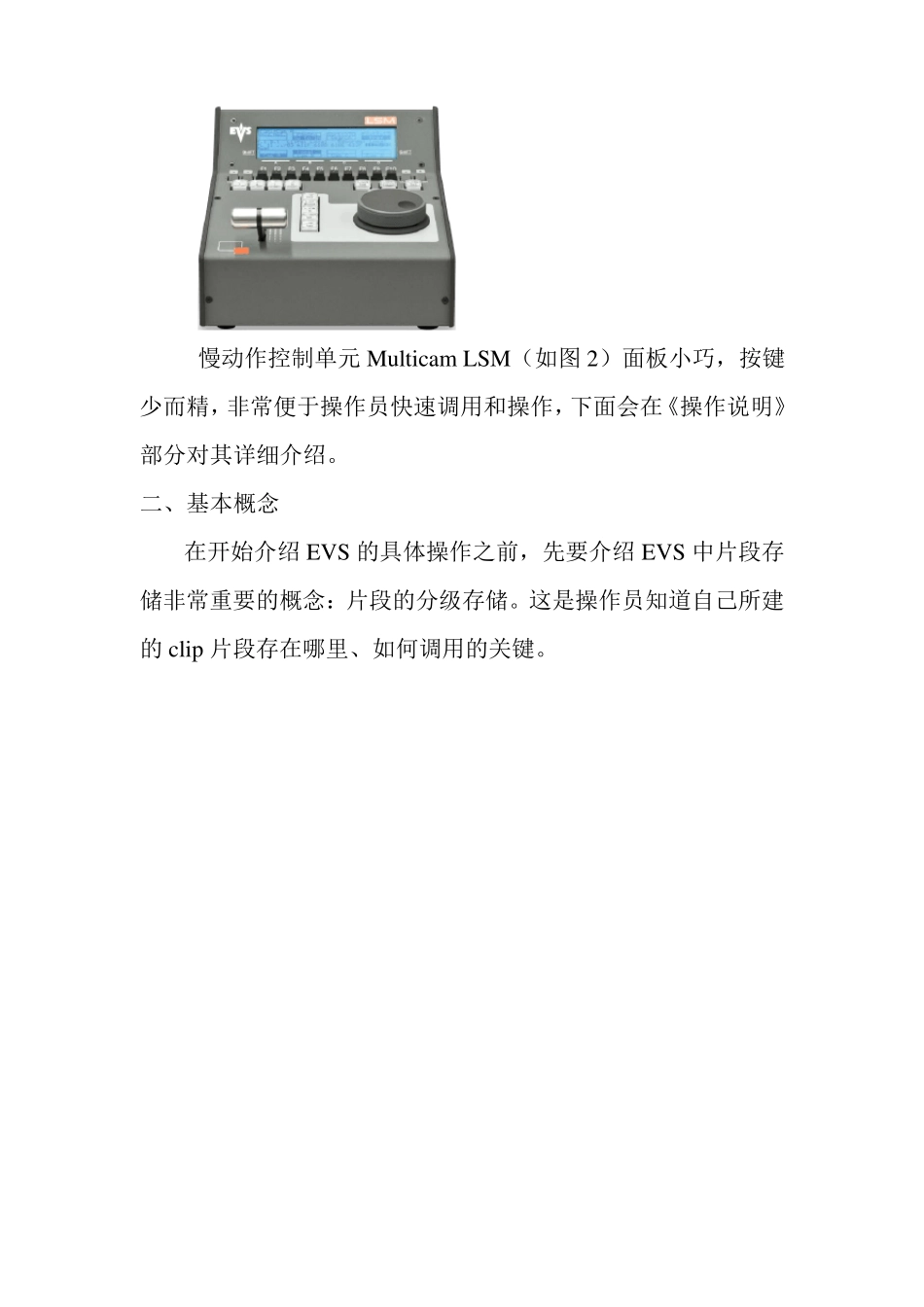

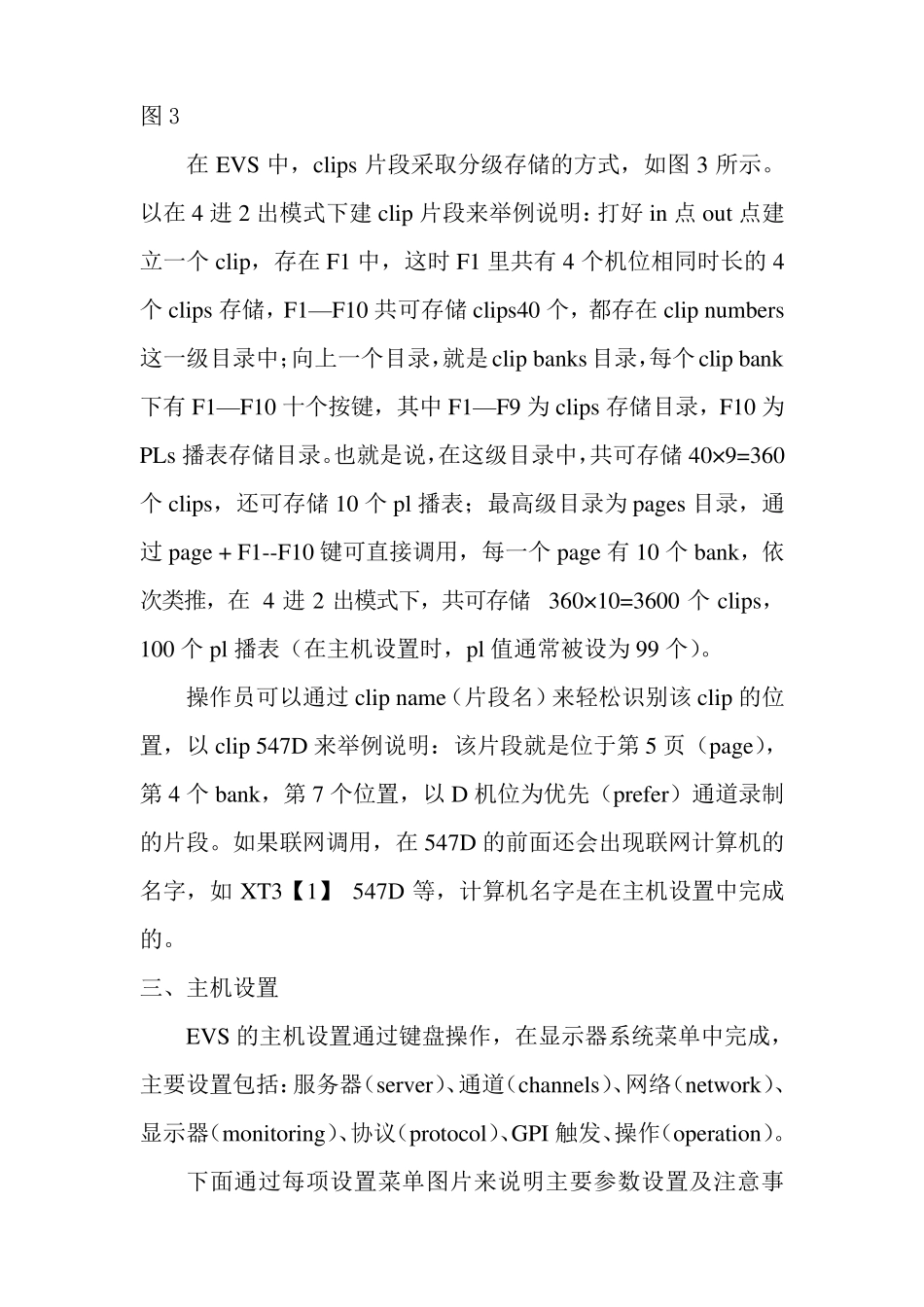

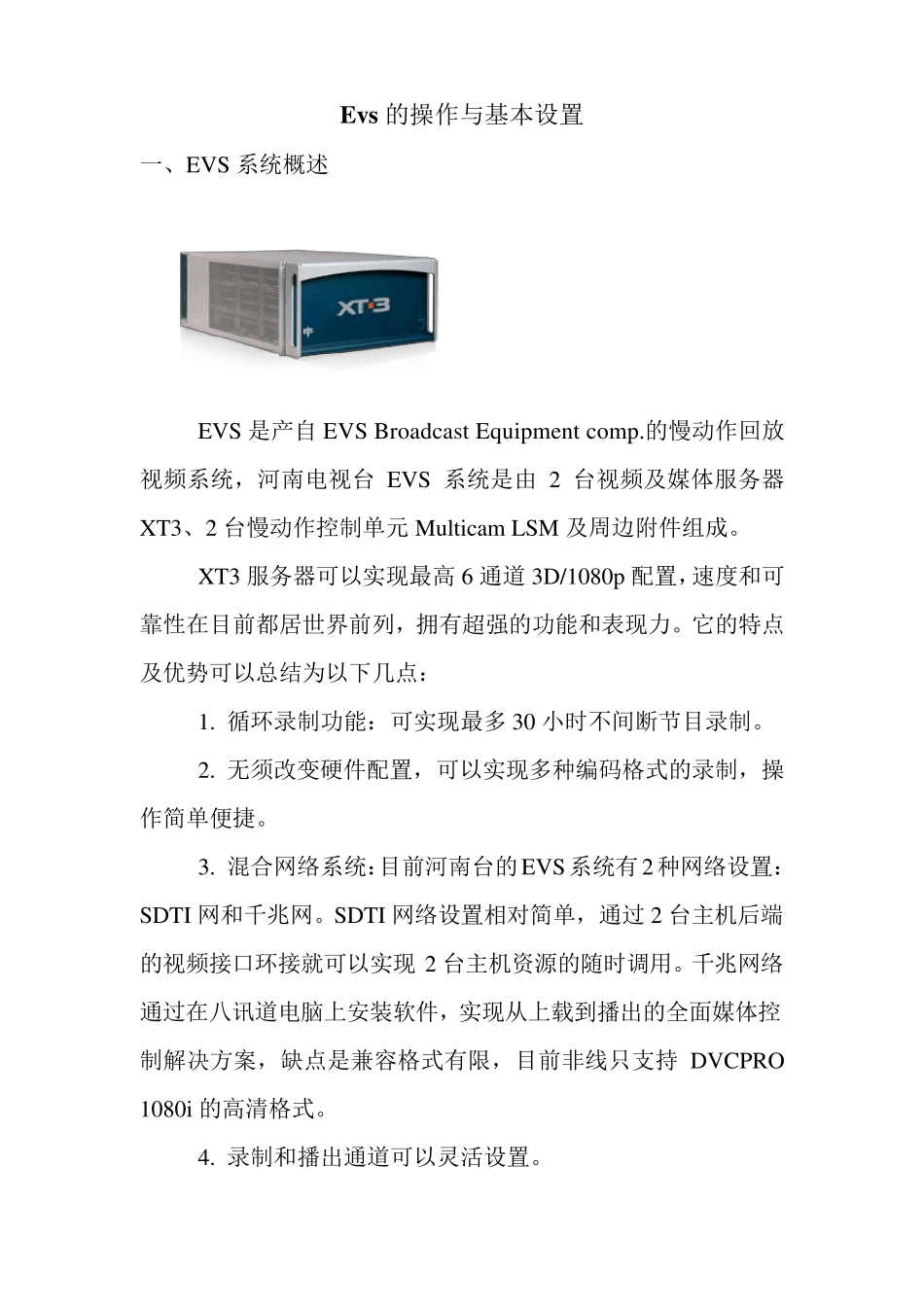

Evs 的操作与基本设置 一、EVS 系统概述 EVS 是产自 EVS Broadcast Equ ipment comp.的慢动作回放视频系统，河南电视台 EVS 系统是由 2 台视频及媒体服务器XT3、2 台慢动作控制单元 Mu lticam LSM 及周边附件组成。 XT3 服务器可以实现最高 6 通道 3D/1080p 配置，速度和可靠性在目前都居世界前列，拥有超强的功能和表现力。它的特点及优势可以总结为以下几点： 1. 循环录制功能：可实现最多 30 小时不间断节目录制。 2. 无须改变硬件配置，可以实现多种编码格式的录制，操作简单便捷。 3. 混合网络系统：目前河南台的EVS系统有2种网络设置：SDTI 网和千兆网。SDTI 网络设置相对简单，通过 2 台主机后端的视频接口环接就可以实现 2 台主机资源的随时调用。千兆网络通过在八讯道电脑上安装软件，实现从上载到播出的全面媒体控制解决方案，缺点是兼容格式有限，目前非线只支持 DVCPRO 1080i 的高清格式。 4. 录制和播出通道可以灵活设置。 慢动作控制单元Mu lticam LSM（如图2）面板小巧，按键少而精，非常便于操作员快速调用和操作，下面会在《操作说明》部分对其详细介绍。 二、基本概念 在开始介绍EVS 的具体操作之前，先要介绍EVS 中片段存储非常重要的概念：片段的分级存储。这是操作员知道自己所建的 clip 片段存在哪里、如何调用的关键。 图3 在EVS 中，clips 片段采取分级存储的方式，如图3 所示。以在4 进2 出模式下建clip 片段来举例说明：打好in 点out 点建立一个clip，存在F1 中，这时F1 里共有4 个机位相同时长的4个clips 存储，F1—F10 共可存储clips40 个，都存在clip numbers这一级目录中；向上一个目录，就是clip banks 目录，每个clip bank下有F1—F10 十个按键，其中F1—F9 为clips 存储目录，F10 为PLs 播表存储目录。也就是说，在这级目录中，共可存储40×9=360个clips，还可存储10 个pl 播表；最高级目录为pages 目录，通过page + F1--F10 键可直接调用，每一个page 有10 个bank，依次类推，在4 进2 出模式下，共可存储360×10=3600 个clips，100 个pl 播表（在主机设置时，pl 值通常被设为99 个）。 操作员可以通过clip name（片段名）来轻松识别该clip 的位置，以clip 547D 来举例说明：该片段就是位于第5 页（page），第4 个bank，第7 个位置，以D 机位为优先（prefer）通道录制的片段。如果联网调用，在547D 的...
