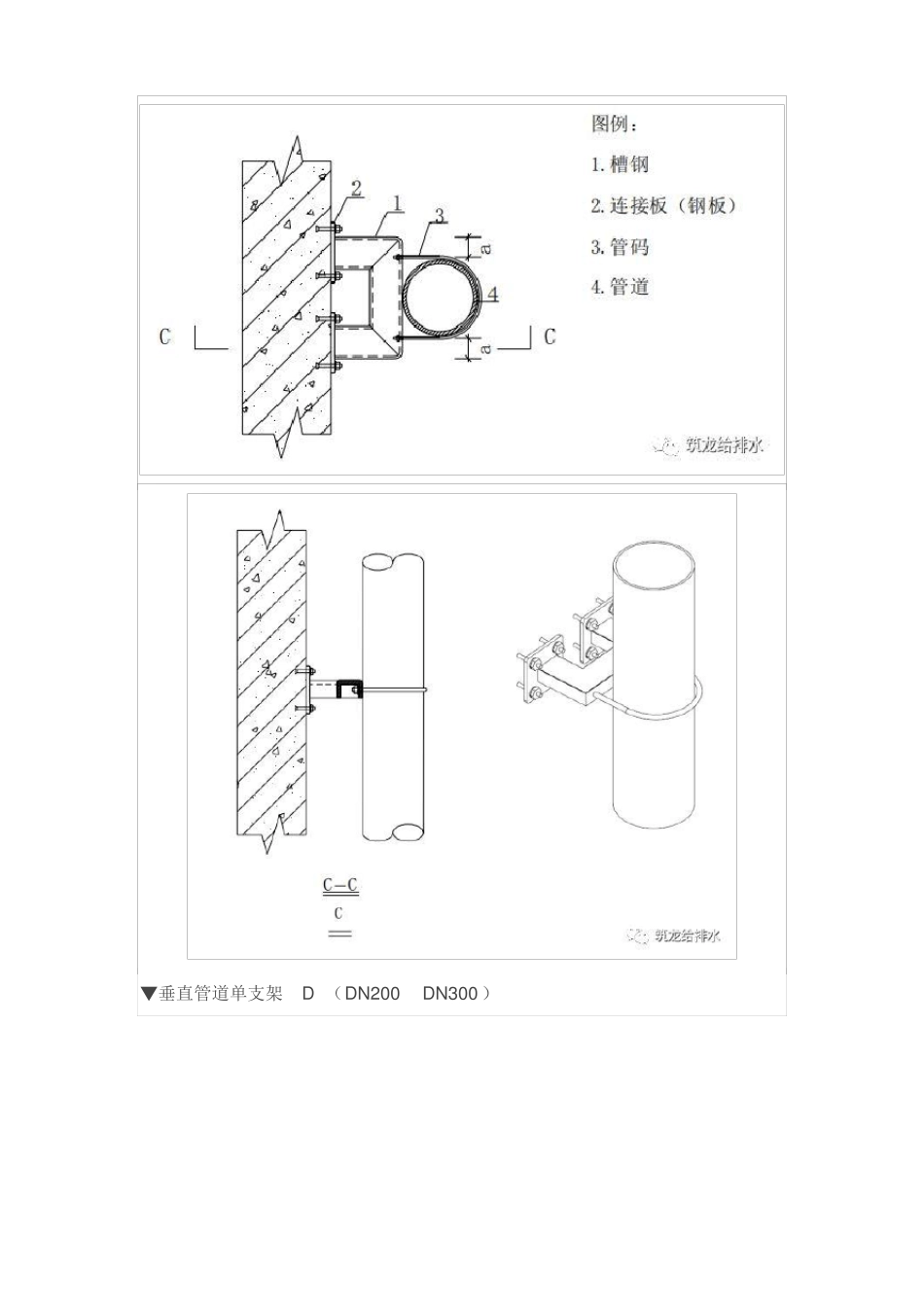

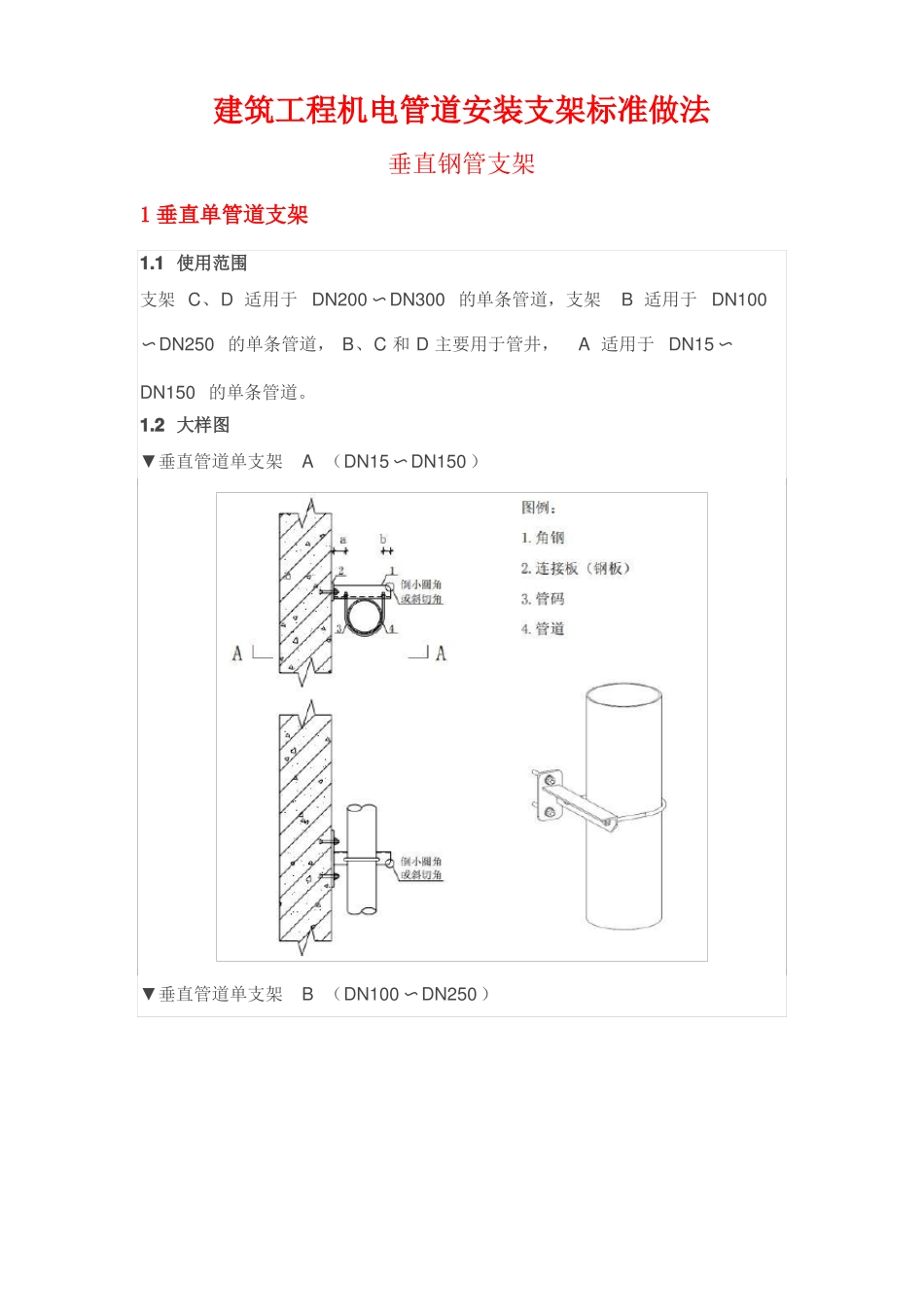

建筑工程机电管道安装支架标准做法垂直钢管支架1 垂直单管道支架1.1 使用范围支架 C、D 适用于 DN200 〜DN300 的单条管道，支架B 适用于 DN100〜DN250 的单条管道， B、C 和 D 主要用于管井，A 适用于 DN15〜DN150 的单条管道。1.2 大样图▼垂直管道单支架A （DN15〜DN150 ）▼垂直管道单支架B （DN100 〜DN250 ）▼垂直管道单支架C （DN200DN300 ）▼垂直管道单支架D （DN200DN300 ）1.3 规格表（单位： mm）1.4 工艺核心要义叙述（1）同一区域相同类型支架形式须一致，型钢转角处采用煨弯，不得切断；（2) 公称直径大于300 的管道应经过受力计算后选用槽钢型号；（3）支架不允许用角钢做连接板搭接，可利用等离子切割钢板或场外加工钢板；（4）连接板的做法见 “（二）管道支架连接板 ”。1.5 采购要求及注意事项（1）支架根部一般采用钢板做连接板；（2）角钢宜选用等边角钢。2 垂直多管道支架2.1 适用范围适用于两条及以上的并排垂直管道，根据支架所需承受的重量来选择支架形式。2.2 大样图▼垂直管道多管道支架A（DN250DN300 ）▼垂直管道多管道支架B （DN100DN200 ）2.3 规格表（1）a=50mm ；（2）在管道无外包保温层时，相邻两条管道直径D≥DN125时，b≥100mm ；相邻两条管道直径D≤DN100 时，b≥70mm ；管道外包有保温层时，相邻管道保温外壳间距30～50mm；（3）支架的槽钢或角钢规格根据荷载计算确定。2.4 工艺核心要义叙述（1）同一区域相同区域支架形式须一致；（2）连接板的做法见 “(二)管道支架连接板 ”。水平钢管支架1 水平单管道支架1.1 适用范围适用于水平敷设的各类管道。1.2 大样图▼水平单管道支架A （活动支架DN15DN150 ）▼水平单管道支架B （活动支架DN15〜DN200 ）▼水平单管道支架C （保温管活动支架DN200 〜DN300 ）▼水平单管道支架D （固定支架DN15DN80）▼水平单管道支架E （喷淋系统防晃支架DN25〜DN80）▼水平单管道支架F（DN15〜DN80）▼水平单管道支架G（DN50~DN200 ）▼水平单管道支架H（DN100DN300 ）▼水平单管道支架I（DN350 以上）1.3 规格表A、B、C 形式材料明细表1.4 工艺核心要义叙述(1）同一区域相同类型支架形式须一致；(2）连接板的做法见 “（三)管道支架连接板 ”。(3）活动支架的选择应优先选用顶爆吊杆形式，其次选用拉爆吊杆形式，并应根据管径与受力情况在中部设固定支架，而且应按规范在分支、末端、转角等部位设防晃...
