弹条Ⅴ型扣件安装维护说明

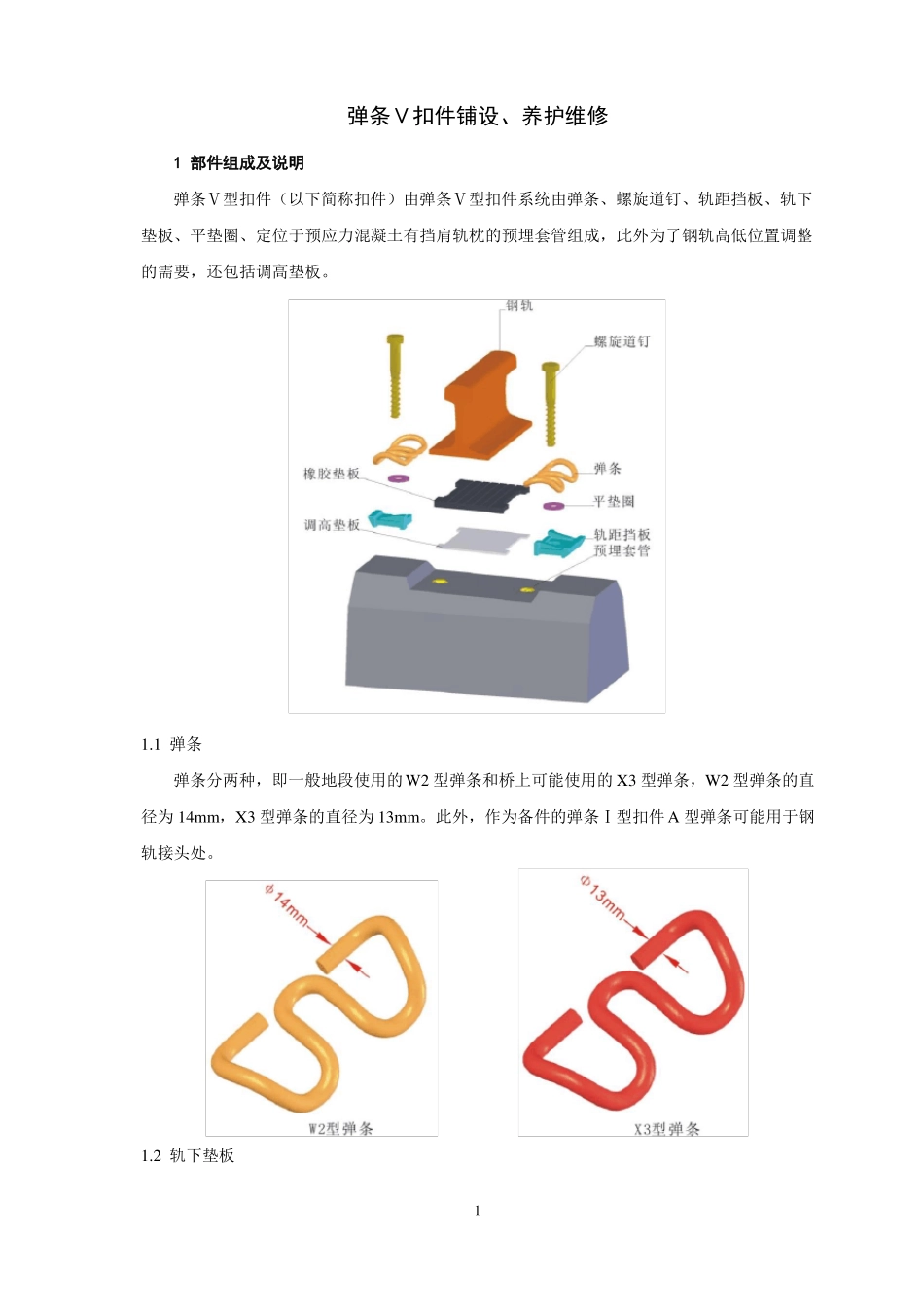

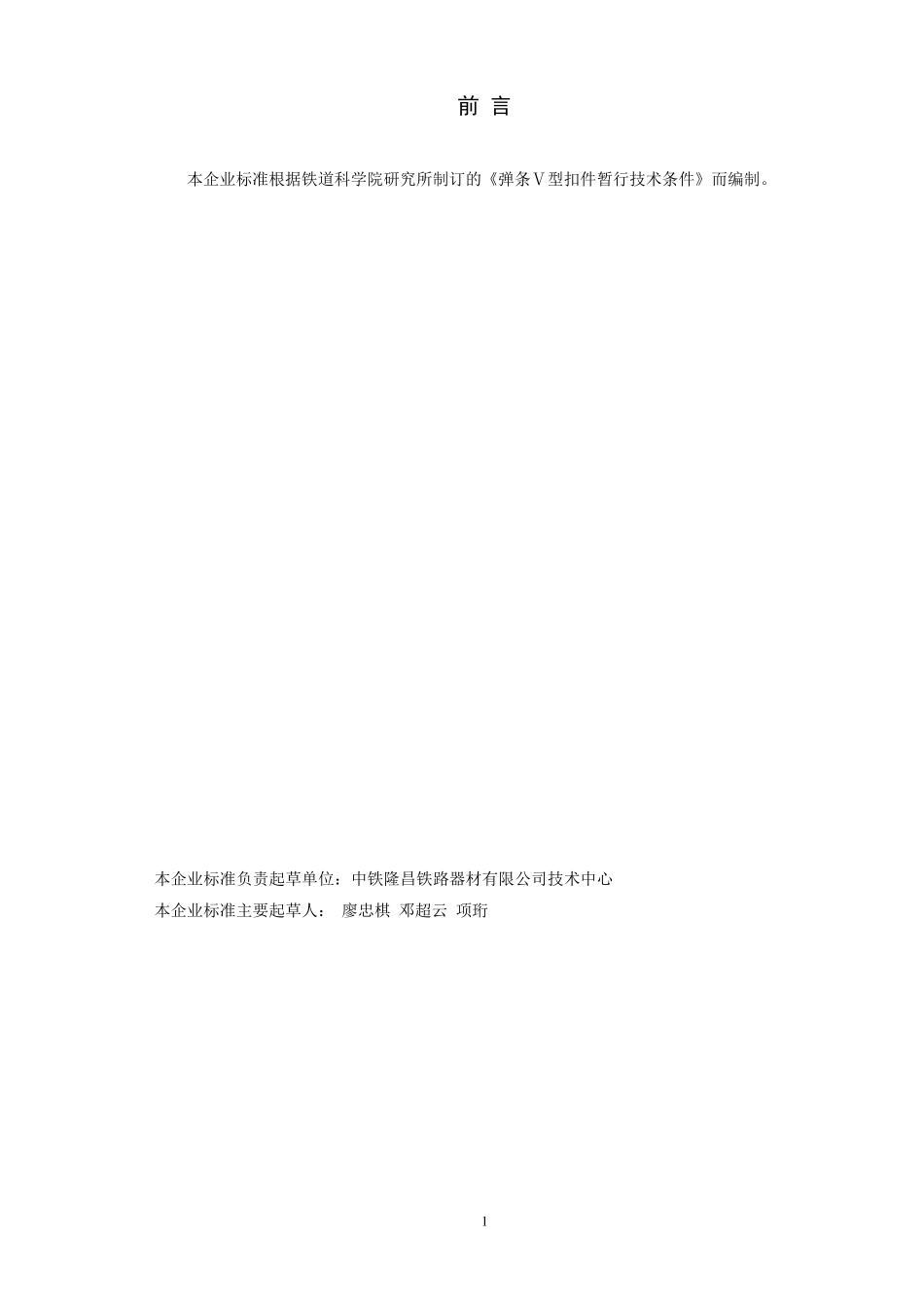

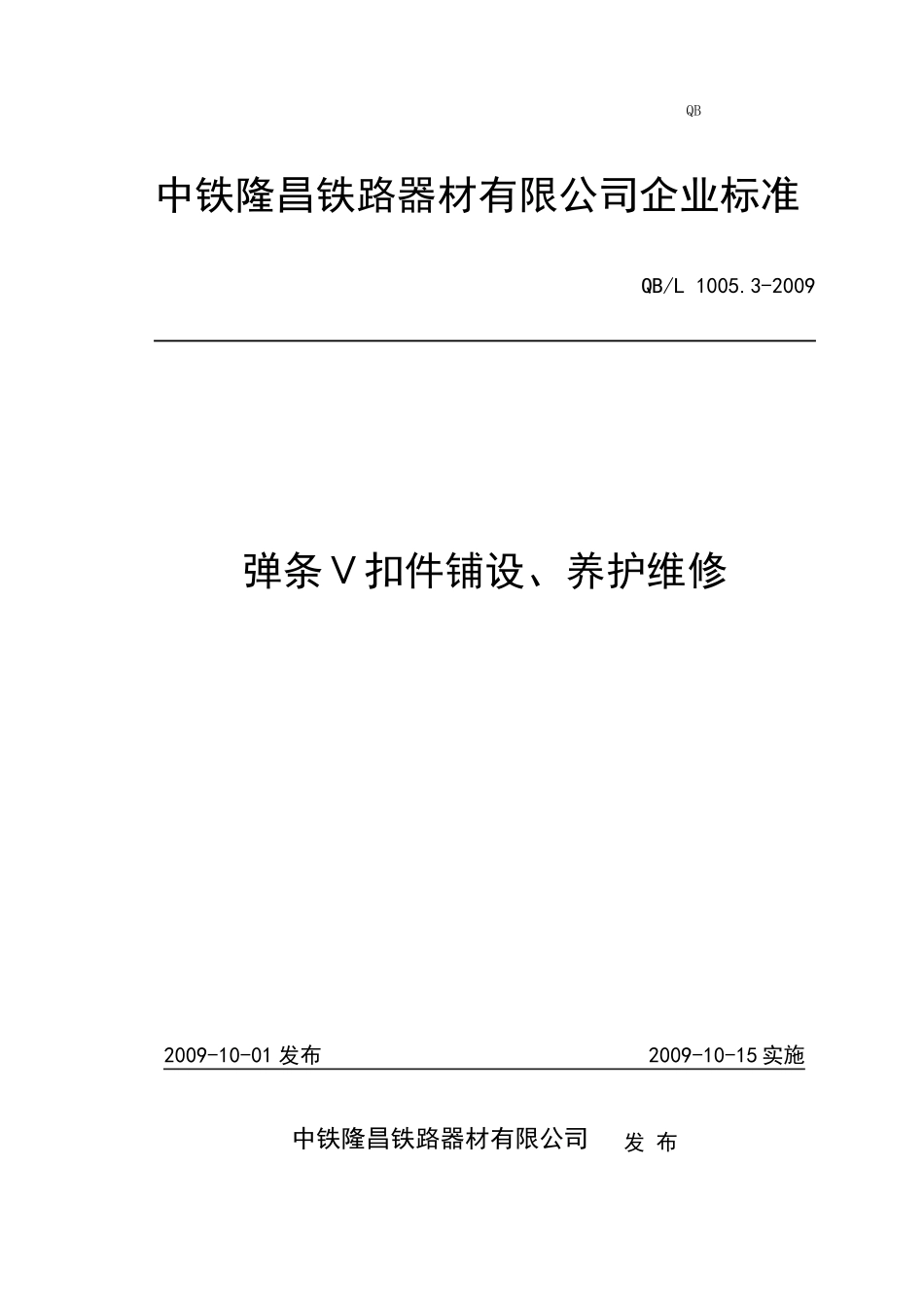

QB中铁隆昌铁路器材有限公司企业标准 QB/L 1005.3-2009弹条Ⅴ扣件铺设、养护维修2009-10-01 发布 2009-10-15 实施中铁隆昌铁路器材有限公司发 布前 言本企业标准根据铁道科学院研究所制订的《弹条Ⅴ型扣件暂行技术条件》而编制。本企业标准负责起草单位：中铁隆昌铁路器材有限公司技术中心本企业标准主要起草人： 廖忠棋 邓超云 项珩1弹条Ⅴ扣件铺设、养护维修1 部件组成及说明弹条Ⅴ型扣件（以下简称扣件）由弹条Ⅴ型扣件系统由弹条、螺旋道钉、轨距挡板、轨下垫板、平垫圈、定位于预应力混凝土有挡肩轨枕的预埋套管组成，此外为了钢轨高低位置调整的需要，还包括调高垫板。1.1 弹条弹条分两种，即一般地段使用的 W2 型弹条和桥上可能使用的 X3 型弹条，W2 型弹条的直径为 14mm，X3 型弹条的直径为 13mm。此外，作为备件的弹条Ⅰ型扣件 A 型弹条可能用于钢轨接头处。1.2 轨下垫板1轨下垫板分一般地段使用的橡胶垫板 RP5 和桥上可能使用的复合垫板 CRP5 两种。桥上需要降低线路阻力时，可采用X3 型弹条并配用复合垫板 CRP5，此时单组扣件的钢轨纵向阻力为 4kN。橡胶垫板复合垫板1.3 轨距挡板轨距挡板 G5 分七种型号，即 2 号、3 号、4 号、5 号、6 号、7 号和 8 号。标准轨距时采用4 号和 6 号。1.4 预埋套管预埋套管 D1 预先埋设于轨枕中，埋设精度应满足要求，且预埋套管 D1 的顶面应与轨枕承轨面齐平。预埋套管埋 D1 埋设后，应加盖塑料（或其他材料）盖以防雨水和泥污进入。21.5 调高垫板 TD5调高垫板 TD5 按厚度 d 分为 1mm、2mm、5mm 和 8mm 四种规格，放置于轨下垫板与轨枕承轨面之间。2 铺设顺序及要求2.1 铺设前的准备2.1.1 按照 1.1 和 1.2 条选择并准备合适类型的弹条（W2 型或 X3 型）和合适类型的轨下垫板（橡胶垫板 RP5 或复合垫板 CRP5）。2.1.2 适当准备弹条Ⅰ型扣件 A 型弹条，以备用于钢轨接头。2.1.3 根据表 1 选择并准备 4 号和 6 号轨距挡板，适当准备 3 号、5 号和 7 号轨距挡板，以备轨距不合适时调整轨距之用。表 1不同轨距时轨距挡板号码配置表左股钢轨轨距调整量 mm外侧内侧内侧外侧右股钢轨3左股钢轨轨距调整量 mm外侧-8-7-6-5-4-3-2-10+1+2+3+48776655443322内侧2334455667788内侧2233445566778外侧8877665544332右股钢轨2.1.4 适当准备调高垫板，以备调整钢轨高低之用。2.1.5 清除轨枕承轨面和轨底的泥污。2.1.6 ...
