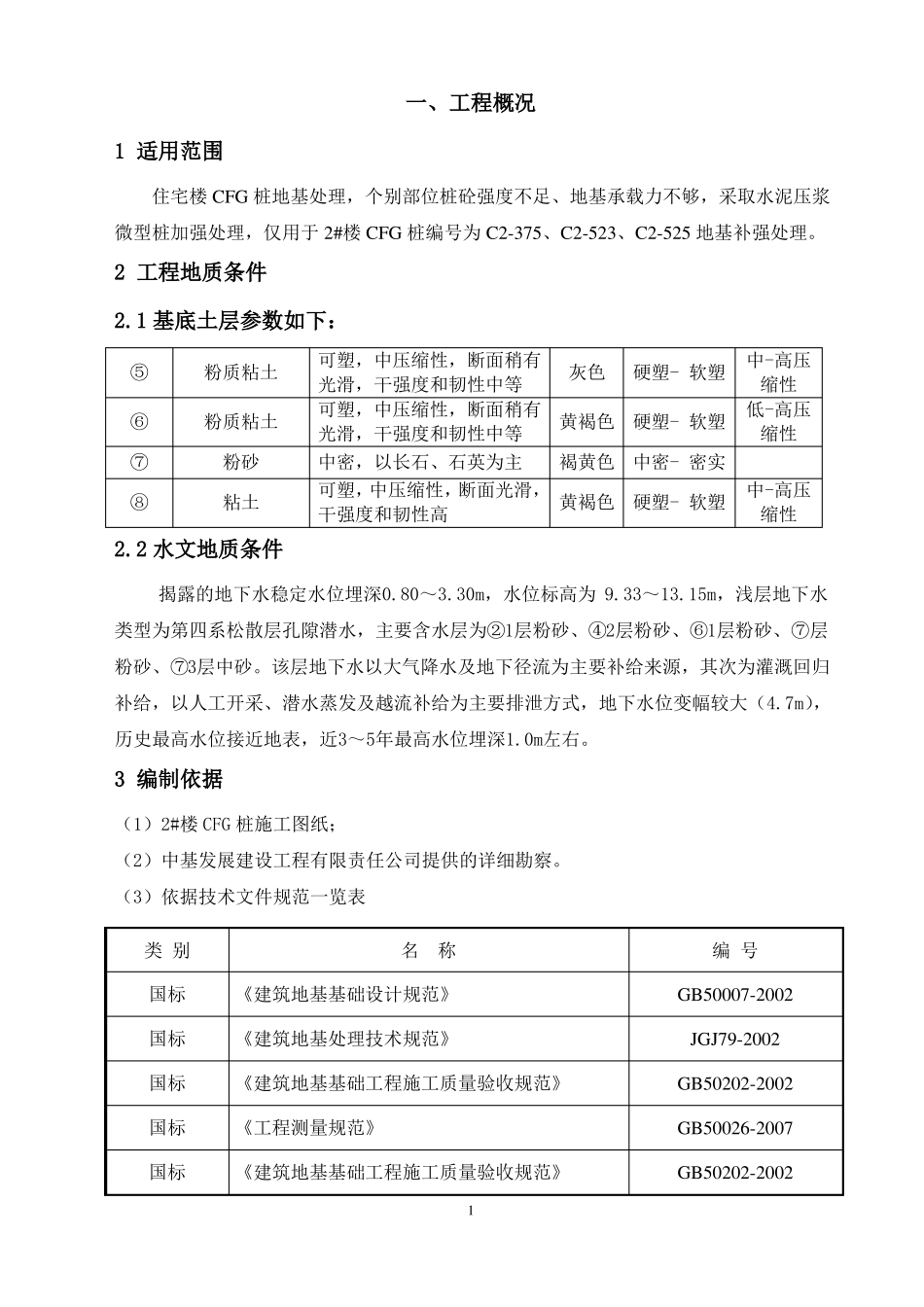

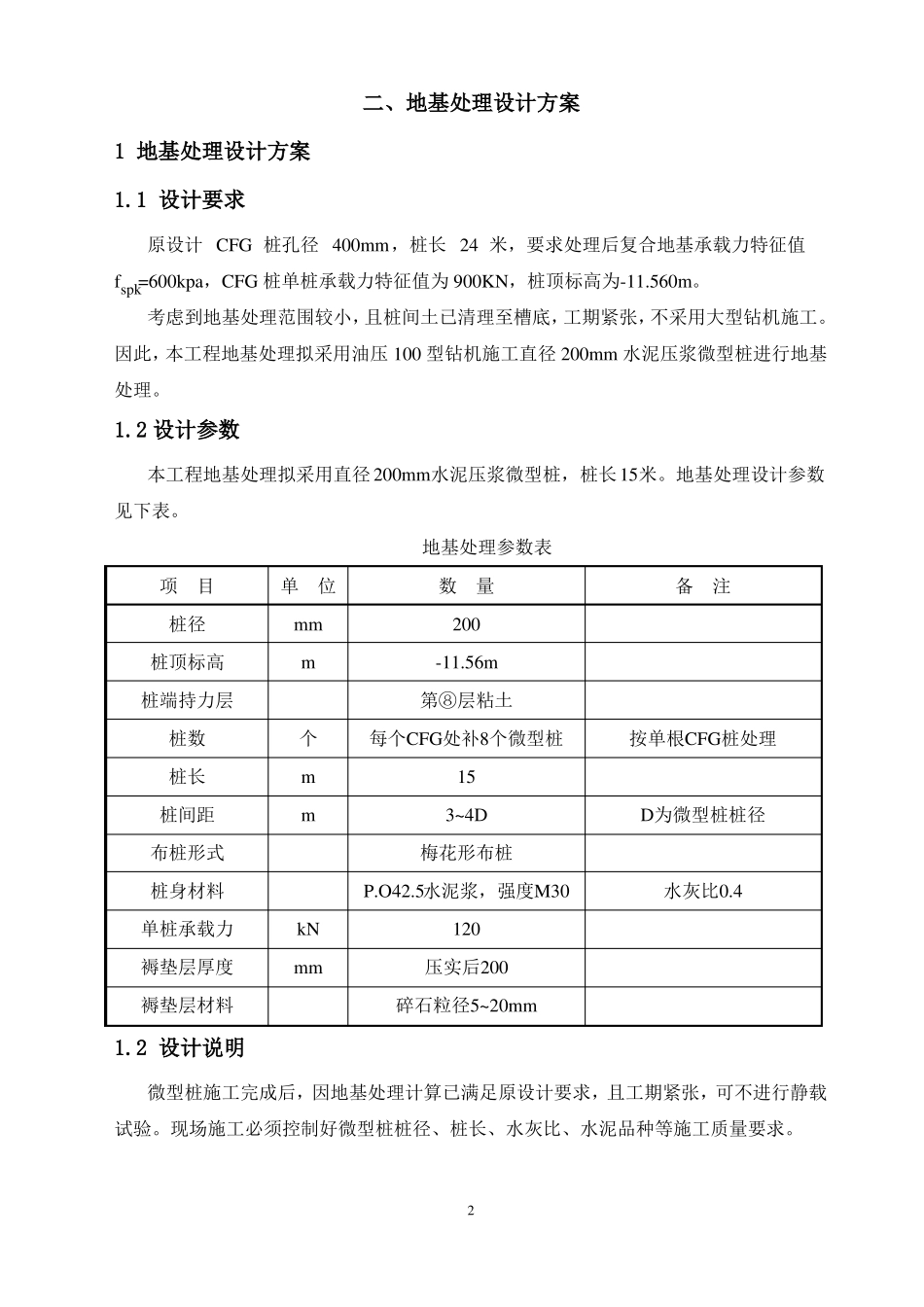

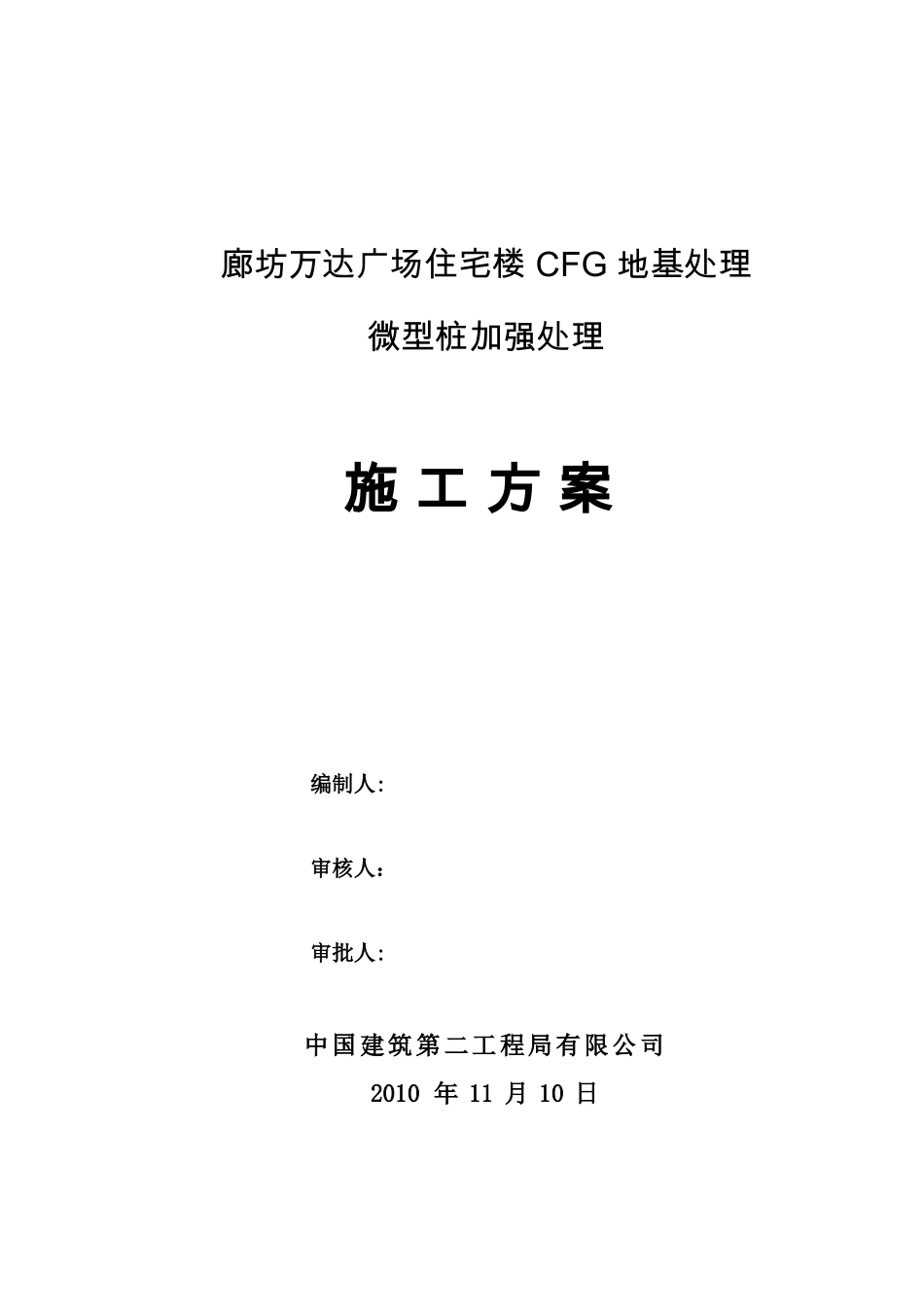

廊坊万达广场住宅楼 CFG 地基处理微型桩加强处理施 工 方 案编制人:审核人:审批人:中国建筑第二工程局有限公司2010 年 11 月 10 日一、工程概况1 适用范围住宅楼 CFG 桩地基处理,个别部位桩砼强度不足、地基承载力不够,采取水泥压浆微型桩加强处理,仅用于 2#楼 CFG 桩编号为 C2-375、C2-523、C2-525 地基补强处理。2 工程地质条件2.1 基底土层参数如下:⑤⑥⑦⑧粉质粘土粉质粘土粉砂粘土可塑,中压缩性,断面稍有中-高压灰色硬塑- 软塑光滑,干强度和韧性中等缩性可塑,中压缩性,断面稍有低-高压黄褐色硬塑- 软塑光滑,干强度和韧性中等缩性中密,以长石、石英为主褐黄色中密- 密实可塑,中压缩性,断面光滑,中-高压黄褐色硬塑- 软塑干强度和韧性高缩性2.2 水文地质条件揭露的地下水稳定水位埋深0.80~3.30m,水位标高为 9.33~13.15m,浅层地下水类型为第四系松散层孔隙潜水,主要含水层为②1层粉砂、④2层粉砂、⑥1层粉砂、⑦层粉砂、⑦3层中砂。该层地下水以大气降水及地下径流为主要补给来源,其次为灌溉回归补给,以人工开采、潜水蒸发及越流补给为主要排泄方式,地下水位变幅较大(4.7m),历史最高水位接近地表,近3~5年最高水位埋深1.0m左右。3 编制依据(1)2#楼 CFG 桩施工图纸;(2)中基发展建设工程有限责任公司提供的详细勘察。(3)依据技术文件规范一览表类 别国标国标国标国标国标名称《建筑地基基础设计规范》《建筑地基处理技术规范》《建筑地基基础工程施工质量验收规范》《工程测量规范》《建筑地基基础工程施工质量验收规范》1编 号GB50007-2002JGJ79-2002GB50202-2002GB50026-2007GB50202-2002二、地基处理设计方案1 地基处理设计方案1.1 设计要求原设计 CFG 桩孔径 400mm,桩长 24 米,要求处理后复合地基承载力特征值fspk=600kpa,CFG 桩单桩承载力特征值为 900KN,桩顶标高为-11.560m。考虑到地基处理范围较小,且桩间土已清理至槽底,工期紧张,不采用大型钻机施工。因此,本工程地基处理拟采用油压 100 型钻机施工直径 200mm 水泥压浆微型桩进行地基处理。1.2 设计参数本工程地基处理拟采用直径 200mm水泥压浆微型桩,桩长15米。地基处理设计参数见下表。地基处理参数表项目桩径桩顶标高桩端持力层桩数桩长桩间距布桩形式桩身材料单桩承载力褥垫层厚度褥垫层材料单位mmm个mmkNmm数量200-11.56m第⑧层粘土每个CFG处补8个微型桩153~4D梅花形布桩P.O42.5水泥浆,...
