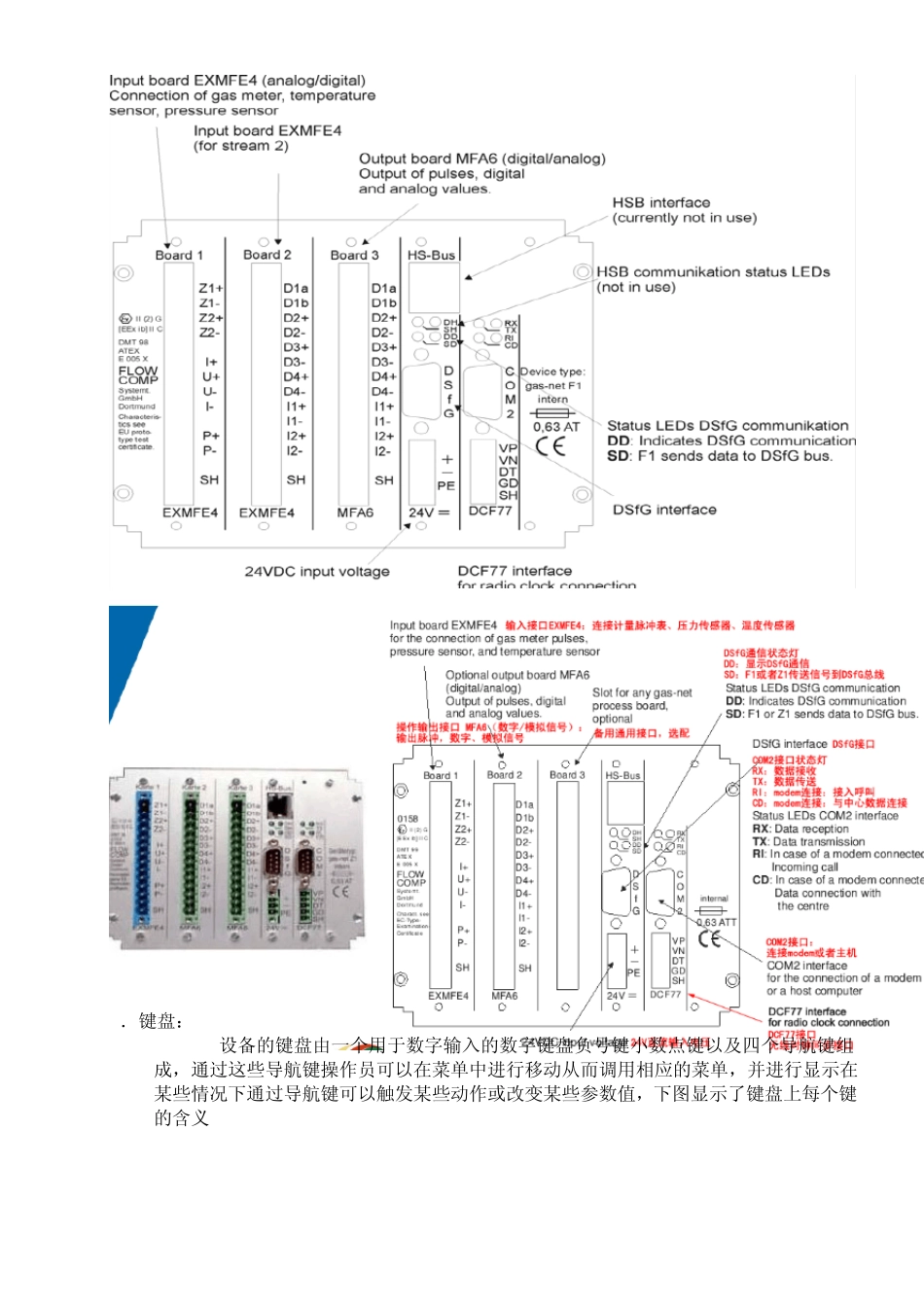

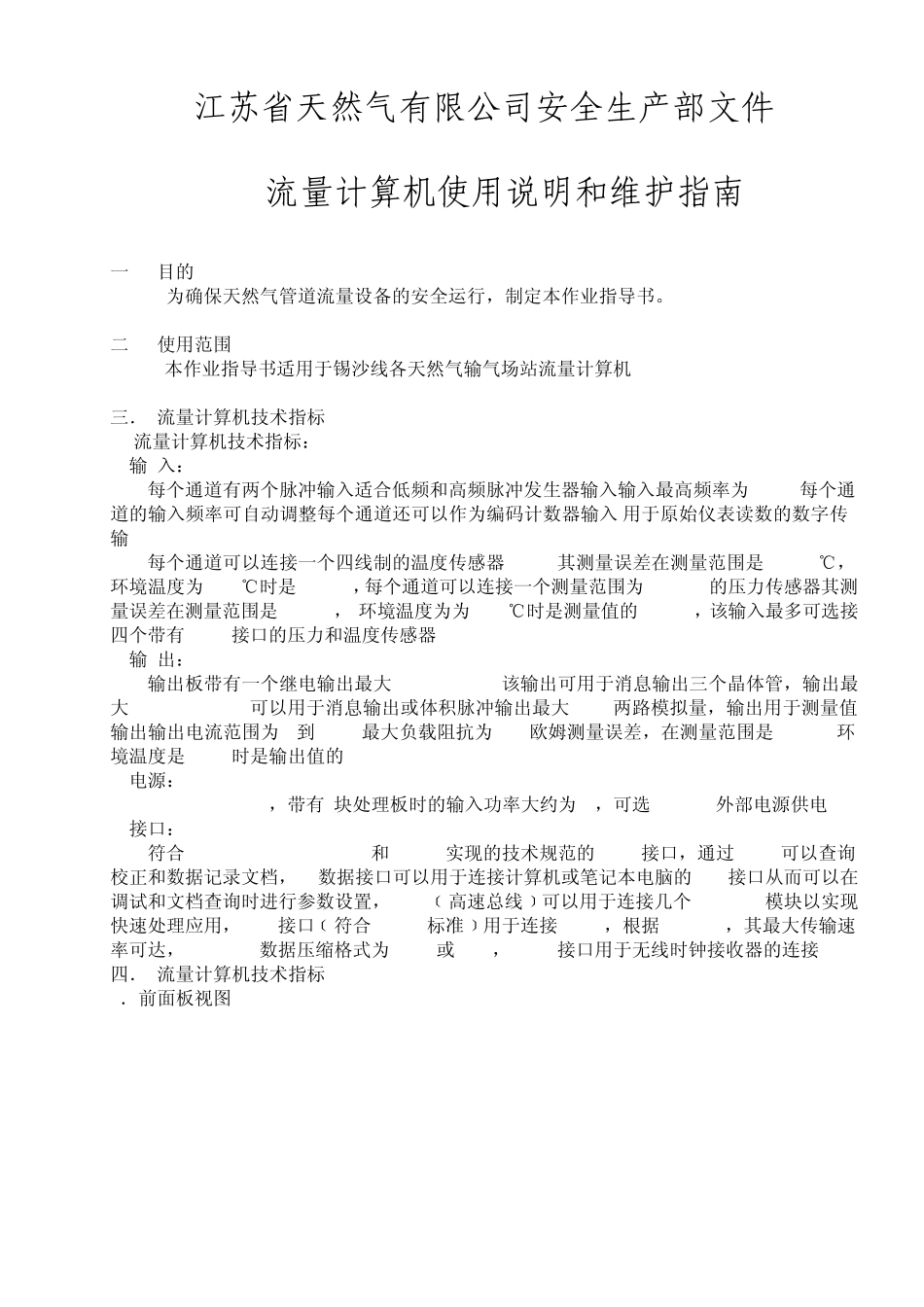

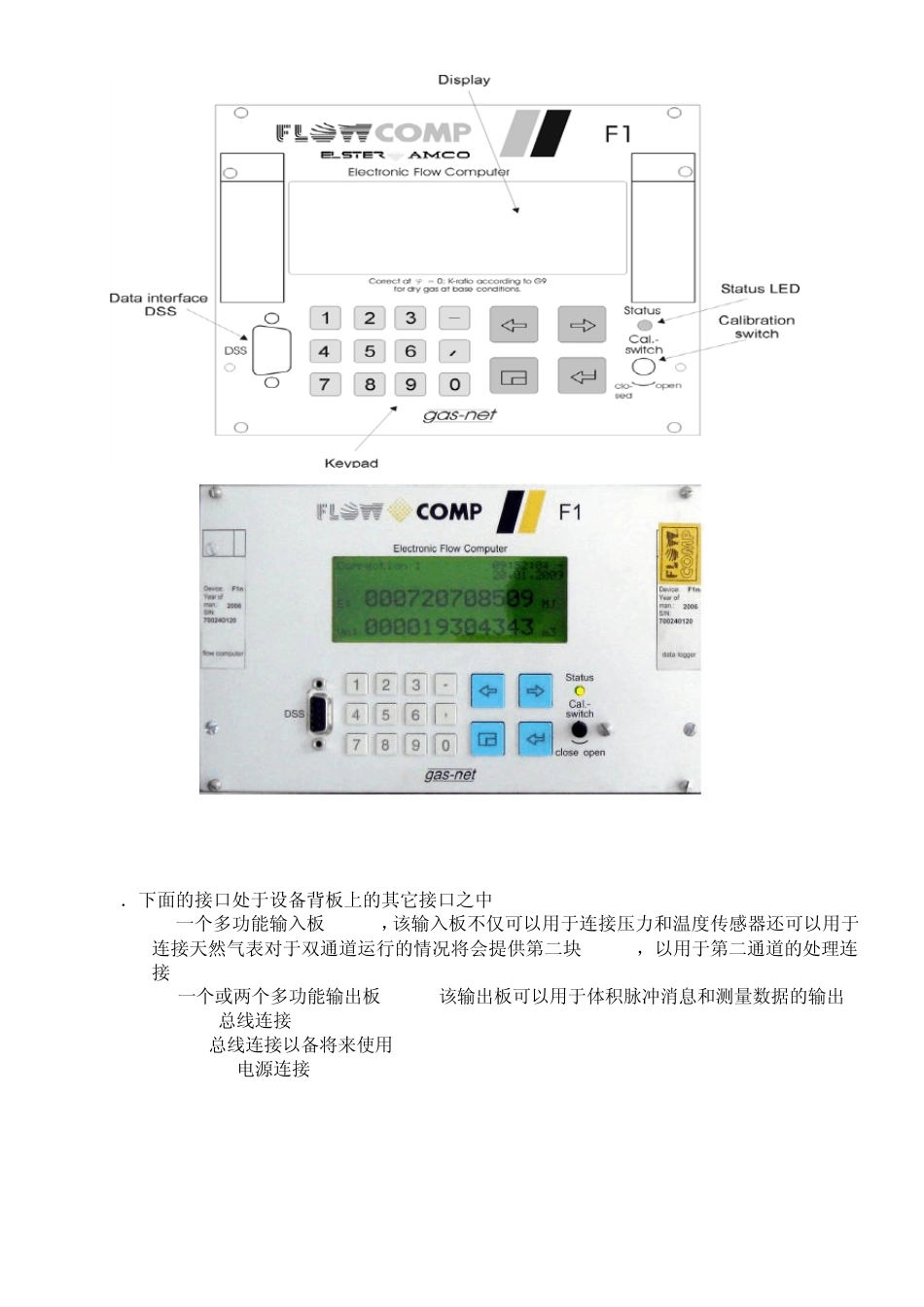

江苏省天然气有限公司安全生产部文件 F1流量计算机使用说明和维护指南 一. 目的 为确保天然气管道流量设备的安全运行，制定本作业指导书。 二. 使用范围 本作业指导书适用于锡沙线各天然气输气场站流量计算机 三． 流量计算机技术指标 F1流量计算机技术指标： 1.输 入： 每个通道有两个脉冲输入适合低频和高频脉冲发生器输入输入最高频率为10kHZ,每个通道的输入频率可自动调整每个通道还可以作为编码计数器输入,用于原始仪表读数的数字传输. 每个通道可以连接一个四线制的温度传感器PT100,其测量误差在测量范围是-10~60℃，环境温度为0~40℃时是+0.05%，每个通道可以连接一个测量范围为4~20mA 的压力传感器其测量误差在测量范围是4~20mA， 环境温度为为0~40℃时是测量值的+0.05%，该输入最多可选接四个带有HART 接口的压力和温度传感器 2.输 出： 输出板带有一个继电输出最大28.8V 120mA 该输出可用于消息输出三个晶体管，输出最大28.8VDC 90mA 可以用于消息输出或体积脉冲输出最大25Hz 两路模拟量，输出用于测量值输出输出电流范围为0 到20mA 最大负载阻抗为300 欧姆测量误差，在测量范围是4~20mA 环境温度是0~40 时是输出值的+0.1% 3.电源： 24VDC +/- 20%，带有3块处理板时的输入功率大约为6W，可选230VAC 外部电源供电. 4.接口： 符合DVGW Worksheet G485 和 DSfG 实现的技术规范的DSfG 接口，通过DSfG 可以查询校正和数据记录文档，DDS数据接口可以用于连接计算机或笔记本电脑的COM 接口从而可以在调试和文档查询时进行参数设置，HSBus﹝高速总线﹞可以用于连接几个gas-net 模块以实现快速处理应用，COM2接口﹝符合RS232C标准﹞用于连接MODEM，根据V.34bis，其最大传输速率可达，33600bps数据压缩格式为V.42 或NMP5，DCF77接口用于无线时钟接收器的连接. 四． 流量计算机技术指标 1．前面板视图 2．下面的接口处于设备背板上的其它接口之中 一个多功能输入板EXMFE4，该输入板不仅可以用于连接压力和温度传感器还可以用于连接天然气表对于双通道运行的情况将会提供第二块EXMFE4，以用于第二通道的处理连接 一个或两个多功能输出板 MFA6 该输出板可以用于体积脉冲消息和测量数据的输出 DSfG 总线连接 HSB 总线连接以备将来使用 24V DC 电源连接 3．键盘： gas-net设备的键盘由一个用于数字输入的数字键盘负号键小数点键以及四个导航键组成，通过这些导航键操作员可以在菜单中...
