F22猛禽战机catia制作教程

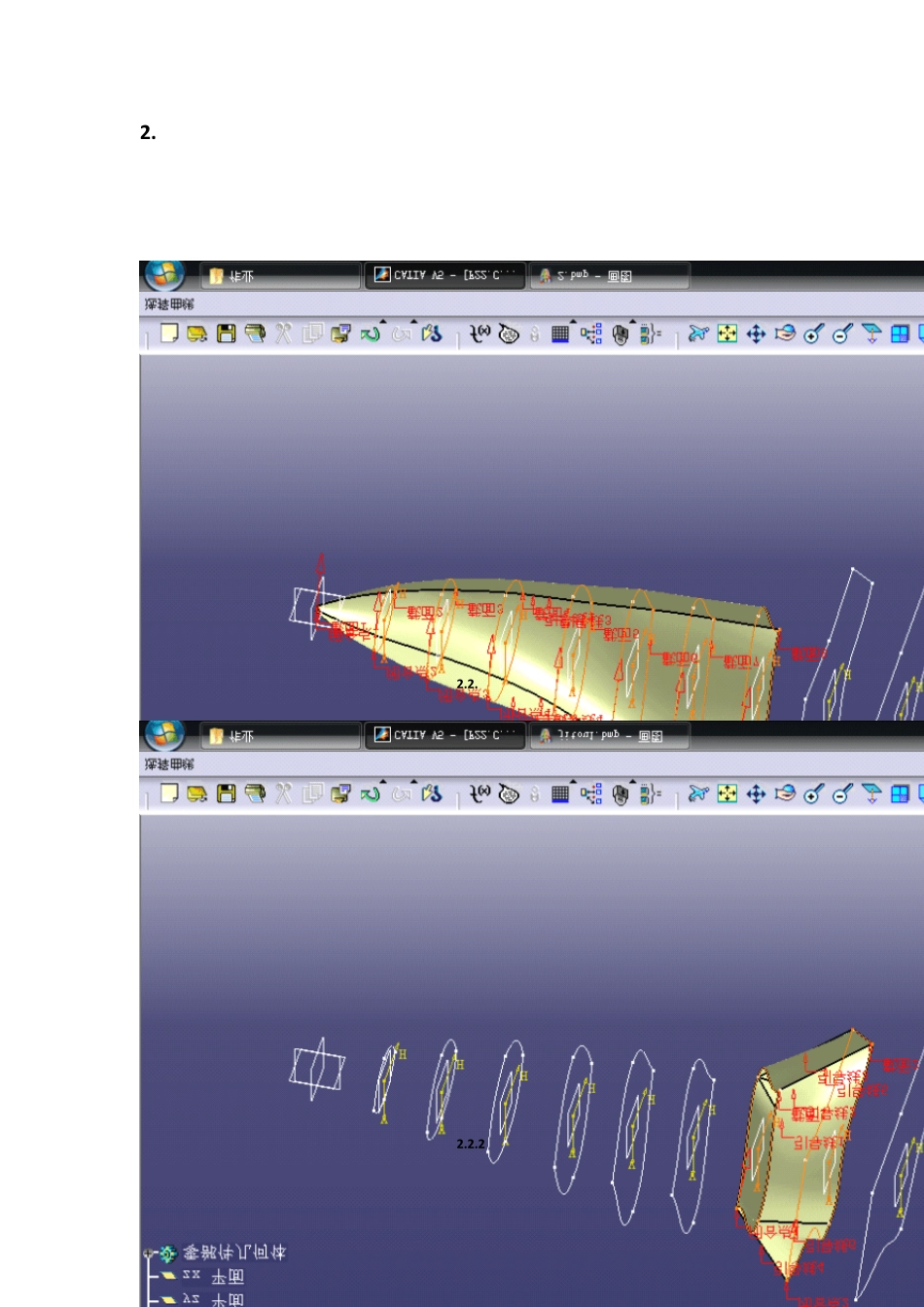

CAT IA 产品制作说明书一 .产品说明本产品为F-22 “猛禽”战斗机的外形的三维模型（按比例缩小），机身数据取自F-22的激光剖切图。二 .制作过程及截图1. 画机身剖面草图。在草图界面中用样条线画出剖面的左半部轮廓，另一侧镜像而成，第一个截面如图2.1.1 ；所有机身剖面画完的结果如图2.1.2示。图2.1.1图2.1.22 .做机身。由于机身的某些剖面间的差异很大，无法一次成型，所以，机身分成五段生成，生成方法均为“多截面曲面”。以下为制作这五部分时的预览截图。机头图 2 .2 .1机身第二段图 2 .2 .2机身第三段图 2.2..3机身第四段图 2.2.4机身第五段图 2.2.53 .做发动机发动机是由实体做成的，主要应用了凸台，凹槽以及多截面实体的方法。以下示主要步骤的截图。发动机及机身外形草图图 2.3.1图 2.3.2图 2.3.3图 2.3.4图 2.3.5图 2.3.6图 2.3.7图 2.3.8图 2.3.94 .做机翼机翼包括主翼，副翼，襟翼，前缘襟翼四部分，由多截面曲面做出主翼面，副翼，襟翼以及前缘襟翼均在主翼上切割而成。主要制作过程截图如下：主翼翼根草图图 2.4.1通过缩放生成翼尖草图图 2.4.2将草图平移到相应的位置图2.4.3多截面曲面生成主翼外形图2.4.2切出襟翼图 2.4.3切出副翼图 2.4.4切出前缘襟翼图2.4.5对称生成另一侧的机翼图2.4.5切襟翼副翼与边条翼之前现将上下翼面割开，襟翼，前缘襟翼与副翼做完之后在将主翼缝合，襟翼，前缘襟翼与副翼的赏析翼面也要用曲面结合。5 .平尾F-22的平尾形状比较特别，类似切角的平行四边形。主要制作过程如下：平尾翼型草图图 2.5 .1图 2.5 .2图2.5.3切出平尾的轮廓图2.5.4将翼面缝合后，对称出另一侧的平尾图 2.5.56 .垂尾垂尾的做法与机翼的做法大致相同，因 F-22的垂尾有大约三十度的外张，故需要对草图旋转。制作主要过程截图如下：垂尾翼型草图图 2.6 .2旋转草图图 2.6 .3缩放后将翼尖草图平移到翼尖位置图2.6.4多截面曲面生成垂尾轮廓图2.6.5切出控制舵面图2.6.6对称出另一边垂尾图2.6.6
