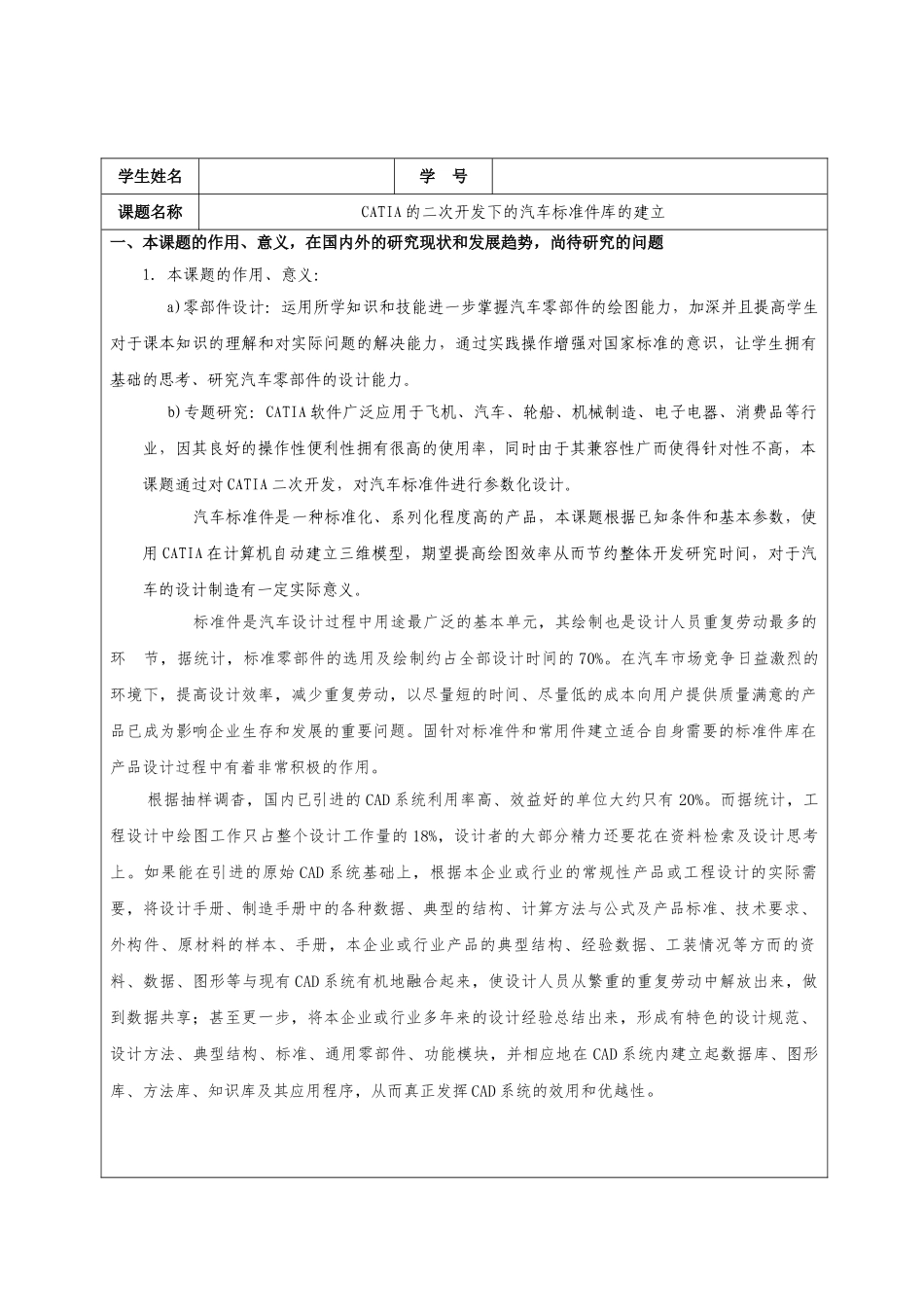

学生姓名学 号课题名称CATIA 的二次开发下的汽车标准件库的建立一、本课题的作用、意义，在国内外的研究现状和发展趋势，尚待研究的问题1．本课题的作用、意义： a)零部件设计：运用所学知识和技能进一步掌握汽车零部件的绘图能力，加深并且提高学生对于课本知识的理解和对实际问题的解决能力，通过实践操作增强对国家标准的意识，让学生拥有基础的思考、研究汽车零部件的设计能力。 b)专题研究：CATIA 软件广泛应用于飞机、汽车、轮船、机械制造、电子电器、消费品等行业，因其良好的操作性便利性拥有很高的使用率，同时由于其兼容性广而使得针对性不高，本课题通过对 CATIA 二次开发，对汽车标准件进行参数化设计。 汽车标准件是一种标准化、系列化程度高的产品，本课题根据已知条件和基本参数，使用 CATIA 在计算机自动建立三维模型，期望提高绘图效率从而节约整体开发研究时间，对于汽车的设计制造有一定实际意义。 标准件是汽车设计过程中用途最广泛的基本单元，其绘制也是设计人员重复劳动最多的环 节，据统计，标准零部件的选用及绘制约占全部设计时间的 70%。在汽车市场竞争日益激烈的环境下，提高设计效率，减少重复劳动，以尽量短的时间、尽量低的成本向用户提供质量满意的产品已成为影响企业生存和发展的重要问题。固针对标准件和常用件建立适合自身需要的标准件库在产品设计过程中有着非常积极的作用。根据抽样调杳，国内已引进的 CAD 系统利用率高、效益好的单位大约只有 20%。而据统计，工程设计中绘图工作只占整个设计工作量的 18%，设计者的大部分精力还要花在资料检索及设计思考上。如果能在引进的原始 CAD 系统基础上，根据本企业或行业的常规性产品或工程设计的实际需要，将设计手册、制造手册中的各种数据、典型的结构、计算方法与公式及产品标准、技术要求、外构件、原材料的样本、手册，本企业或行业产品的典型结构、经验数据、工装情况等方而的资料、数据、图形等与现有 CAD 系统有机地融合起来，使设计人员从繁重的重复劳动中解放出来，做到数据共享；甚至更一步，将本企业或行业多年来的设计经验总结出来，形成有特色的设计规范、设计方法、典型结构、标准、通用零部件、功能模块，并相应地在 CAD 系统内建立起数据库、图形库、方法库、知识库及其应用程序，从而真正发挥 CAD 系统的效用和优越性。2．国内外的研究现状和发展趋势： 当前，国内 CAD 技术的应用已逐步进入高级阶段，许多用户都...
