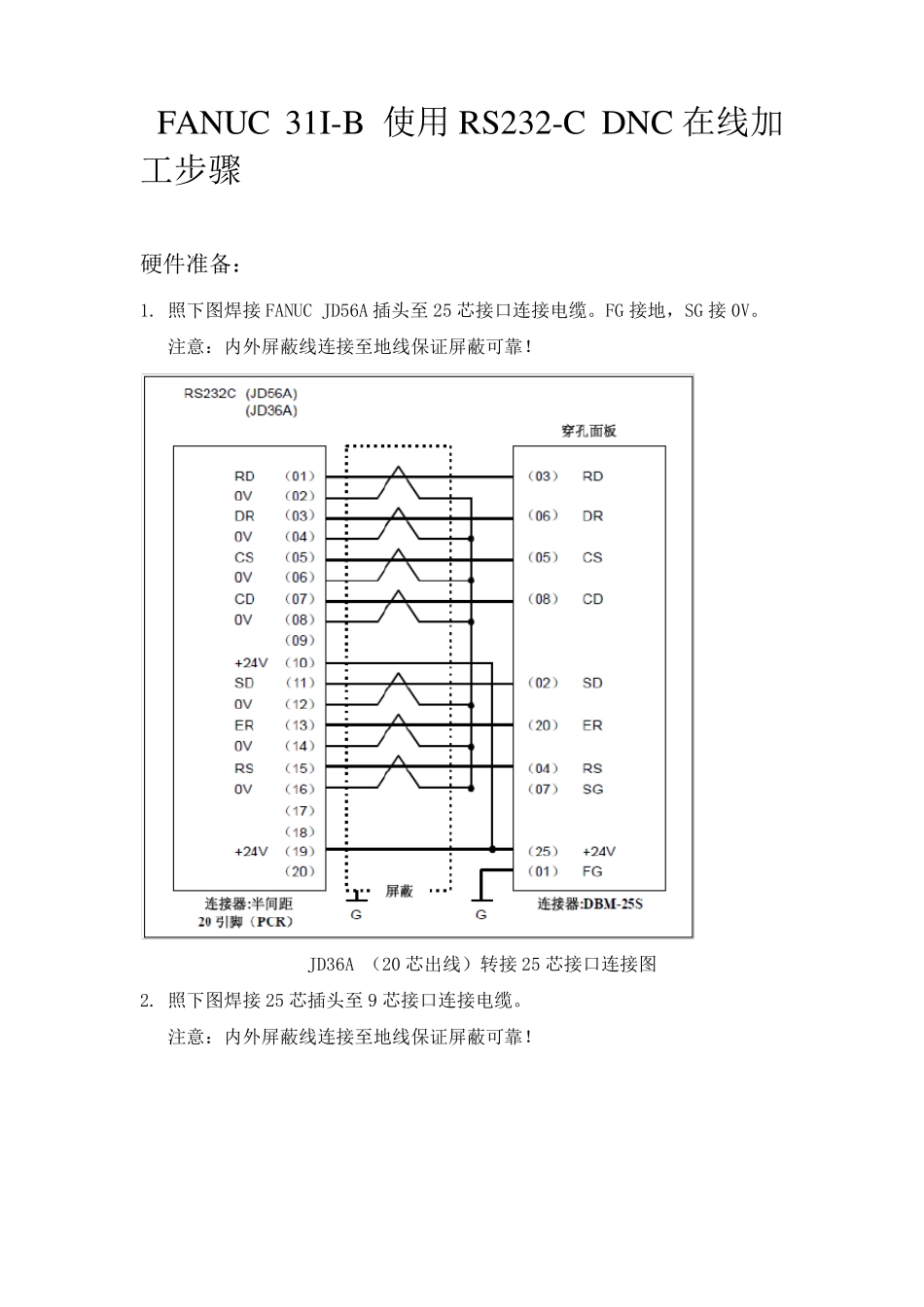

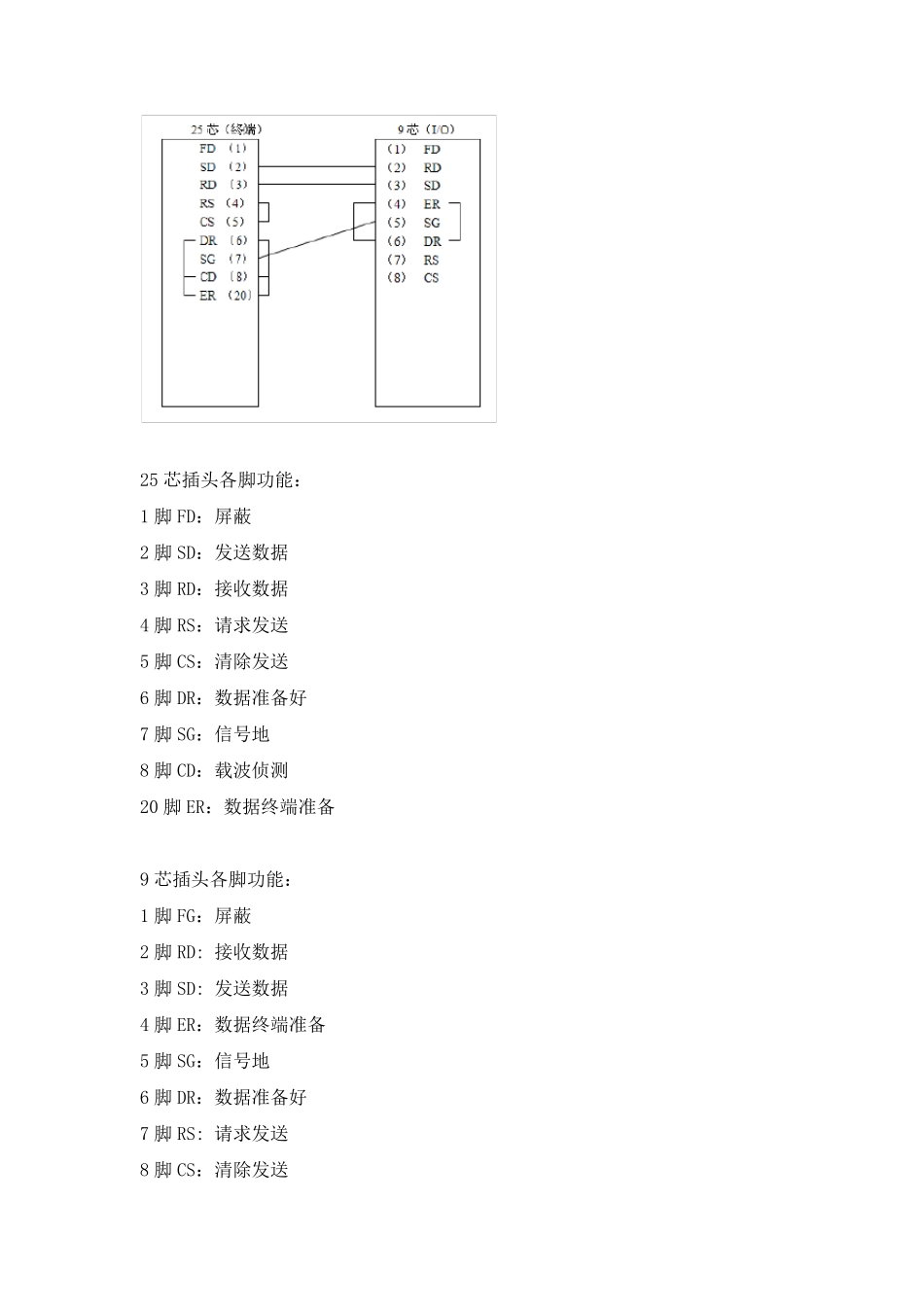

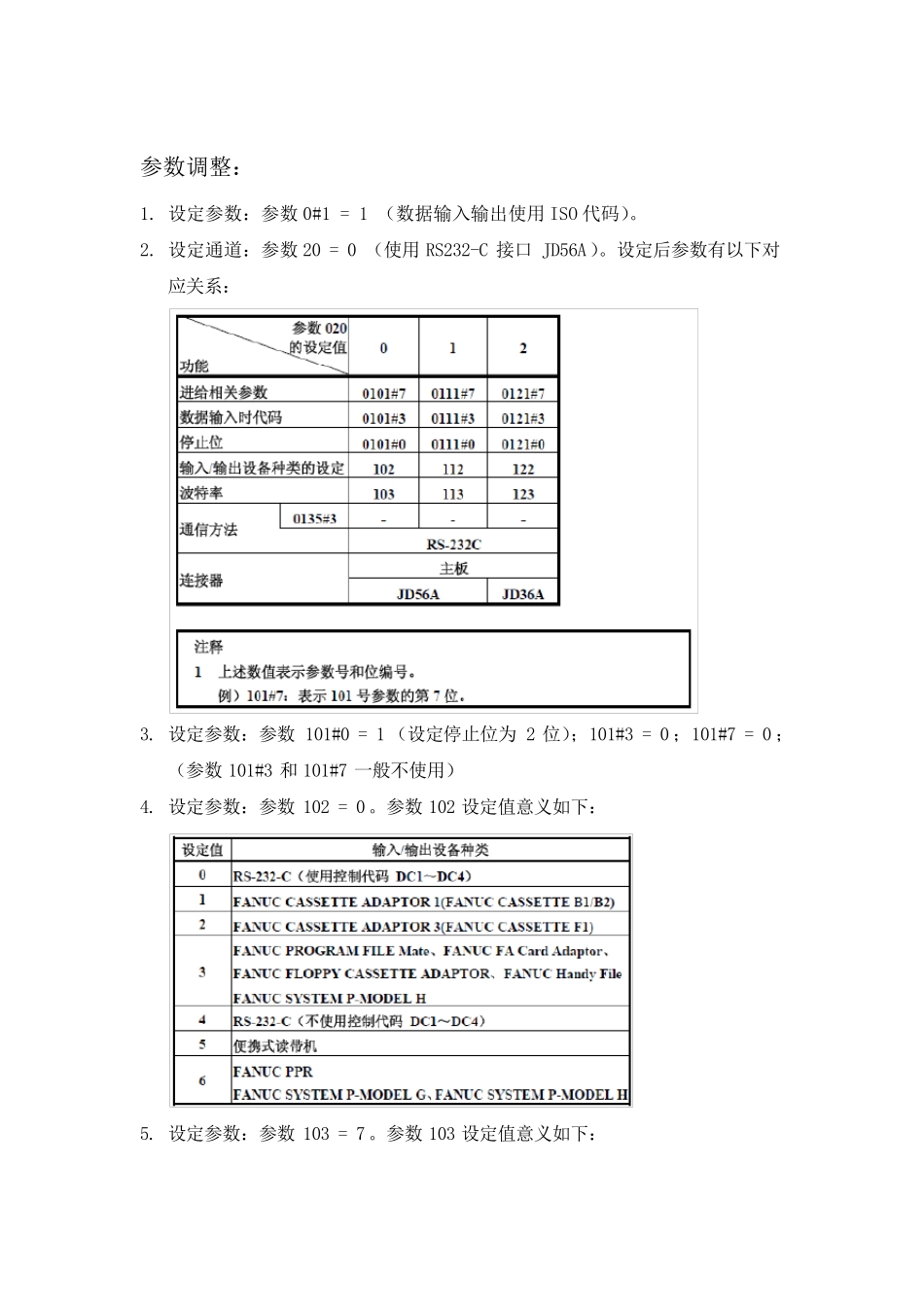

FANU C 31I-B 使用RS232-C DNC 在线加工步骤 硬件准备： 1. 照下图焊接FANUC JD56A 插头至25 芯接口连接电缆。FG 接地，SG 接0V。 注意：内外屏蔽线连接至地线保证屏蔽可靠！ JD36A （20 芯出线）转接25 芯接口连接图 2. 照下图焊接25 芯插头至9 芯接口连接电缆。 注意：内外屏蔽线连接至地线保证屏蔽可靠！ 25 芯插头各脚功能： 1 脚FD：屏蔽 2 脚SD：发送数据 3 脚RD：接收数据 4 脚RS：请求发送 5 脚CS：清除发送 6 脚DR：数据准备好 7 脚SG：信号地 8 脚CD：载波侦测 20 脚ER：数据终端准备 9 芯插头各脚功能： 1 脚FG：屏蔽 2 脚RD: 接收数据 3 脚SD: 发送数据 4 脚ER：数据终端准备 5 脚SG：信号地 6 脚DR：数据准备好 7 脚RS: 请求发送 8 脚CS：清除发送 参数调整： 1. 设定参数：参数0#1 = 1 （数据输入输出使用ISO 代码）。 2. 设定通道：参数20 = 0 （使用RS232-C 接口 JD56A）。设定后参数有以下对应关系： 3. 设定参数：参数101#0 = 1 （设定停止位为 2 位）；101#3 = 0 ；101#7 = 0 ；（参数101#3 和 101#7 一般不使用） 4. 设定参数：参数102 = 0。参数102 设定值意义如下： 5. 设定参数：参数103 = 7。参数103 设定值意义如下： 系统设置： 找到PMC 设定界面下“在线”设定界面，按下图设定(SYSTEM---PMC 设定---在线 ) 注意： 1. DNC 软件设定（使用偶校验、数据位 7 位、停止位 2、波特率）必须与系统设定一致否则出现 SR0085 报警！ 2. 波特率设定不能太高！RS232 通讯对于电磁干扰特别敏感，若波特率过高或数据线自身屏蔽不好抗干扰弱会出现 SR0087 报警 3. 特别注意：若使用USB 转换 RS232 接口电缆时可能会出现 SR0087 报警！现象为：程序可以传输一部分且运行正常，但运行完后就不再传送，并出现SR0087 报警。此现象是因为所使用的 USB 转换 RS232 接口电缆 USB 芯片桥为单工/半双工连接。应更换自带 RS232 接口的计算机或使用全双工 USB 转换RS232 接口电缆。 4. 下图为 DNC 报警处理方法：
