FB125监控DP总线说明

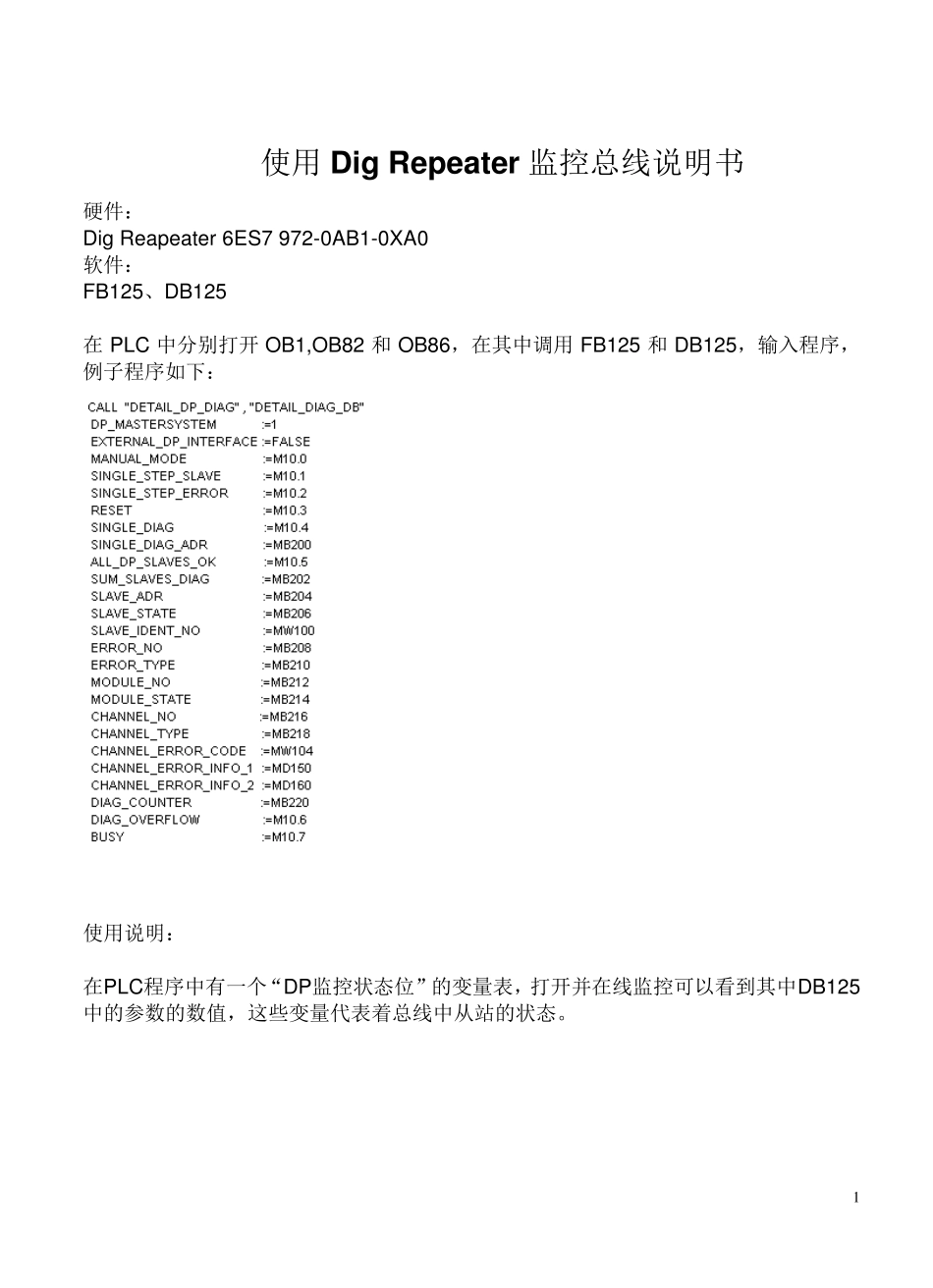

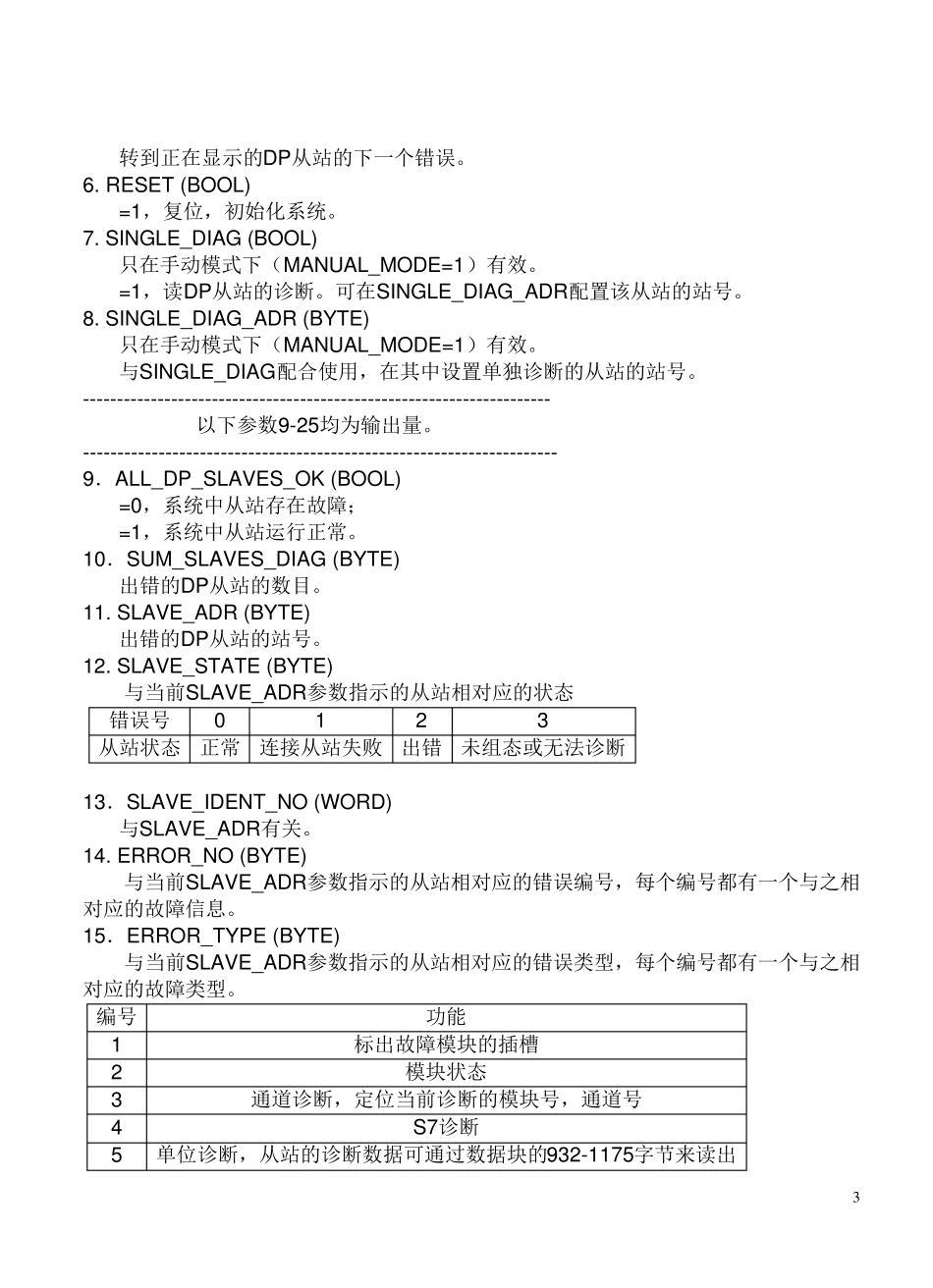

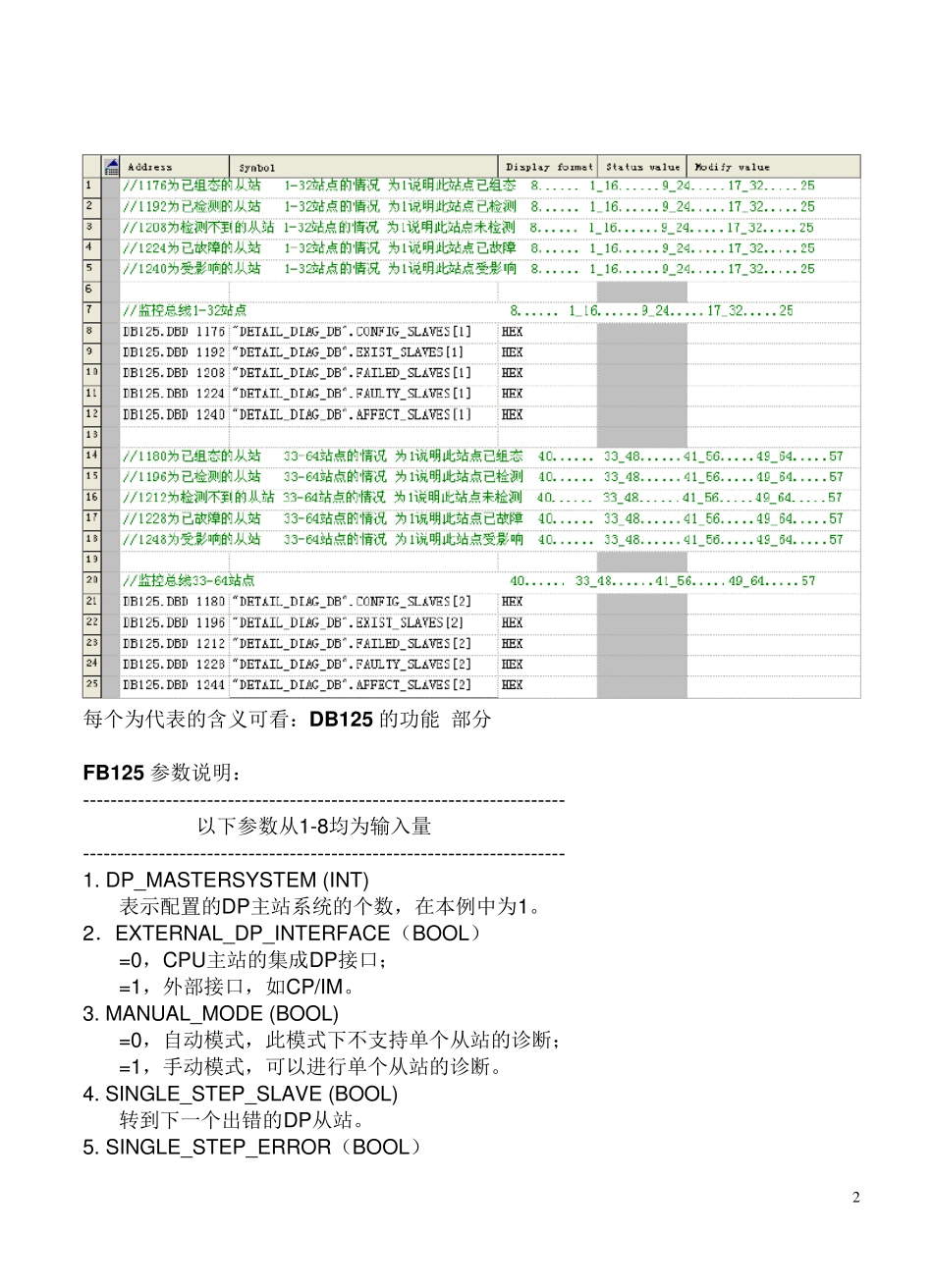

1 使用Dig Repeater 监控总线说明书 硬件： Dig Reapeater 6ES7 972-0AB1-0XA0 软件： FB125、DB125 在PLC 中分别打开OB1,OB82 和OB86，在其中调用FB125 和DB125，输入程序，例子程序如下： 使用说明： 在PLC程序中有一个“DP监控状态位”的变量表，打开并在线监控可以看到其中DB125中的参数的数值，这些变量代表着总线中从站的状态。 2 每个为代表的含义可看：DB125 的功能 部分 FB125 参数说明： ---------------------------------------------------------------------- 以下参数从1-8均为输入量 ---------------------------------------------------------------------- 1. DP_MASTERSYSTEM (INT) 表示配置的DP主站系统的个数，在本例中为1。 2．EXTERNAL_DP_INTERFACE（BOOL） =0，CPU主站的集成DP接口； =1，外部接口，如CP/IM。 3. MANUAL_MODE (BOOL) =0，自动模式，此模式下不支持单个从站的诊断； =1，手动模式，可以进行单个从站的诊断。 4. SINGLE_STEP_SLAVE (BOOL) 转到下一个出错的DP从站。 5. SINGLE_STEP_ERROR（BOOL） 3 转到正在显示的DP从站的下一个错误。 6. RESET (BOOL) =1，复位，初始化系统。 7. SINGLE_DIAG (BOOL) 只在手动模式下（MANUAL_MODE=1）有效。 =1，读DP从站的诊断。可在SINGLE_DIAG_ADR配置该从站的站号。 8. SINGLE_DIAG_ADR (BYTE) 只在手动模式下（MANUAL_MODE=1）有效。 与SINGLE_DIAG配合使用，在其中设置单独诊断的从站的站号。 --------------------------------------------------------------------- 以下参数9-25均为输出量。 --------------------------------------------------------------------- 9．ALL_DP_SLAVES_OK (BOOL) =0，系统中从站存在故障； =1，系统中从站运行正常。 10．SUM_SLAVES_DIAG (BYTE) 出错的DP从站的数目。 11. SLAVE_ADR (BYTE) 出错的DP从站的站号。 12. SLAVE_STATE (BYTE) 与当前SLAVE_ADR参数指示的从站相对应的状态 错误号 0 1 2 3 从站状态 正常 连接从站失败 出错 未组态或无法诊断 13．SLAVE_IDENT_NO (WORD) 与SLAVE_ADR有关。 14. ERROR_NO (BYTE) 与当前SLAVE_ADR参数指示的从站相对应的错误编号，每个编号都有一个与之相对应的故障信息。 15．ERROR_TYPE (BYTE) 与当前SLAVE_ADR参数指示的从站相对应的错误类型，每个编号都有一个与之相对应的故障...
