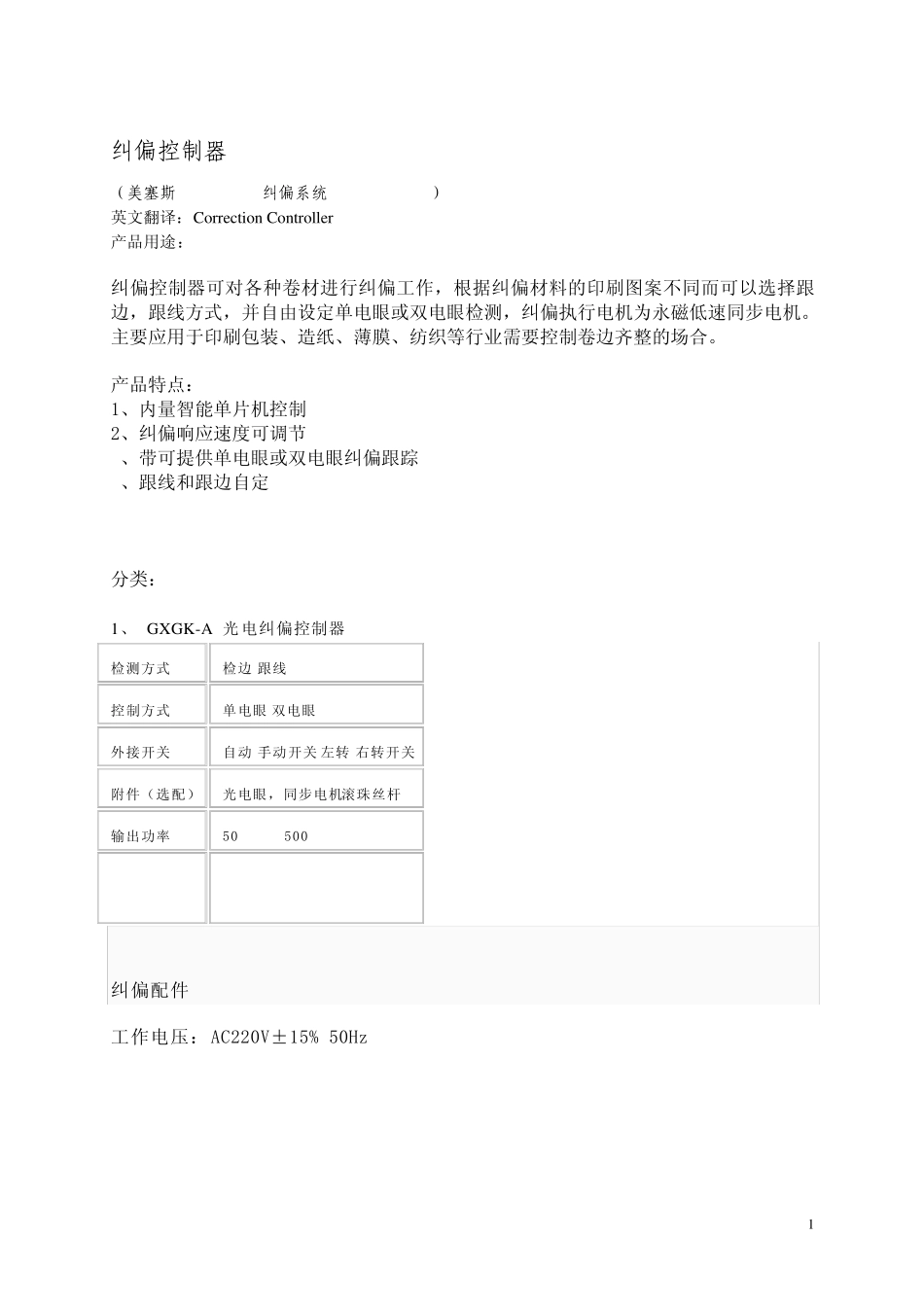

1 纠偏控制器 （美塞斯 Fife Mc01纠偏系统 400/830/1898） 英文翻译：Correction Controller 产品用途： 纠偏控制器可对各种卷材进行纠偏工作，根据纠偏材料的印刷图案不同而可以选择跟边，跟线方式，并自由设定单电眼或双电眼检测，纠偏执行电机为永磁低速同步电机。主要应用于印刷包装、造纸、薄膜、纺织等行业需要控制卷边齐整的场合。 产品特点： 1、内量智能单片机控制 2、纠偏响应速度可调节 3、带可提供单电眼或双电眼纠偏跟踪 4、跟线和跟边自定 分类： 1、 GXGK-A 光电纠偏控制器 检测方式 检边 跟线 控制方式 单电眼 双电眼 外接开关 自动/手动开关 左转/右转开关 附件（选配） 光电眼，同步电机 滚珠丝杆 输出功率 50---500W 纠偏配件 工作电压：AC220V±15% 50Hz 2 纠偏控制器使用说明 1.制器前面板说明： +100-100-500+50LEFTRIGHTS.CMANENTERReSET UPAUTO （1）显示屏显示什么：显示屏显示不同类型的数据: 〃 以十进制表示的传感器检测有效距离： 〃 STUP输入 〃 错误信息 〃 在参数设定模式下，显示屏显示参数号（例F3）按SETUP 键显示此参数的设定值。 （2）条形显示管： 显示马达位置。在进入参数设定模式时，显示一连续从底部到顶部不断移动的光标。 （3）如何进入和退出功能设定： 在MAN或 AUTO模式下均可按ENTER+RIGHT键进入参数设定模式。 3 按RIGHT或LEFT键可选择不同的参数。 退出参数设定模式同时按ENTER+LEFT键或选择参数F60. 关于参数的设定模式下如何操作参阅参数设定。 （4）在MAN模式下如何进行纠偏（相应的MAN 指示灯亮） 【1】 在手动模式下纠偏 … 按MAN键进入手动控制模式（通常它是用来中断纠偏调整）。MAN键的功能也可通过外部控制（详细信息参阅参数设定F42） 【2】 驱动中心 … 同时按SETUP+S.C键，驱动器定位在行程的中心位置（当限位开关位置改变时数码管显示的数值将超出〒 80，此时应按照参数F21进行设定。 【3】 手动驱动器定位： … 按LEFT和 RIGHT键使驱动器定位在目标点上，同时按SETUP+LEFT或RIGHT键时可连续移动。 【4】 驱动位置显示 … 按SETUP键显示驱动器相对参考点的位置，显示值单位是 mm,0表示行程的中心位置。 （5）在AUTO模式下如何进行纠偏（相应的AUTO指示灯亮） 【1】 在AUTO模式下纠偏 … 按AUTO键进入自动纠偏控制模式。 … AUTO键的功能也可通过外部控制（详细信息参阅参数设定F42） 4 ...
