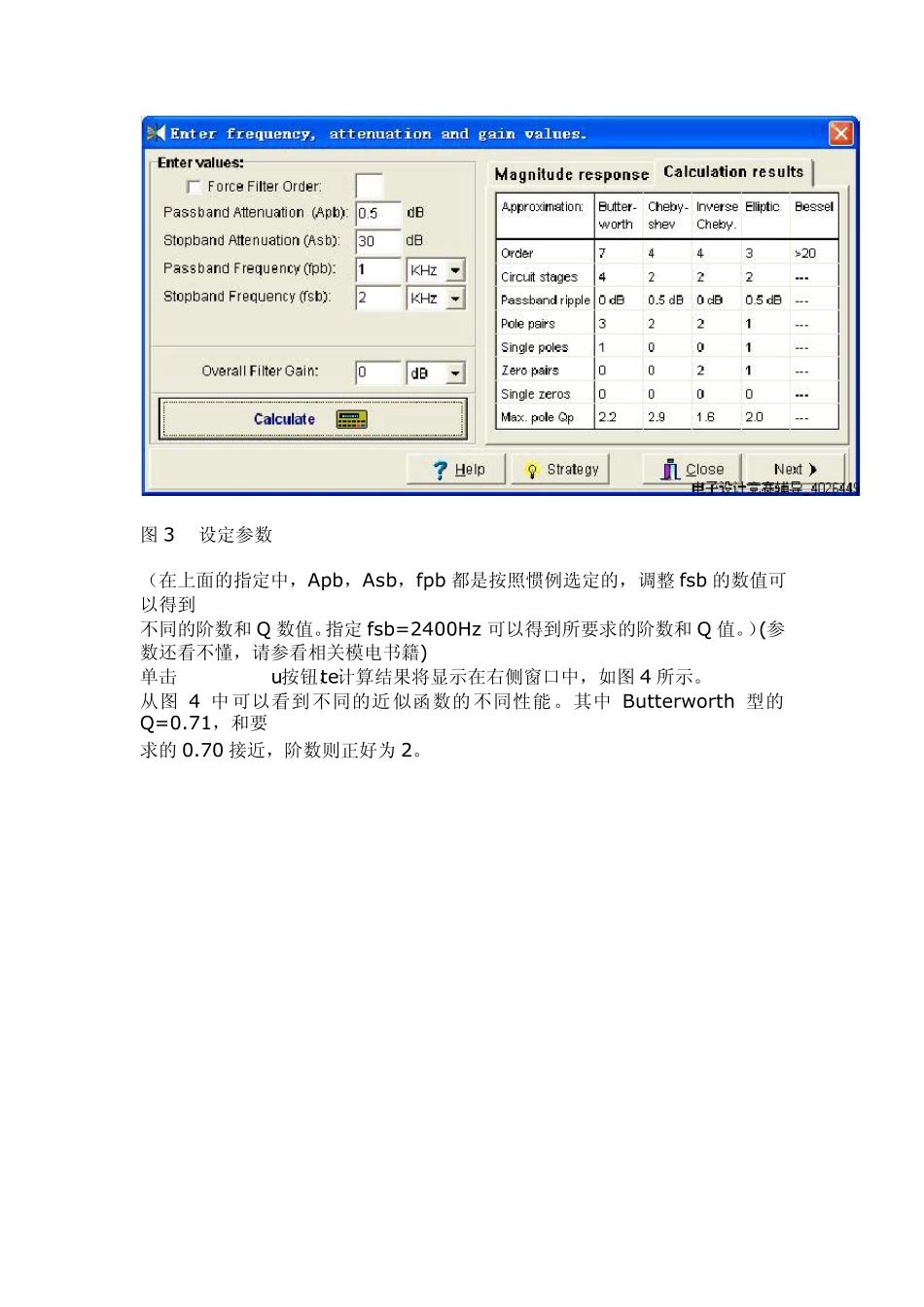

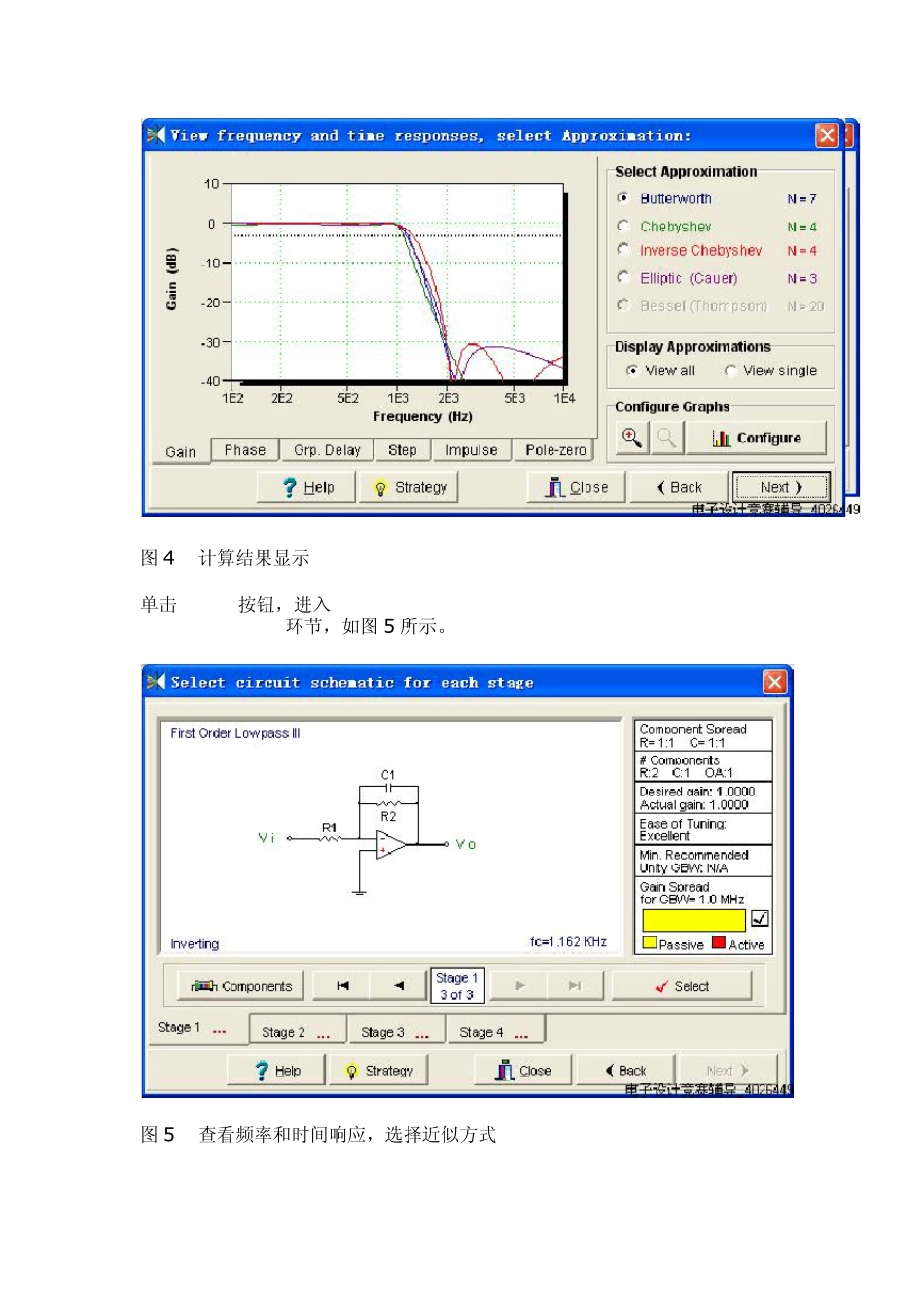

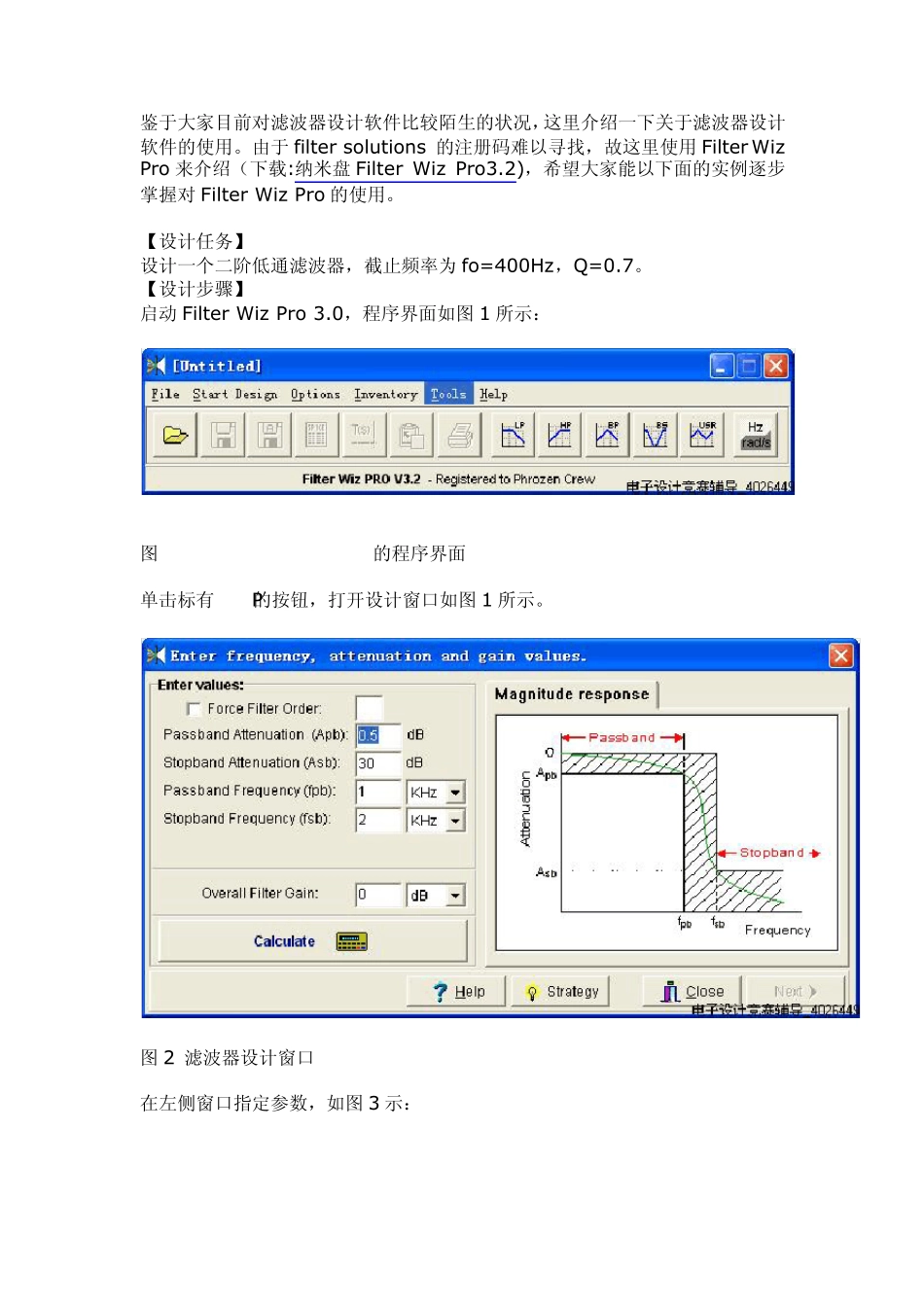

鉴于大家目前对滤波器设计软件比较陌生的状况，这里介绍一下关于滤波器设计软件的使用。由于filter solutions 的注册码难以寻找，故这里使用Filter Wiz Pro 来介绍（下载:纳米盘 Filter Wiz Pro3.2)，希望大家能以下面的实例逐步掌握对Filter Wiz Pro 的使用。 【设计任务】 设计一个二阶低通滤波器，截止频率为 fo=400Hz，Q=0.7。 【设计步骤】 启动 Filter Wiz Pro 3.0，程序界面如图 1 所示： 图 1 Filter Wiz Pro 3.0的程序界面 单击标有“LP”的按钮，打开设计窗口如图 1 所示。 图 2 滤波器设计窗口 在左侧窗口指定参数，如图 3 示： 图3 设定参数 （在上面的指定中，Apb，Asb，fpb 都是按照惯例选定的，调整fsb 的数值可以得到 不同的阶数和Q 数值。指定fsb=2400Hz可以得到所要求的阶数和Q 值。）(参数还看不懂，请参看相关模电书籍) 单击“Calculate”按钮，计算结果将显示在右侧窗口中，如图4 所示。 从图4 中可以看到不同的近似函数的不同性能。其中Butterworth 型的Q=0.71，和要 求的0.70 接近，阶数则正好为 2。 图4 计算结果显示 单击“Next”按钮，进入“View frequency and time responses, select Approximation”环节，如图5 所示。 图5 查看频率和时间响应，选择近似方式 图5 显示了不同的近似方式的幅频响应曲线。选择近似方式为 Butterw orth。单击“Next”按钮，进入“Select circuit schematic for each stage”，如图6所示。 图6 选择电路原理图 单击 按钮可以查看和选择不同原理图如图6 所示。 图7 选定电路图 单击“Select”按钮，然后单击“Next”按钮，进入“Calculate component values”环节，在这一环节里，设计者可以选择不同的电阻精度、电容大小等。如图8所示。 图8 计算元器件的参数 不作修改，直接用默认的设置，单击“Next”按钮。 图9 最终结果 图9 显示了电路最终可以实现的滤波器响应曲线。 最后还可以打印相关曲线和原理图，这里我就不在一一描述，希望大家自己实验。 从上面的步骤可以看出，用辅助软件进行滤波器设计是非常直观和方便的。
