Fluent建模教程讲解

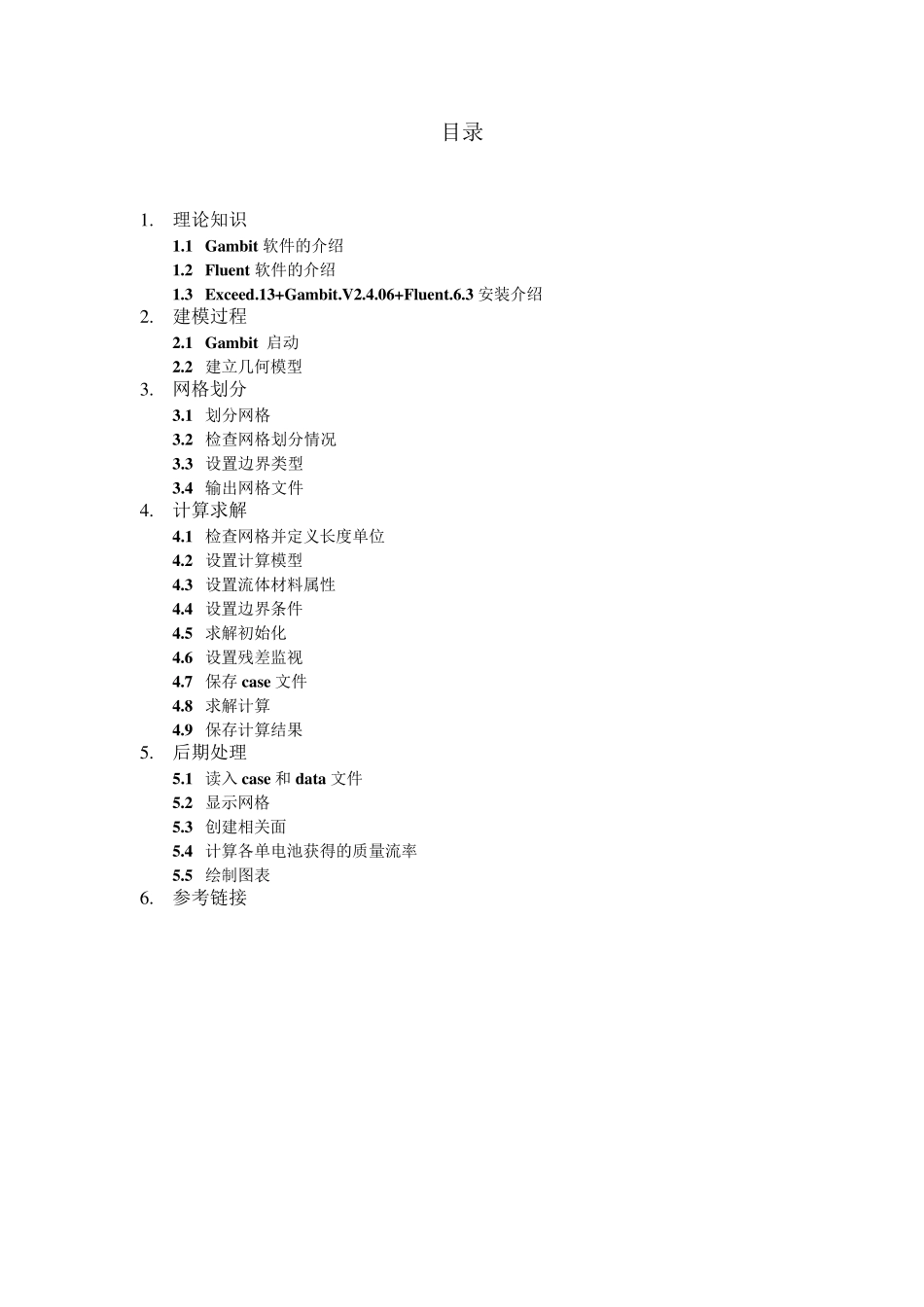

目录 1 . 理论知识 1.1 Gambit 软件的介绍 1.2 Fluent 软件的介绍 1.3 Exceed.13+Gambit.V2.4.06+Fluent.6.3 安装介绍 2 . 建模过程 2.1 Gambit 启动 2.2 建立几何模型 3 . 网格划分 3.1 划分网格 3.2 检查网格划分情况 3.3 设置边界类型 3.4 输出网格文件 4 . 计算求解 4.1 检查网格并定义长度单位 4.2 设置计算模型 4.3 设置流体材料属性 4.4 设置边界条件 4.5 求解初始化 4.6 设置残差监视 4.7 保存 case 文件 4.8 求解计算 4.9 保存计算结果 5 . 后期处理 5.1 读入 case 和 data 文件 5.2 显示网格 5.3 创建相关面 5.4 计算各单电池获得的质量流率 5.5 绘制图表 6 . 参考链接 第一章 理论知识 1.1 Gambit软件的介绍 GAMBIT 是为了帮助分析者和设计者建立并网格化计算流体力学（CFD）模型和其它科学应用而设计的一个软件包。GAMBIT 通过它的用户界面（GUI）来接受用户的输入。GAMBIT GUI 简单而又直接的做出建立模型、网格化模型、指定模型区域大小等基本步骤，然而这对很多的模型应用已是足够了。 面向CFD 分析的高质量的前处理器，其主要功能包括几何建模和网格生成。由于GAMBIT 本身所具有的强大功能，以及快速的更新，在目前所有的CFD 前处理软件中，GAMBIT 稳居上游。 GAMBIT 软件具有以下特点： ☆ ACIS 内核基础上的全面三维几何建模能力，通过多种方式直接建立点、线、面、体，而且具有强大的布尔运算能力，ACIS 内核已提高为ACIS R12。该功能大大领先于其它CAE 软件的前处理器； ☆ 可对自动生成的Journal 文件进行编辑，以自动控制修改或生成新几何与网格； ☆ 可以导入PRO/E、UG、CATIA、SOLIDWORKS、ANSYS、PATRAN 等大多数CAD/CAE 软件所建立的几何和网格。导入过程 新增 自动公 差 修补 几何功能，以保证GAMBIT 与CAD 软件接口 的稳定性 和保 真 性 ，使 得 几何质量高，并大大减 轻 工 程师 的工 作 量； ☆ 新增PRO/E、CATIA 等直接接口 ， 使 得 导入过程 更加 直接和方便 ； ☆ 强大的几何修正 功能，在导入几何时 会 自动合 并重 合 的点、线、面；新增 几何修正 工 具条 ，在消 除 短 边 、缝 合 缺 口 、修补 尖 角 、去 除 小面、去 除 单独 辅 助线和修补 倒 角 时 更加 快速、自动、灵 活 ，而且准 确 保 证 几何体的精 度 ； ☆...
