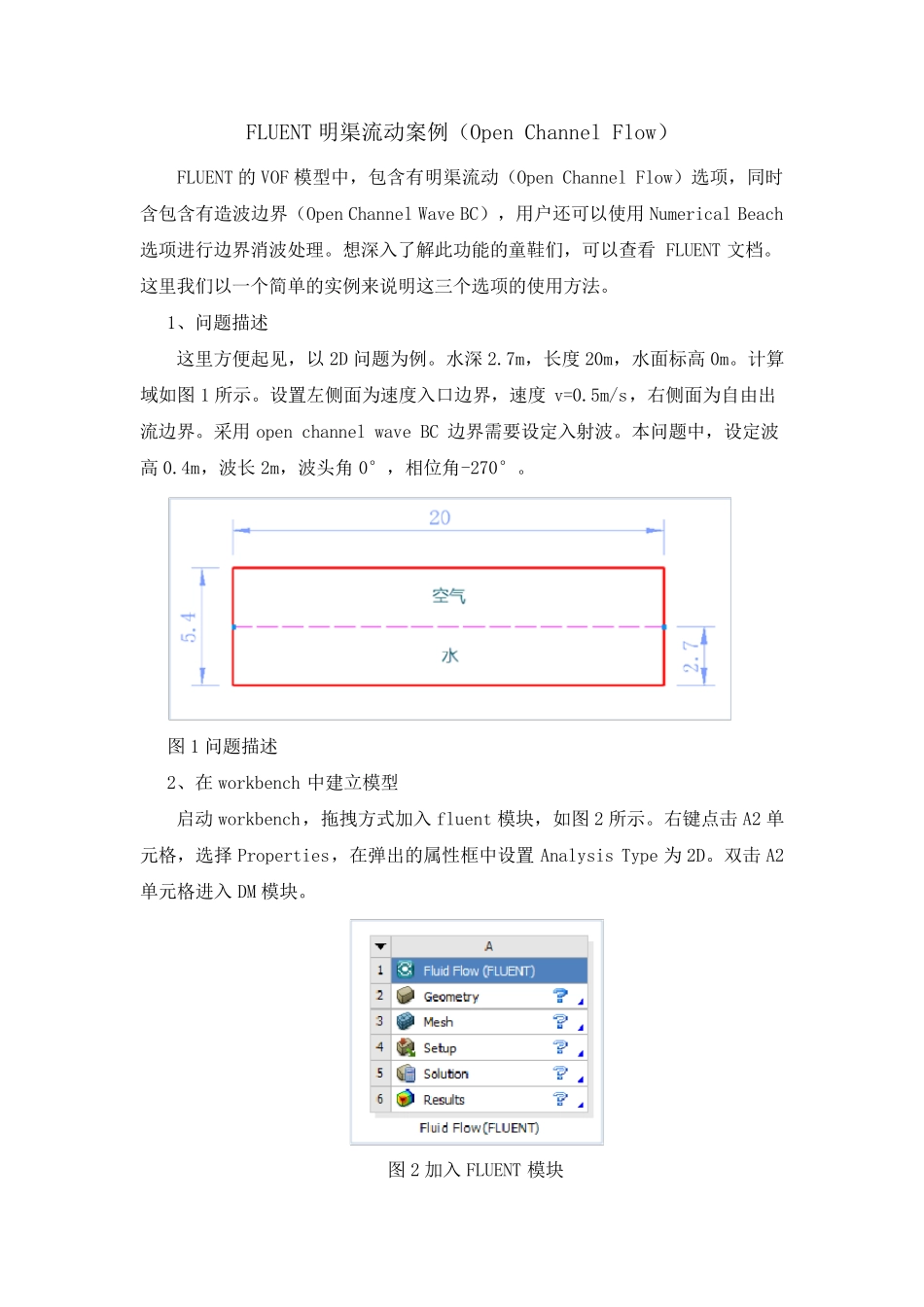

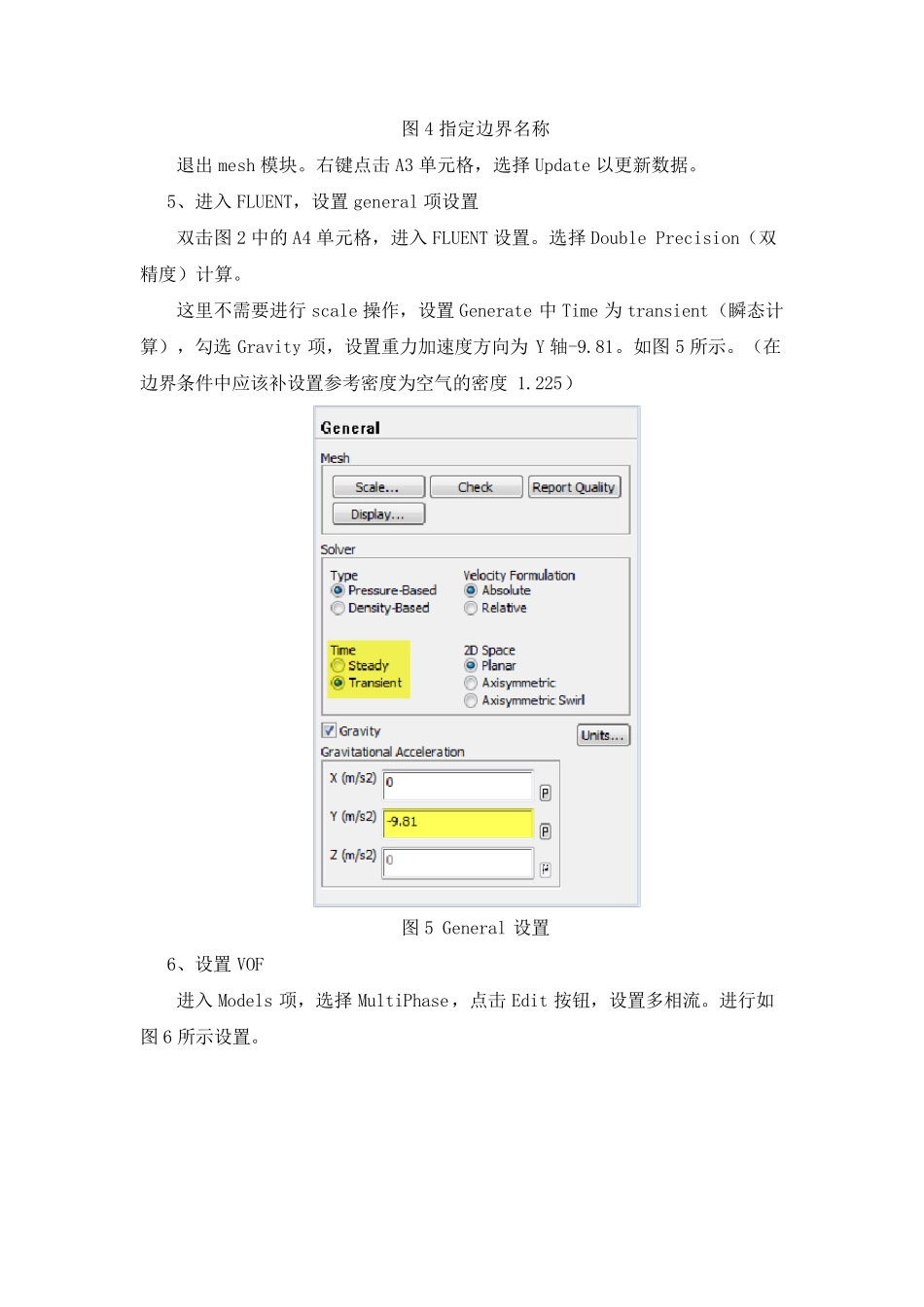

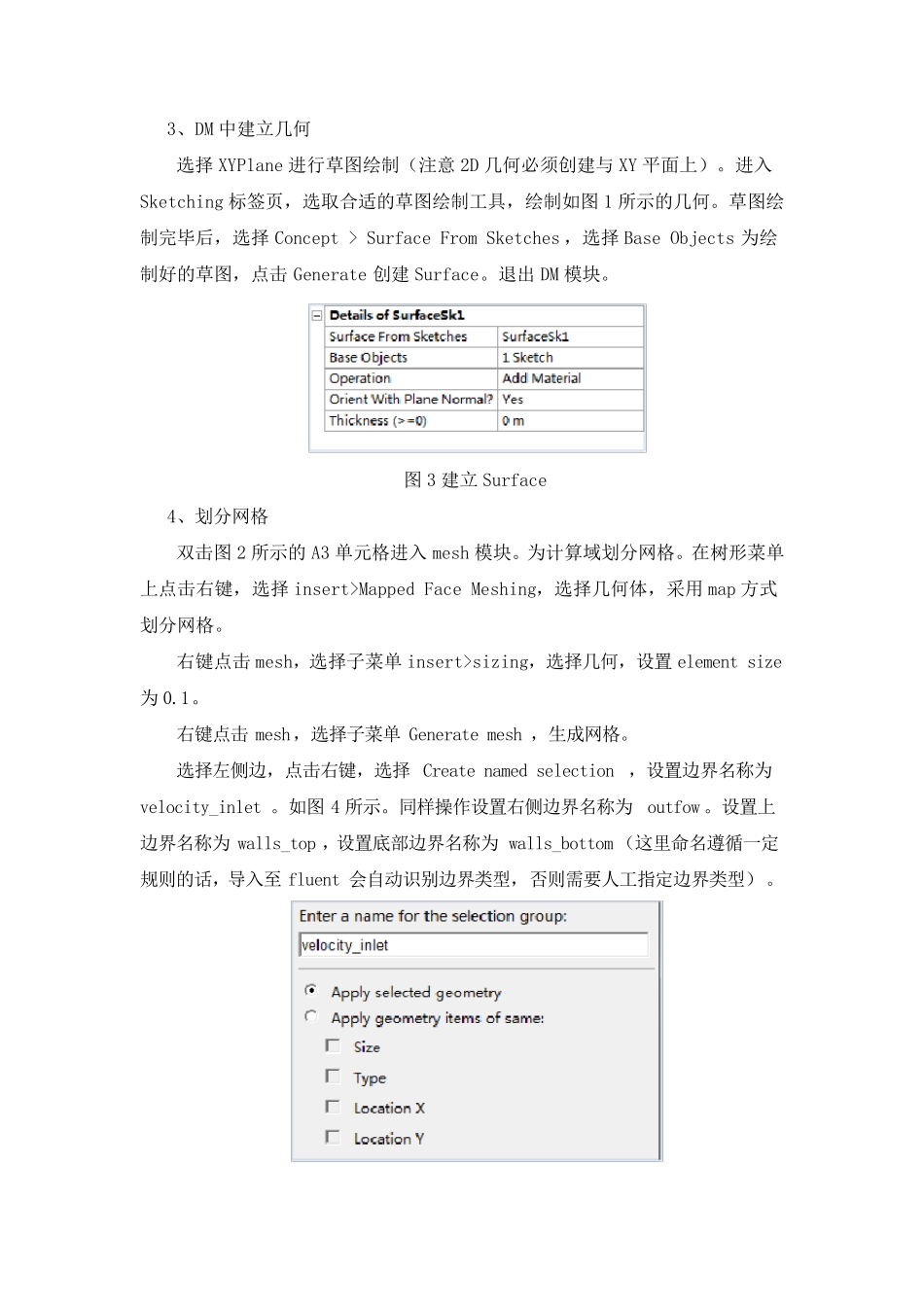

FLUENT 明渠流动案例(Open Channel Flow) FLUENT 的VOF 模型中,包含有明渠流动(Open Channel Flow)选项,同时含包含有造波边界(Open Channel Wave BC),用户还可以使用Numerical Beach选项进行边界消波处理。想深入了解此功能的童鞋们,可以查看FLUENT 文档。这里我们以一个简单的实例来说明这三个选项的使用方法。 1、问题描述 这里方便起见,以2D 问题为例。水深2.7m,长度20m,水面标高0m。计算域如图1 所示。设置左侧面为速度入口边界,速度v=0.5m/s,右侧面为自由出流边界。采用open channel wave BC 边界需要设定入射波。本问题中,设定波高0.4m,波长2m,波头角0°,相位角-270°。 图1 问题描述 2、在 workbench 中建立模型 启动workbench,拖拽方式加入fluent 模块,如图2 所示。右键点击 A2 单元格,选择 Properties,在弹出的属性框中设置Analysis Type 为2D。双击 A2单元格进入DM 模块。 图2 加入FLUENT 模块 3、DM 中建立几何 选择 XYPlane 进行草图绘制(注意 2D 几何必须创建与 XY 平面上)。进入Sketching 标签页,选取合适的草图绘制工具,绘制如图 1 所示的几何。草图绘制完毕后,选择 Concept > Surface From Sketches ,选择 Base Objects 为绘制好的草图,点击 Generate 创建 Surface。退出 DM 模块。 图 3 建立 Surface 4、划分网格 双击图 2 所示的 A3 单元格进入 mesh 模块。为计算域划分网格。在树形菜单上点击右键,选择 insert>Mapped Face Meshing,选择几何体,采用 map 方式划分网格。 右键点击 mesh,选择子菜单 insert>sizing,选择几何,设置 element size为 0.1。 右键点击 mesh,选择子菜单 Generate mesh ,生成网格。 选择左侧边,点击右键,选择 Create named selection ,设置边界名称为velocity_inlet 。如图 4 所示。同样操作设置右侧边界名称为 outfow 。设置上边界名称为 walls_top ,设置底部边界名称为 walls_bottom (这里命名遵循一定规则的话,导入至 fluent 会自动识别边界类型,否则需要人工指定边界类型)。 图4 指定边界名称 退出mesh 模块。右键点击A3 单元格,选择Update 以更新数据。 5、进入 FLUENT,设置 general 项设置 双击图2 中的 A4 单元格,进入 FLUENT 设置。选择Double Precision(双精度)计算。 这里不需要进行 scale 操作,设置...
