FMI51电容式液位计简要操作

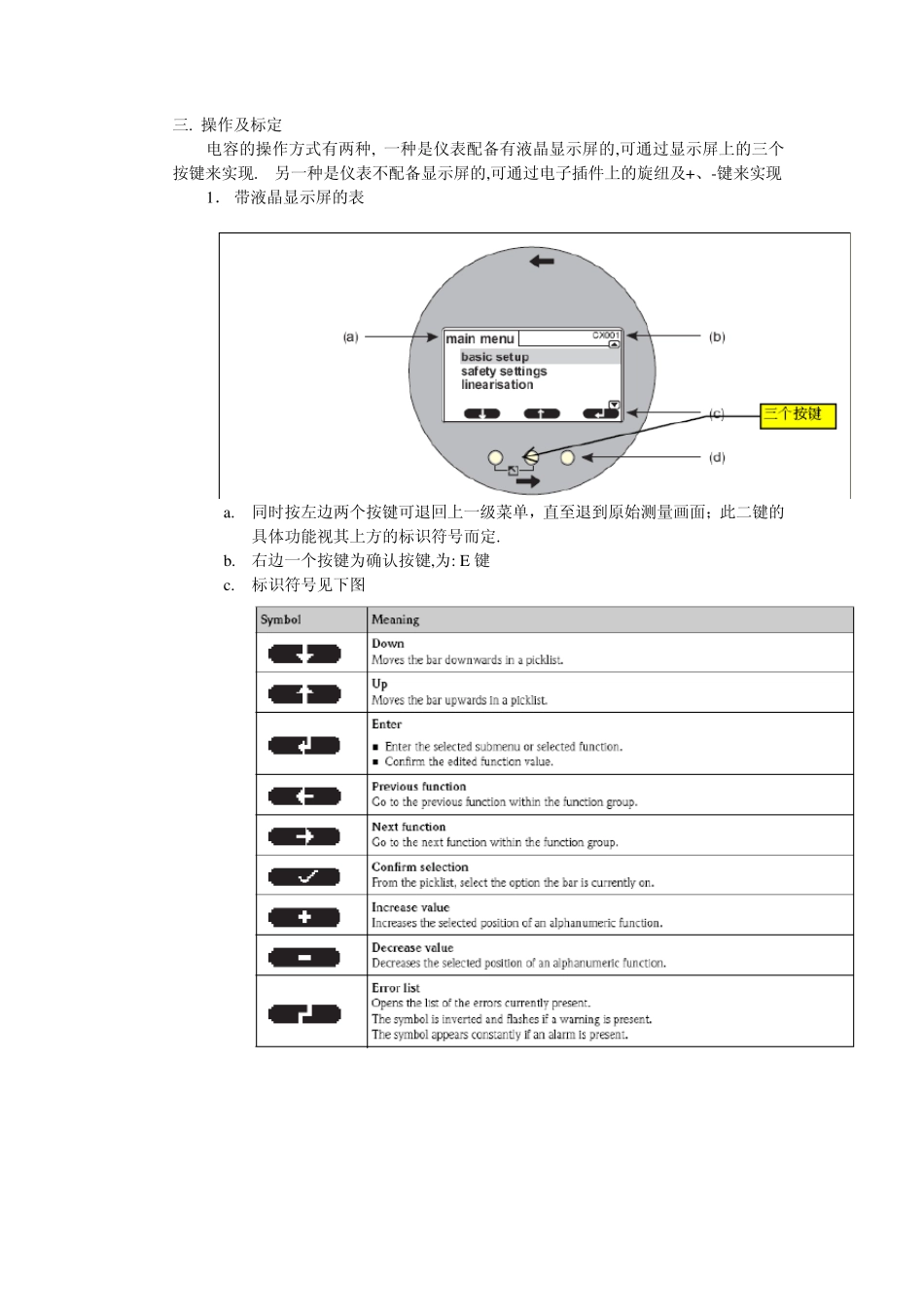

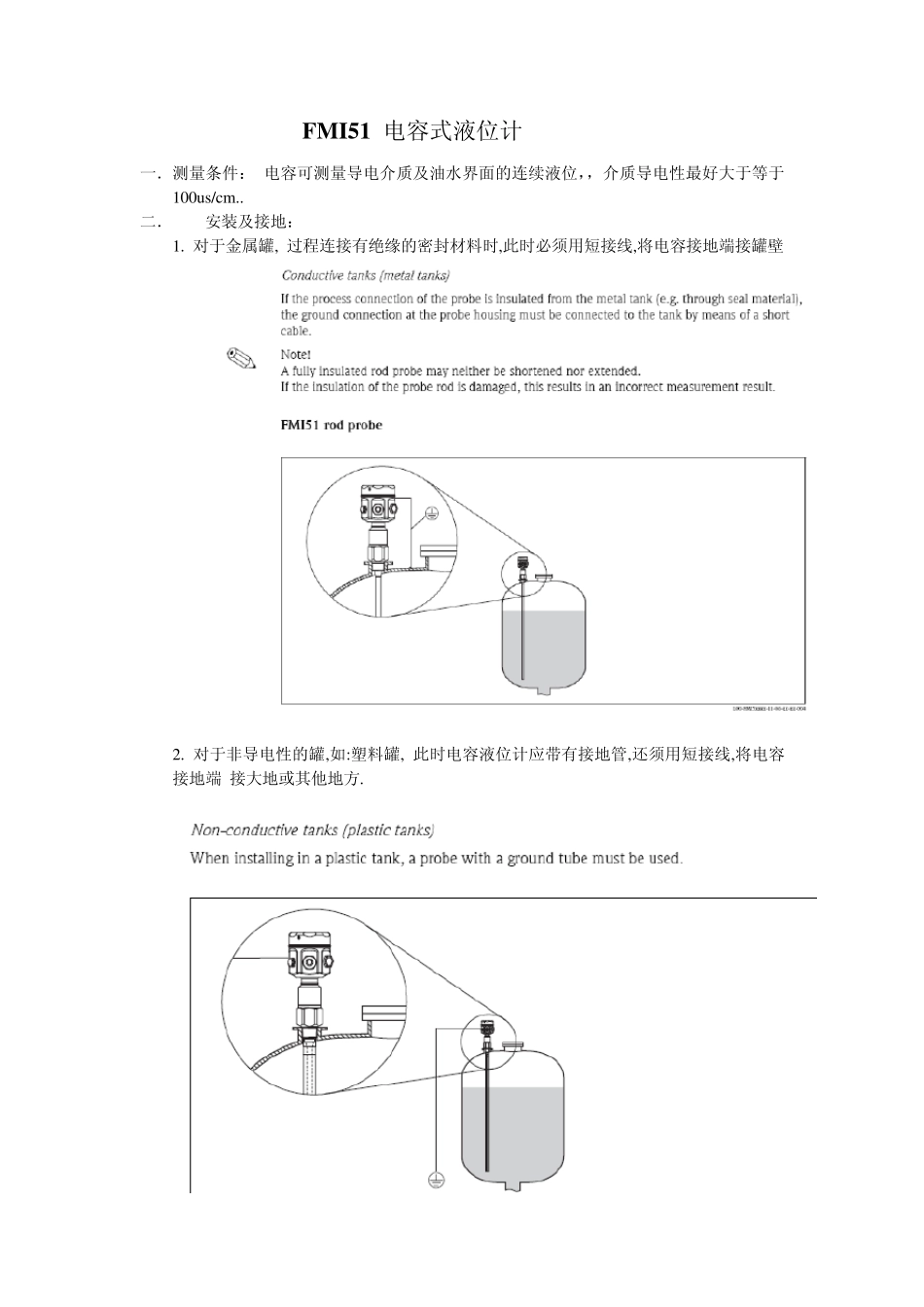

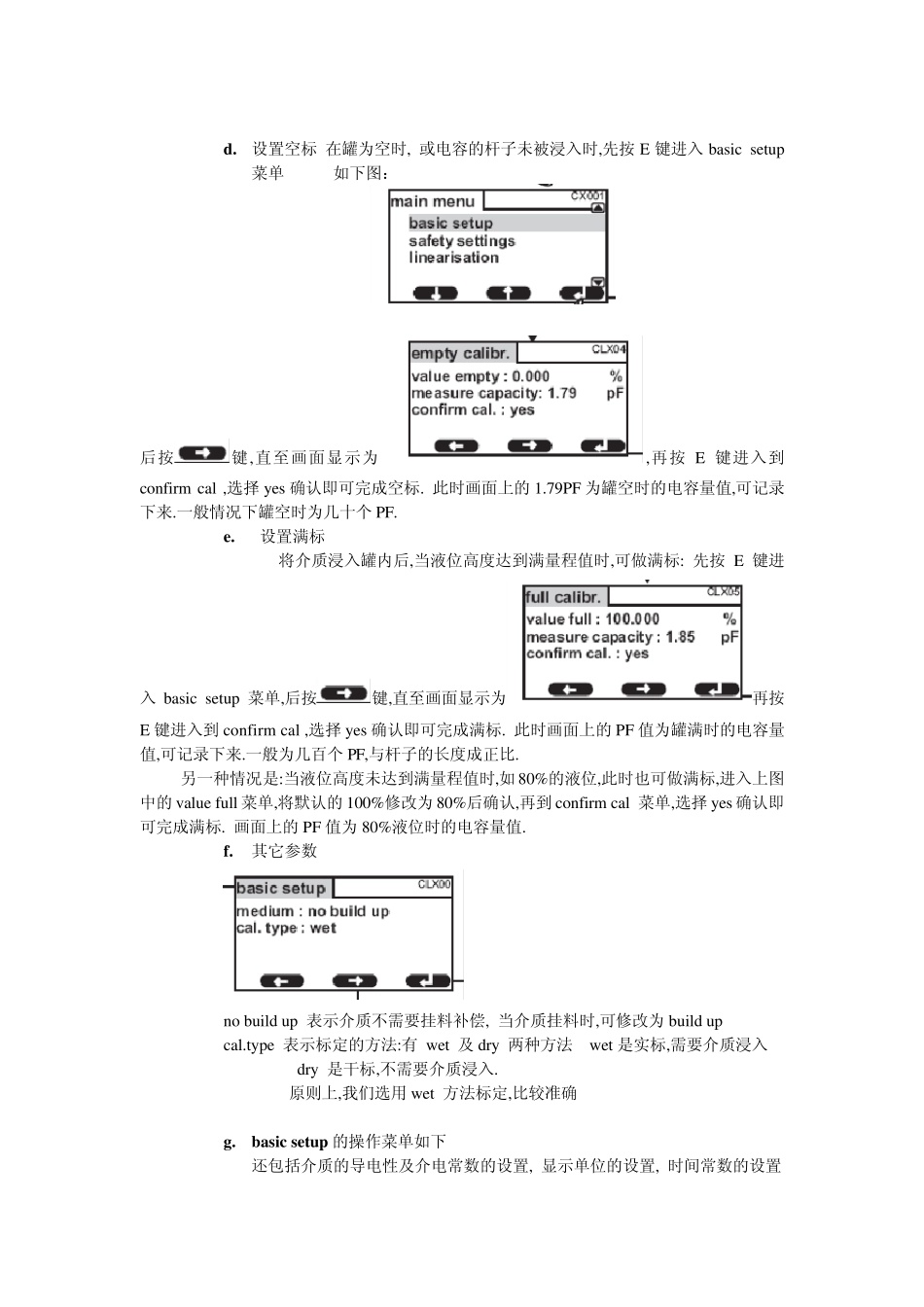

FM I51 电容式液位计 一．测量条件： 电容可测量导电介质及油水界面的连续液位，，介质导电性最好大于等于100us/cm.. 二． 安装及接地： 1. 对于金属罐, 过程连接有绝缘的密封材料时,此时必须用短接线,将电容接地端接罐壁 2. 对于非导电性的罐,如:塑料罐, 此时电容液位计应带有接地管,还须用短接线,将电容接地端 接大地或其他地方. 三. 操作及标定 电容的操作方式有两种, 一种是仪表配备有液晶显示屏的,可通过显示屏上的三个按键来实现. 另一种是仪表不配备显示屏的,可通过电子插件上的旋纽及+、-键来实现 1． 带液晶显示屏的表 a. 同时按左边两个按键可退回上一级菜单，直至退到原始测量画面；此二键的具体功能视其上方的标识符号而定. b. 右边一个按键为确认按键,为: E 键 c. 标识符号见下图 d. 设置空标 在罐为空时, 或电容的杆子未被浸入时,先按E 键进入basic setup 菜单 如下图： 后按 键,直至画面显示为,再按E 键进入到confirm cal ,选择yes 确认即可完成空标. 此时画面上的1.79PF 为罐空时的电容量值,可记录下来.一般情况下罐空时为几十个 PF. e. 设置满标 将介质浸入罐内后,当液位高度达到满量程值时,可做满标: 先按E 键进入basic setup 菜单,后按 键,直至画面显示为再按E 键进入到confirm cal ,选择yes 确认即可完成满标. 此时画面上的PF 值为罐满时的电容量值,可记录下来.一般为几百个 PF,与杆子的长度成正比. 另一种情况是:当液位高度未达到满量程值时,如80%的液位,此时也可做满标,进入上图中的value full 菜单,将默认的100%修改为80%后确认,再到confirm cal 菜单,选择yes 确认即可完成满标. 画面上的PF 值为80%液位时的电容量值. f. 其它参数 no build up 表示介质不需要挂料补偿, 当介质挂料时,可修改为build up cal.type 表示标定的方法:有 wet 及 dry 两种方法 wet 是实标,需要介质浸入 dry 是干标,不需要介质浸入. 原则上,我们选用 wet 方法标定,比较准确 g. basic setu p 的操作菜单如下 还包括介质的导电性及介电常数的设置, 显示单位的设置, 时间常数的设置 2 ． 不带液晶显示屏的表 此时表的标定不再通过液晶显示屏上的三个按键,而是通过一个转换开关和+、-按键来实现的 具体如何做空标及满标： 1． 空标 将转换开关打到2#位置，同时按下+及—按键大约 2S，直到红灯开始闪烁，释放两按键，红灯闪烁 10S 后停止，数据被保存。 2． 满标 将转换开关打到3#位置，同时按下+及—按键大约 2S，直到红灯开始闪烁，释放两按键，红灯闪烁10S 后停止，数据被保存。
