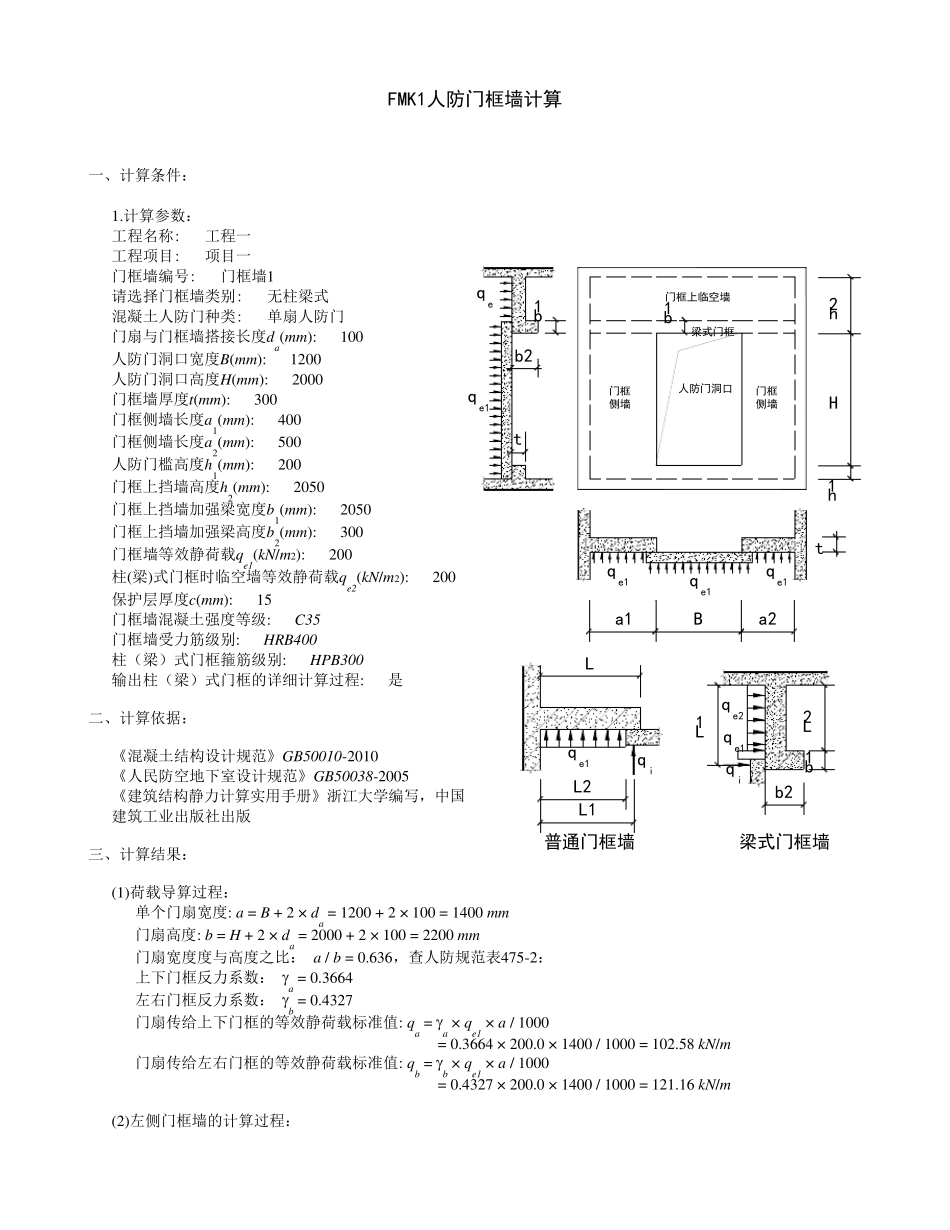

FMK1人防门框墙计算_第1页
1/13

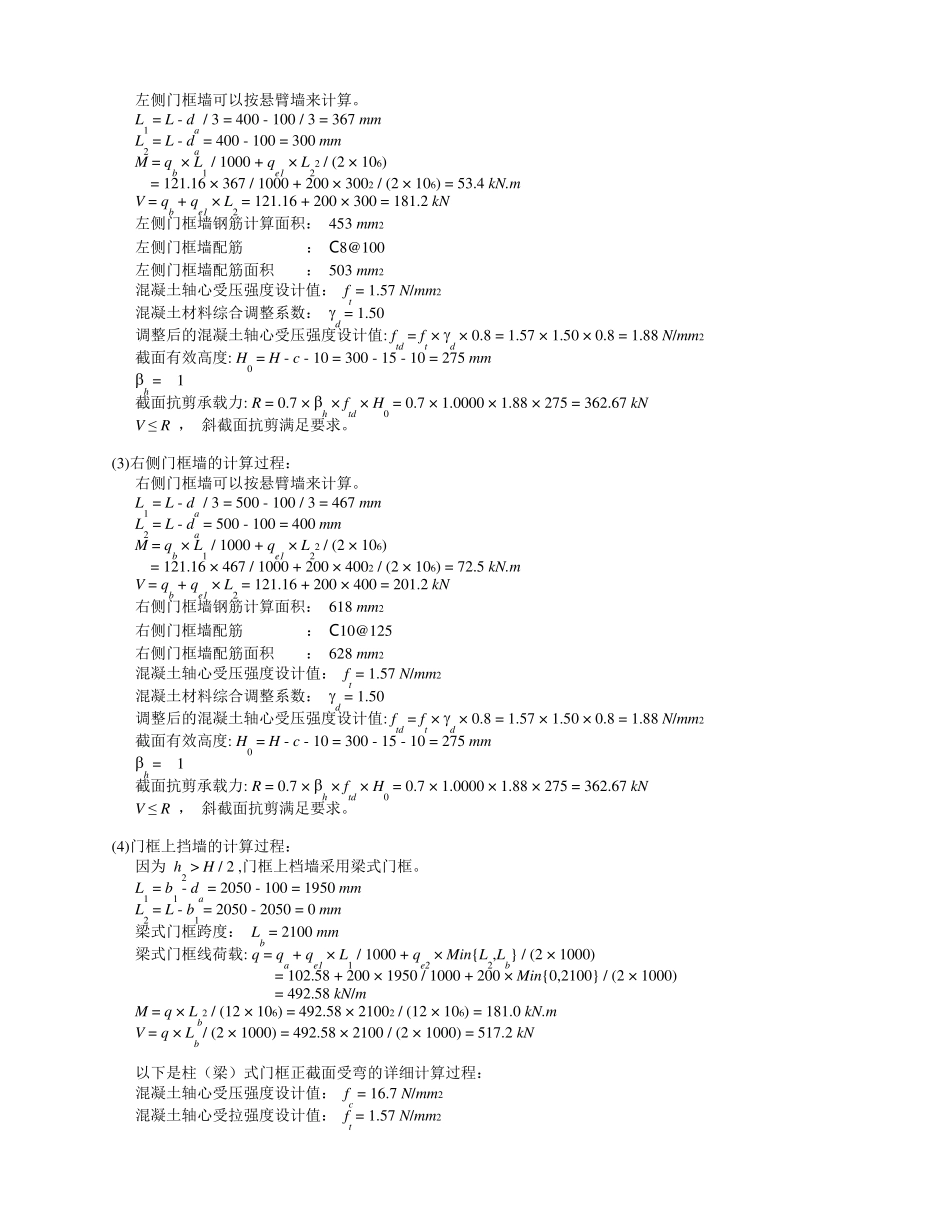

FMK1人防门框墙计算_第2页
2/13

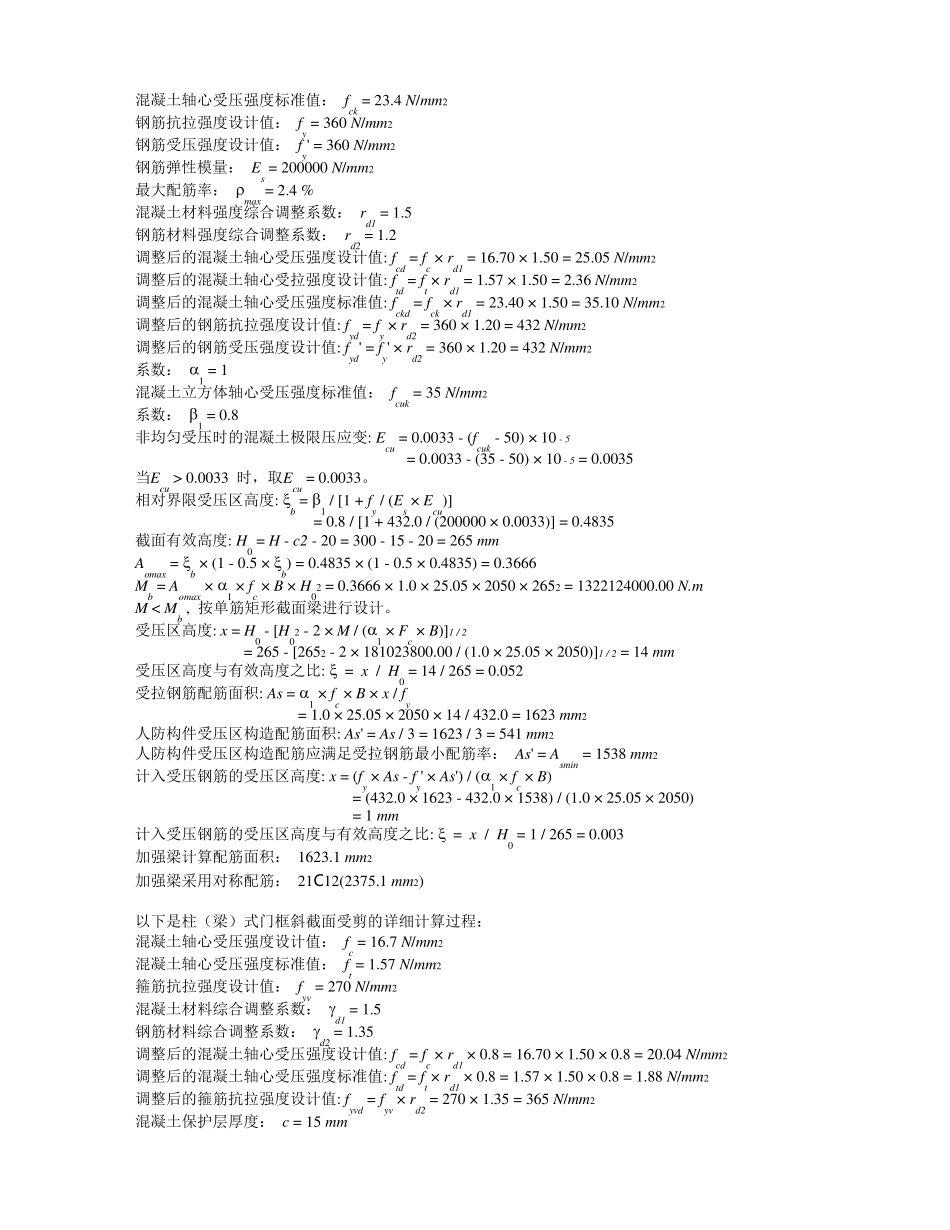

FMK1人防门框墙计算_第3页
3/13
FMK1人防门框墙计算 一、计算条件: 1.计算参数: 工程名称: 工程一 工程项目: 项目一 门框墙编号: 门框墙1 请选择门框墙类别: 无柱梁式 混凝土人防门种类: 单扇人防门 门扇与门框墙搭接长度da(mm): 100 人防门洞口宽度B(mm): 1200 人防门洞口高度H(mm): 2000 门框墙厚度t(mm): 300 门框侧墙长度a1(mm): 400 门框侧墙长度a2(mm): 500 人防门槛高度h1(mm): 200 门框上挡墙高度h2(mm): 2050 门框上挡墙加强梁宽度b1(mm): 2050 门框上挡墙加强梁高度b2(mm): 300 门框墙等效静荷载qe1(kN/m2): 200 柱(梁)式门框时临空墙等效静荷载qe2(kN/m2): 200 保护层厚度c(mm): 15 门框墙混凝土强度等级: C35 门框墙受力筋级别: HRB400 柱(梁)式门框箍筋级别: HPB300 输出柱(梁)式门框的详细计算过程: 是 二、计算依据: 《混凝土结构设计规范》GB50010-2010 《人民防空地下室设计规范》GB50038-2005 《建筑结构静力计算实用手册》浙江大学编写,中国建筑工业出版社出版 三、计算结果: (1)荷载导算过程: 单个门扇宽度: a = B + 2 × da = 1200 + 2 × 100 = 1400 mm 门扇高度: b = H + 2 × da = 2000 + 2 × 100 = 2200 mm 门扇宽度度与高度之比: a / b = 0.636,查人防规范表475-2: 上下门框反力系数: a = 0.3664 左右门框反力系数: b = 0.4327 门扇传给上下门框的等效静荷载标准值: qa = a × qe1 × a / 1000 = 0.3664 × 200.0 × 1400 / 1000 = 102.58 kN/m 门扇传给左右门框的等效静荷载标准值: qb = b × qe1 × a / 1000 = 0.4327 × 200.0 × 1400 / 1000 = 121.16 kN/m (2)左侧门框墙的计算过程: b1梁式门框墙b2qe2qe1qiL2L1Hh2tqeqe1b1b2a1Ba2qe1qe1qe1th1门框上临空墙门框侧墙门框侧墙人防门洞口b1梁式门框Lqe1L2L1qi普通门框墙左侧门框墙可以按悬臂墙来计算。 L1 = L - da / 3 = 400 - 100 / 3 = 367 mm L2 = L - da = 400 - 100 = 300 mm M = qb × L1 / 1000 + qe1 × L22 / (2 × 106) = 121.16 × 367 / 1000 + 200 × 3002 / (2 × 106) = 53.4 kN.m V = qb + qe1 × L2 = 121.16 + 200 × 300 = 181.2 kN 左侧门框墙钢筋计算面积: 453 mm2 左侧门框墙配筋 : C8@100 左侧门框墙...
