FP93表使用说明书1

FP93表使用说明书1_第1页
1/14
FP93表使用说明书1_第2页
2/14
FP93表使用说明书1_第3页
3/14

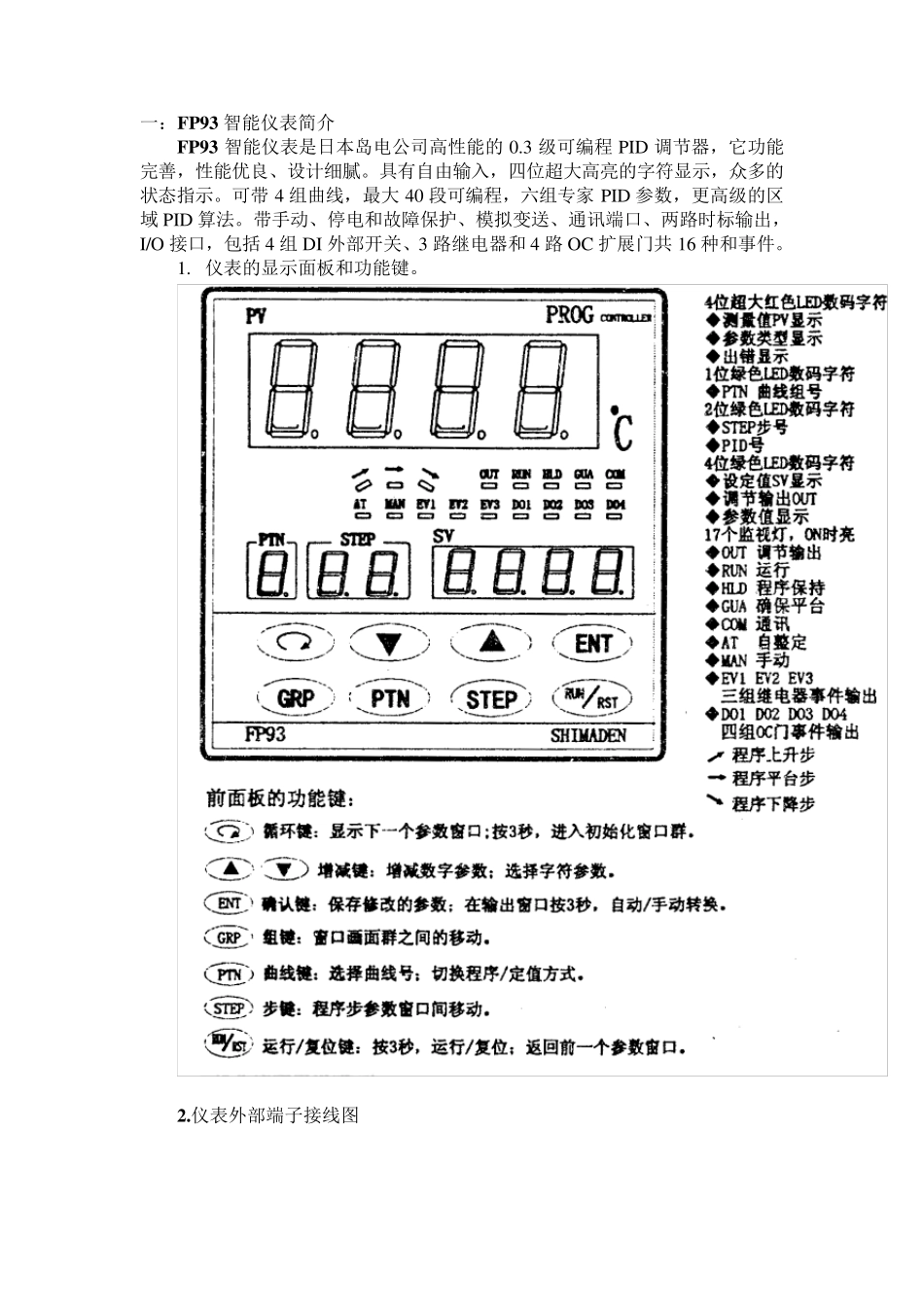

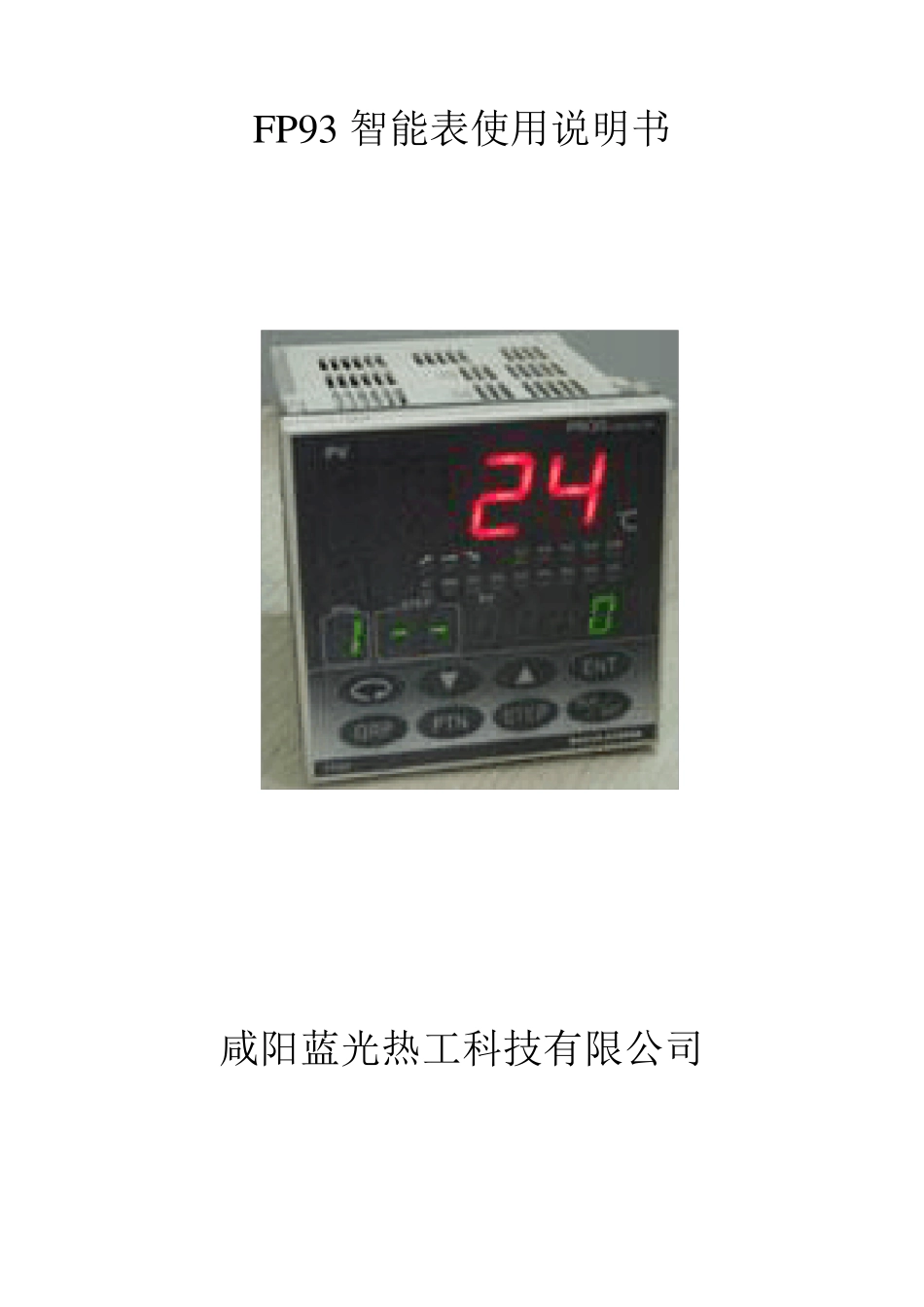

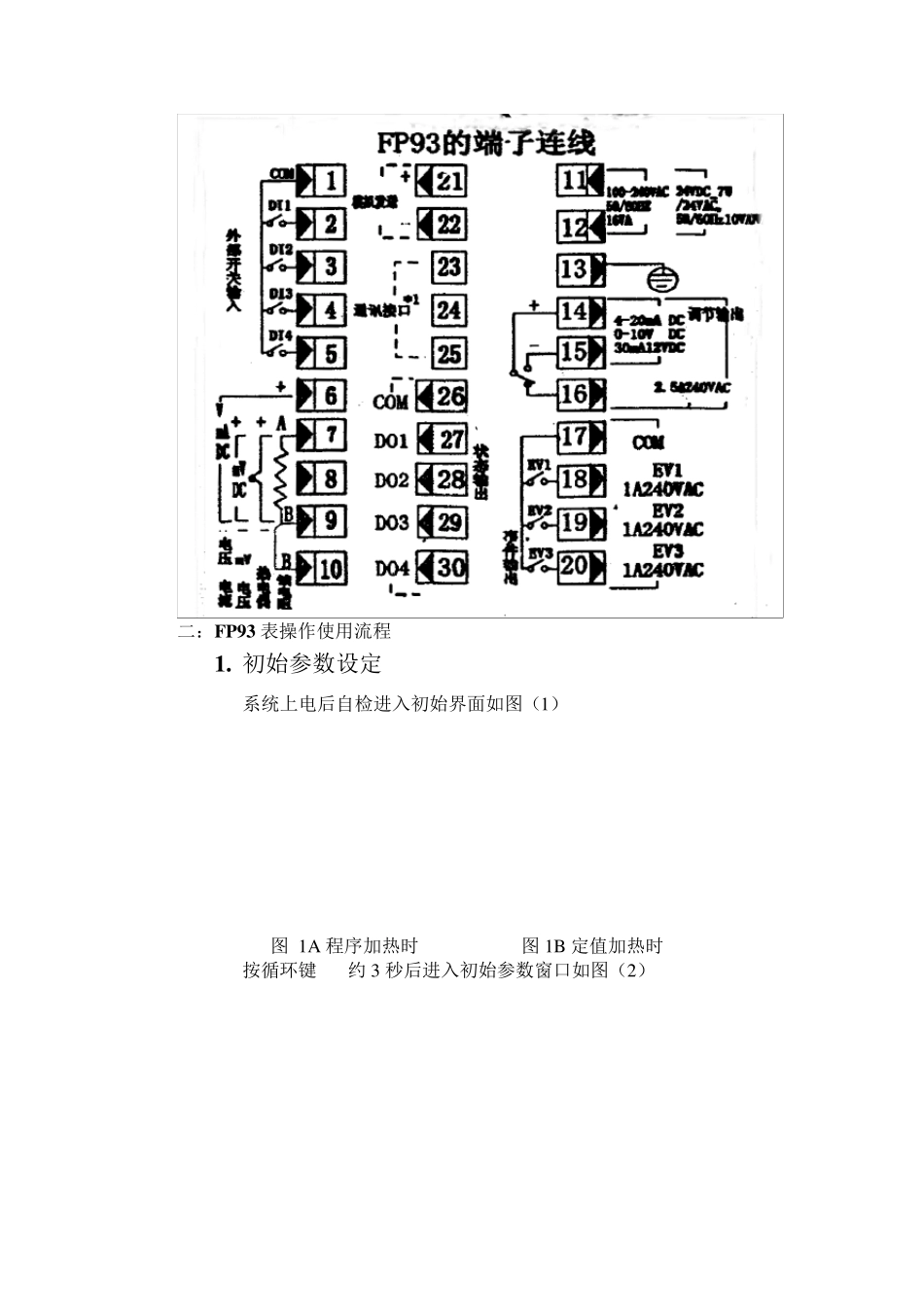

FP93 智能表使用说明书 咸阳蓝光热工科技有限公司 一:FP93 智能仪表简介 FP93 智能仪表是日本岛电公司高性能的0.3 级可编程PID 调节器,它功能完善,性能优良、设计细腻。具有自由输入,四位超大高亮的字符显示,众多的状态指示。可带 4 组曲线,最大 40 段可编程,六组专家 PID 参数,更高级的区域 PID 算法。带手动、停电和故障保护、模拟变送、通讯端口、两路时标输出,I/O 接口,包括 4 组 DI 外部开关、3 路继电器和 4 路 OC 扩展门共 16 种和事件。 1. 仪表的显示面板和功能键。 2.仪表外部端子接线图 二:FP93 表操作使用流程 1. 初始参数设定 系统上电后自检进入初始界面如图(1) 图 1A 程序加热时 图 1B 定值加热时 按循环键约 3 秒后进入初始参数窗口如图(2) 图 2 继续按进如程序组数选择窗口,如图(3) 图 3 注:此窗口初始参数值为4 组曲线. 程序运行时不能设定 设定范围为:1=1 组,40 步 2=2 组,20 步 4=4 组,10 步 调节时使用增减键来调节,然后按确认 返回上层菜单按 继续按进如程序时间单位选择窗口,如图(4) 图 4 注:此窗口初始参数值为小时,程序运行时不能设定 设定范围为:小时:99 时59 分(每段最大时间) 分钟:99 分59 秒(每段最大时间) 调节时使用增减键来调节,然后按确认 返回上层菜单按 继续按进入程序掉电保护选择窗口,如图(5) 图 5 注:此窗口初始参数值为OFF OFF:程序运行电源掉电后,当再次上电时,程序进入复位状态 ON:程序运行电源掉电后,当再次上电时,程序从断点处继续运行,对于定值方式,则总是保持掉电前的状态。 调节时使用增减键来调节,然后按确认 返回上层菜单按 继续按找到超量程/断偶处理选择窗口,如图(6) 图 6 注:此窗口初始参数值为HLd :当实际温度值超过传感器测量温度值时或者偶线断裂时,调节输出功率为0%,程序保持,故障排除后,程序从断点处继续运行。 :调节输出为0%,程序继续运行。 :调节输出为0%,程序复位。 调节时使用增减键来调节,然后按确认 返回上层菜单按 继续按找到传感器量程选择窗口,如图(7 ) 图 7 注:量程选择为06,对应量程代码表 继续按找到温度单位选择窗口,如图(8) 图8 注:此窗口初始值C C: 摄氏温度 F:华氏温度 调节时使用增减键来调节,然后按确认。 继续按找到极性调节选择窗口,如图(9) 图9 注: 此窗口初始值为 ...
