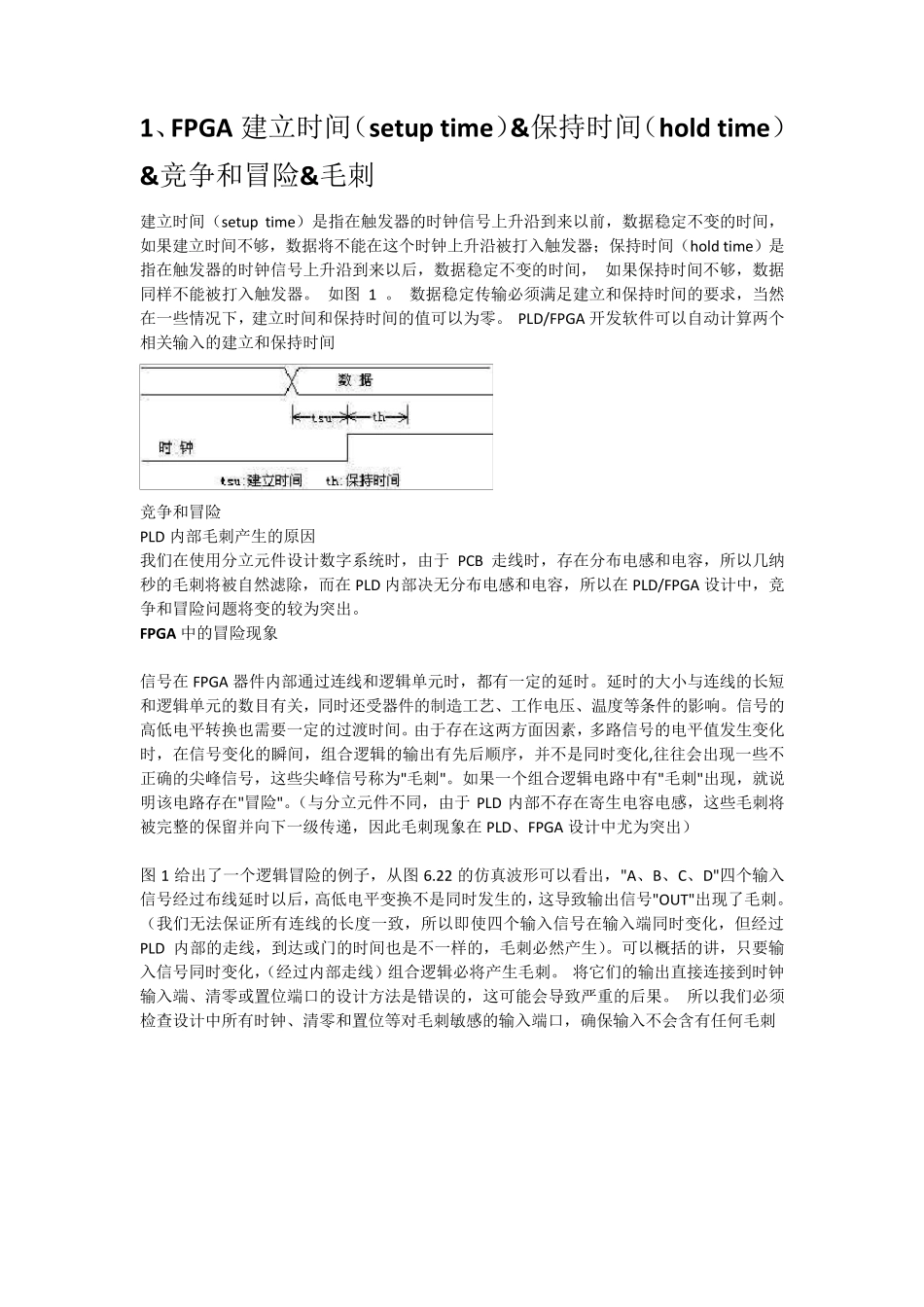

1、FPGA 建立时间（setu p time）&保持时间（hold time）&竞争和冒险&毛刺 建立时间（setu p time）是指在触发器的时钟信号上升沿到来以前，数据稳定不变的时间，如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；保持时间（hold time）是指在触发器的时钟信号上升沿到来以后，数据稳定不变的时间， 如果保持时间不够，数据同样不能被打入触发器。 如图 1 。 数据稳定传输必须满足建立和保持时间的要求，当然在一些情况下，建立时间和保持时间的值可以为零。 PLD/FPGA 开发软件可以自动计算两个相关输入的建立和保持时间 竞争和冒险 PLD 内部毛刺产生的原因 我们在使用分立元件设计数字系统时，由于 PCB 走线时，存在分布电感和电容，所以几纳秒的毛刺将被自然滤除，而在 PLD 内部决无分布电感和电容，所以在 PLD/FPGA 设计中，竞争和冒险问题将变的较为突出。 FPGA 中的冒险现象 信号在 FPGA 器件内部通过连线和逻辑单元时，都有一定的延时。延时的大小与连线的长短和逻辑单元的数目有关，同时还受器件的制造工艺、工作电压、温度等条件的影响。信号的高低电平转换也需要一定的过渡时间。由于存在这两方面因素，多路信号的电平值发生变化时，在信号变化的瞬间，组合逻辑的输出有先后顺序，并不是同时变化,往往会出现一些不正确的尖峰信号，这些尖峰信号称为"毛刺"。如果一个组合逻辑电路中有"毛刺"出现，就说明该电路存在"冒险"。（与分立元件不同，由于 PLD 内部不存在寄生电容电感，这些毛刺将被完整的保留并向下一级传递，因此毛刺现象在 PLD、FPGA 设计中尤为突出） 图 1 给出了一个逻辑冒险的例子，从图 6.22 的仿真波形可以看出，"A、B、C、D"四个输入信号经过布线延时以后，高低电平变换不是同时发生的，这导致输出信号"OUT"出现了毛刺。（我们无法保证所有连线的长度一致，所以即使四个输入信号在输入端同时变化，但经过PLD 内部的走线，到达或门的时间也是不一样的，毛刺必然产生）。可以概括的讲，只要输入信号同时变化，（经过内部走线）组合逻辑必将产生毛刺。 将它们的输出直接连接到时钟输入端、清零或置位端口的设计方法是错误的，这可能会导致严重的后果。 所以我们必须检查设计中所有时钟、清零和置位等对毛刺敏感的输入端口，确保输入不会含有任何毛刺 冒险往往会影响到逻辑电路的稳定性。时钟端口、清零和置位端口对毛刺信号十分敏感，任何一点毛刺都可能会使系统出错...
