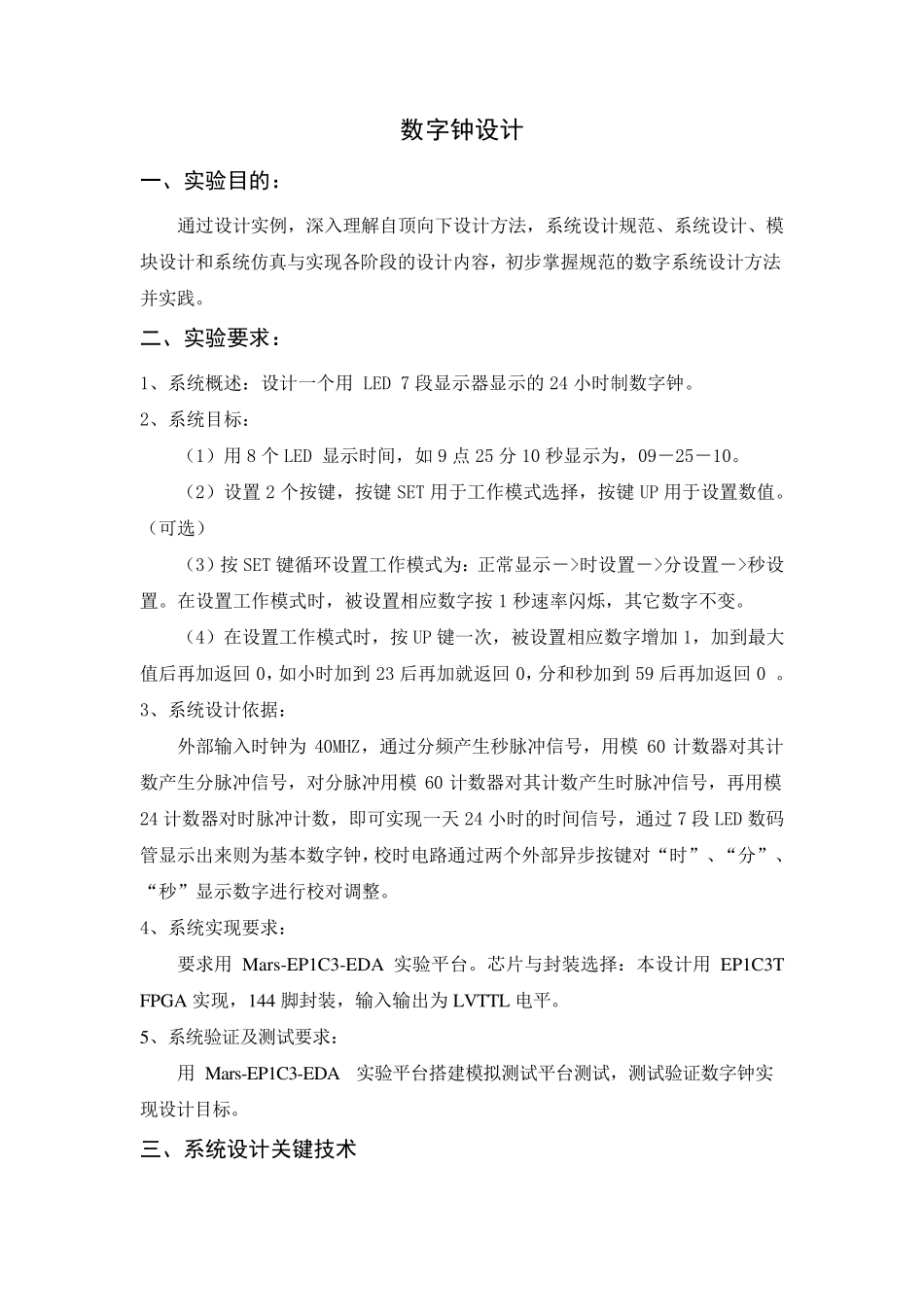

数字钟设计 一、实验目的： 通 过 设 计 实 例 ， 深 入 理 解 自 顶 向 下 设 计 方 法 ， 系 统 设 计 规 范 、 系 统 设 计 、 模块 设 计 和 系 统 仿 真 与 实 现 各 阶 段 的 设 计 内 容 ， 初 步 掌 握 规 范 的 数 字 系 统 设 计 方 法并 实 践 。 二、实验要求： 1、 系 统 概 述 ： 设 计 一 个 用 LED 7 段 显 示 器 显 示 的 24 小 时 制 数 字 钟 。 2、 系 统 目 标 ： （ 1） 用 8 个 LED 显 示 时 间 ， 如 9 点 25 分 10 秒 显 示 为 ， 09－ 25－ 10。 （ 2） 设 置 2 个 按 键 ， 按 键 SET 用 于 工 作 模 式 选 择 ， 按 键 UP 用 于 设 置 数 值 。（ 可 选 ） （ 3） 按 SET 键 循 环 设 置 工 作 模 式 为 ： 正 常 显 示 － >时 设 置 － >分 设 置 － >秒 设 置 。 在 设 置 工 作 模 式 时 ， 被 设 置 相 应 数 字 按 1 秒 速 率 闪 烁 ， 其 它 数 字 不 变 。 （ 4） 在 设 置 工 作 模 式 时 ， 按 UP 键 一 次 ， 被 设 置 相 应 数 字 增 加 1， 加 到 最 大值 后 再 加 返 回 0， 如 小 时 加 到 23 后 再 加 就 返 回 0， 分 和 秒 加 到 59 后 再 加 返 回 0 。 3、 系 统 设 计 依 据 ： 外 部 输 入 时 钟 为40MHZ， 通 过 分 频 产 生 秒 脉 冲 信 号 ， 用 模60 计 数 器 对 其 计数 产 生 分 脉 冲 信 号 ， 对 分 脉 冲 用 模60 计 数 器 对 其 计 数 产 生 时 脉 冲 信 号 ， 再 用 模24 计 数 器 对 时 脉 冲 计 数 ， 即 可 实 现 一 天 24 小 时 的 时 间 信 号 ， 通 过 7 段 LED 数 码管 显 示 出 来 则 为 基 本 数 字 钟 ，校时 电路通 过 两个 外 部 异步 按 键 对 “时 ”、 “分 ”、“秒 ”显 示 数 字 进行校对 调整。 4、 系 统 实 现 要求： 要求用Mars-EP1C3-EDA 实 验平台。 芯片与 封装选 择 ： 本 设 计 用EP1C3T FPGA 实 现 ， 144 脚封装， 输 入 输 出 为 LVTTL 电平。 5、 系 统 验证及...
