FUJINXT特殊零件影像收集TEST01

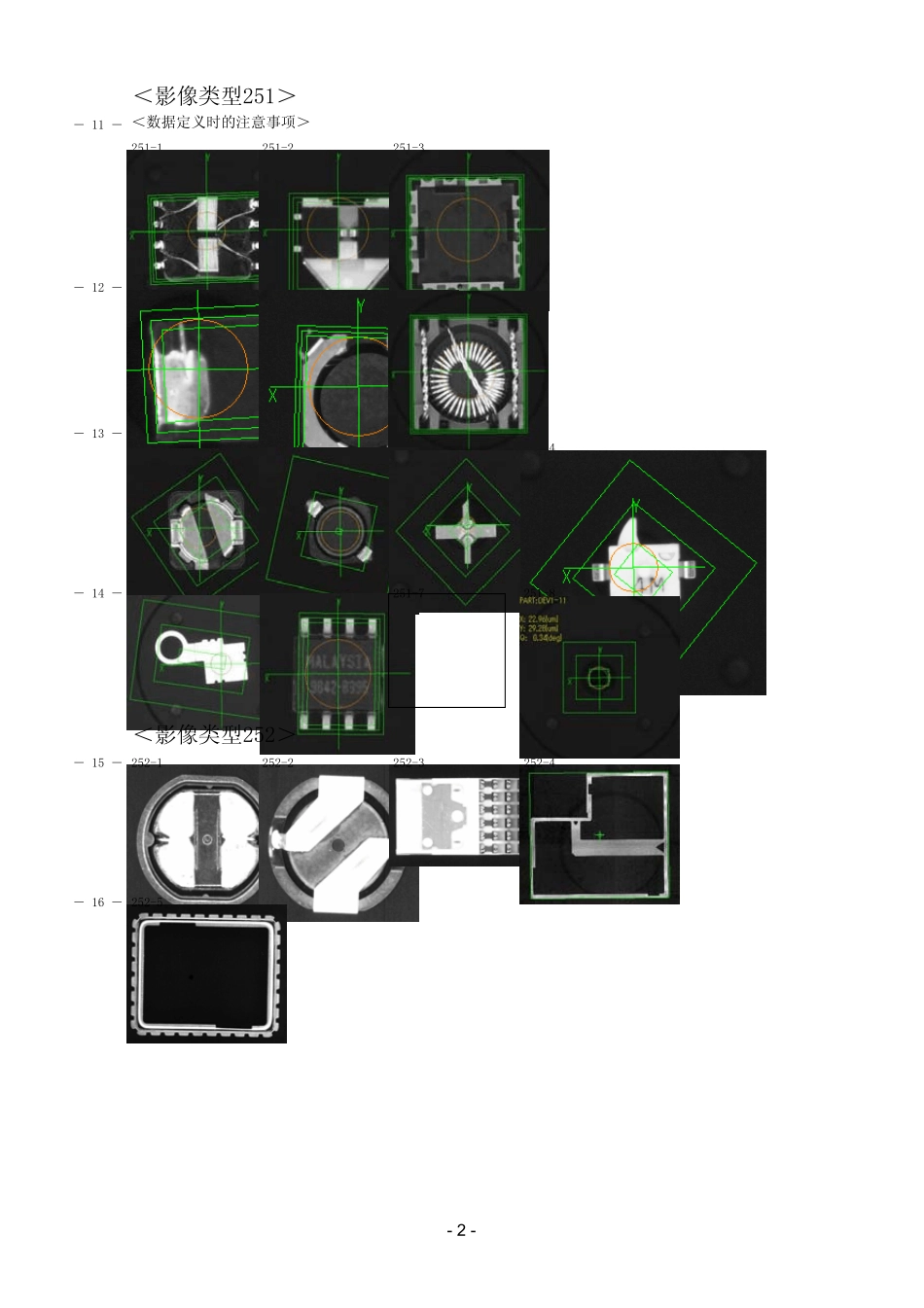

Page＜影像类型70＞― ４―70-170-270-370-4― ５ ―70-570-670-7― ６ ―70-870-970-1070-11― ７ ―70-1270-1370-1470-15― ８ ―70-1670-1770-1870-19― ９ ―70-20― 10 ―＜稳定性 /最佳曝光时间检测方法＞＜影像类型70引脚内侧边定义方法＞目录/影像列表- 1 -＜影像类型251＞― 11 ― ＜数据定义时的注意事项＞251-1251-2251-3― 12 ― 251-4251-5251-6― 13 ― ＜不能使用影像类型251处理的影像示例＞251-1251-2251-3251-4― 14 ― 251-5251-6251-7251-8＜影像类型252＞― 15 ― 252-1252-2252-3252-4― 16 ― 252-5- 2 -＜影像类型240＞― 17 ―240-1240-2240-3― 18 ―240-4＜影像类型142＞― 19 ―142-1142-2＜其他-影像类型＞― 20―其他-1（VT60)其他-2（VT62)其他-3(VT65)其他-4(VT72)― 21 ―其他-5(VT153)其他-6(VT160)其他-7(VT180)其他-8(VT181)- 3 -NXT/AIM 元件数据创建示例集(针对影像类型70)如何对这些元件进行影像处理？ 光源条件光源曝光时间（）中为默认的设置1影像类型:70光源条件:(所有的前灯亮)(40 ms)要点2影像类型:70光源条件:(所有的前光亮)(40 ms)要点3影像类型:70光源条件(所有的前光亮)(40 ms)要点4影像类型:70光源条件:(所有的前光亮)(40 ms)要点影像类型70和123都可用来对该元件进行影像处理。当影像处理的结果（诸如元件生产批号之间的差异等）差别很大时，影像类型70是很少受到这些差异的影响的，因此提供了更稳定的测出。(稳定性测出请参考note1的方法。)影像类型70和123都可用来对该元件进行影像处理。当影像处理的结果（诸如元件生产批号之间的差异等）差别很大时，影像类型70是很少受到这些差异的影响的，因此提供了更稳定的测出。(最优的曝光时间请参考note1的方法。)影像类型153也可以对该类型的元件进行影像处理，但是影像类型70更为稳定些。影像类型153通过跟踪白色主体和引脚的外形来测出元件，接着进行粗略定位，但是跟踪的元件的边缘部分不会出现在影像中。(检测稳定性请参考note1的方法。)影像类型180也可作为该元件的影像处理的侯选对象，因为其有4根引脚，但是如果一旦与主体相连接的部分引脚呈现白色，则不进行影像处理了。左图显示的是该情况的元件，引脚的上下部分均呈现出白色，使用影像类型70来处理此种形态的元件。- 4 -5影像类型:70光源条件:(所有前光亮)(40 ms)要点6影像类型:70光源条件:(所有前光亮)(40 ms)要点7影像类型:...
