FY液下泵说明书

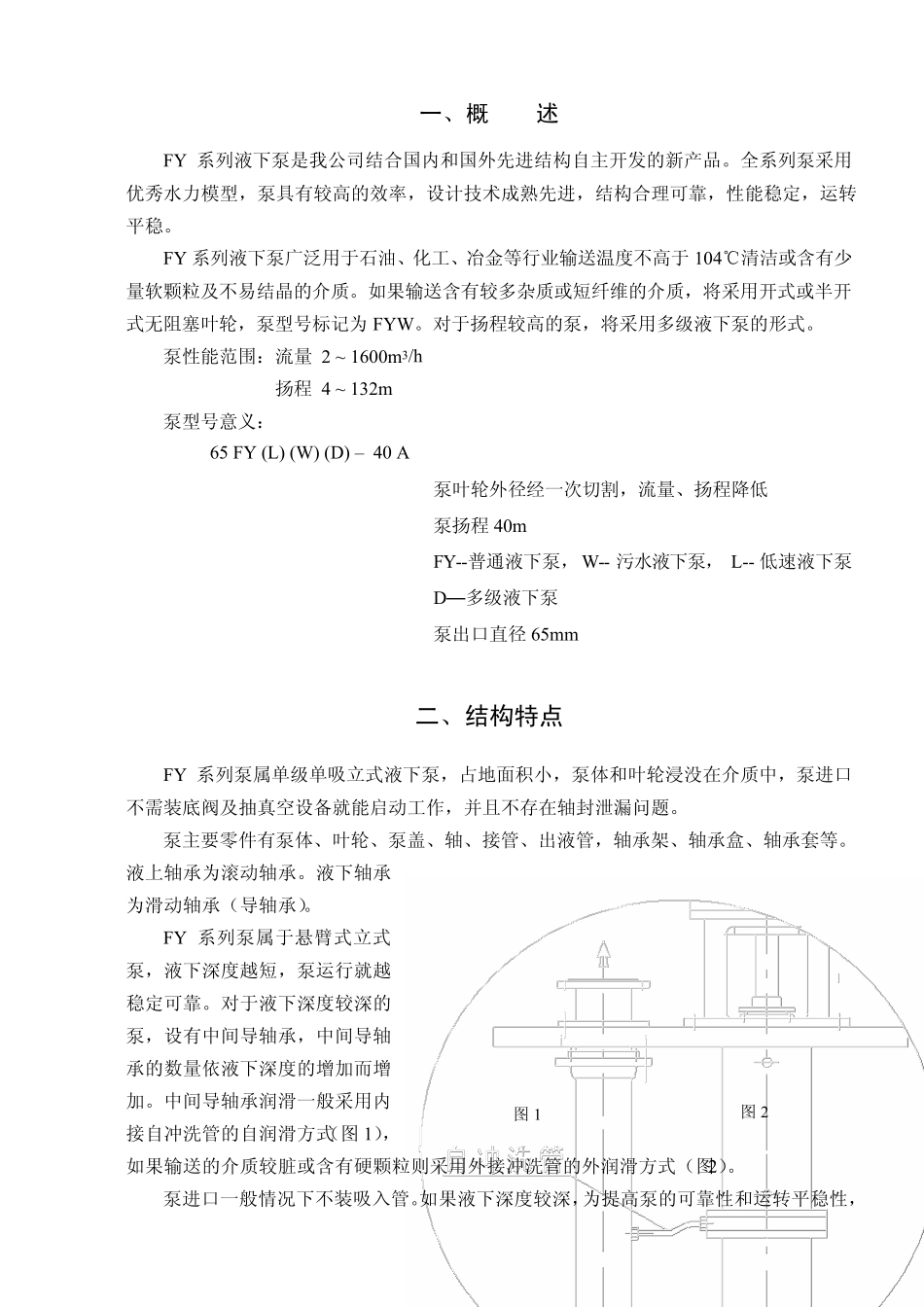

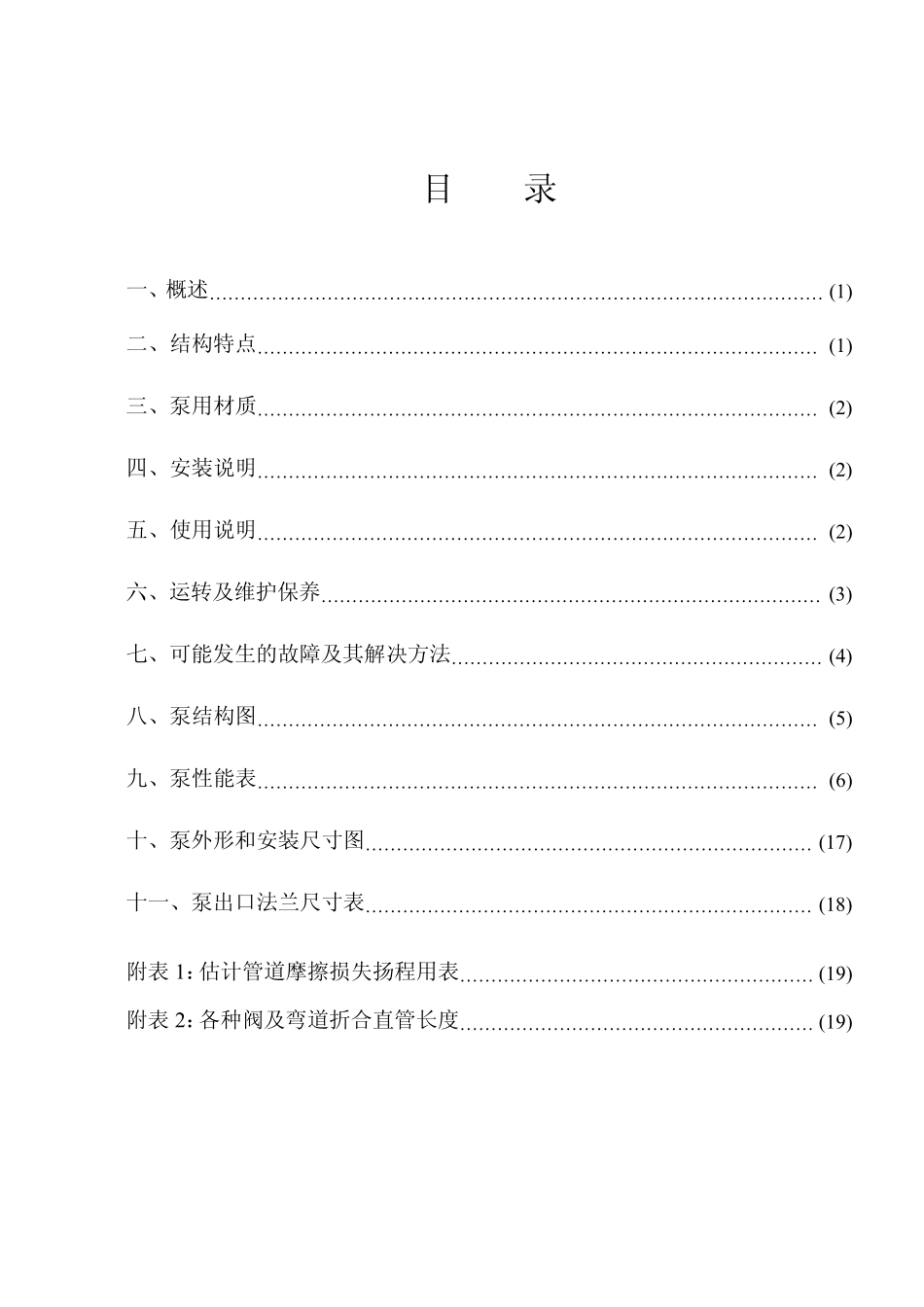

目 录 一、概述… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … … (1) 二、结构特点… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … (1) 三、泵用材质… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … (2) 四、安装说明… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … (2) 五、使用说明… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … (2) 六、运转及维护保养… … … … … … … … … … … … … … … … … … … … … … … … … … … (3) 七、可能发生的故障及其解决方法… … … … … … … … … … … … … … … … … … … … (4) 八、泵结构图… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … (5) 九、泵性能表… … … … … … … … … … … … … … … … … … … … … … … … … … … … … … (6) 十、泵外形和安装尺寸图… … … … … … … … … … … … … … … … … … … … … … … … (17) 十一、泵出口法兰尺寸表… … … … … … … … … … … … … … … … … … … … … … … … (18) 附表 1：估计管道摩擦损失扬程用表… … … … … … … … … … … … … … … … … … … (19) 附表 2：各种阀及弯道折合直管长度… … … … … … … … … … … … … … … … … … … (19) 1一、概 述 FY 系列液下泵是我公司结合国内和国外先进结构自主开发的新产品。全系列泵采用优秀水力模型，泵具有较高的效率，设计技术成熟先进，结构合理可靠，性能稳定，运转平稳。 FY 系列液下泵广泛用于石油、化工、冶金等行业输送温度不高于104℃清洁或含有少量软颗粒及不易结晶的介质。如果输送含有较多杂质或短...
