G120与S1200PROFIBUS通信

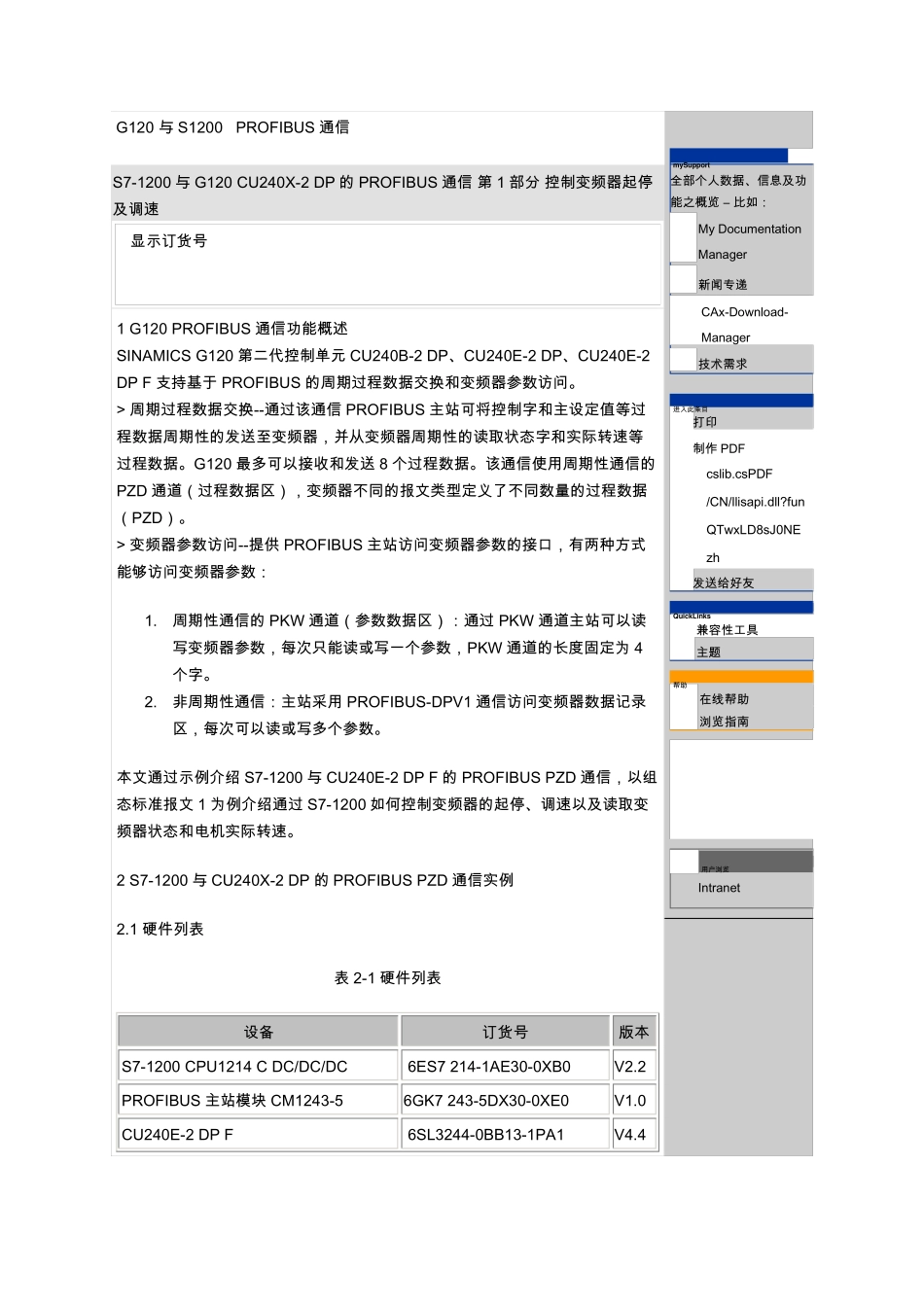

G120与S1200PROFIBUS通信_第1页
1/13

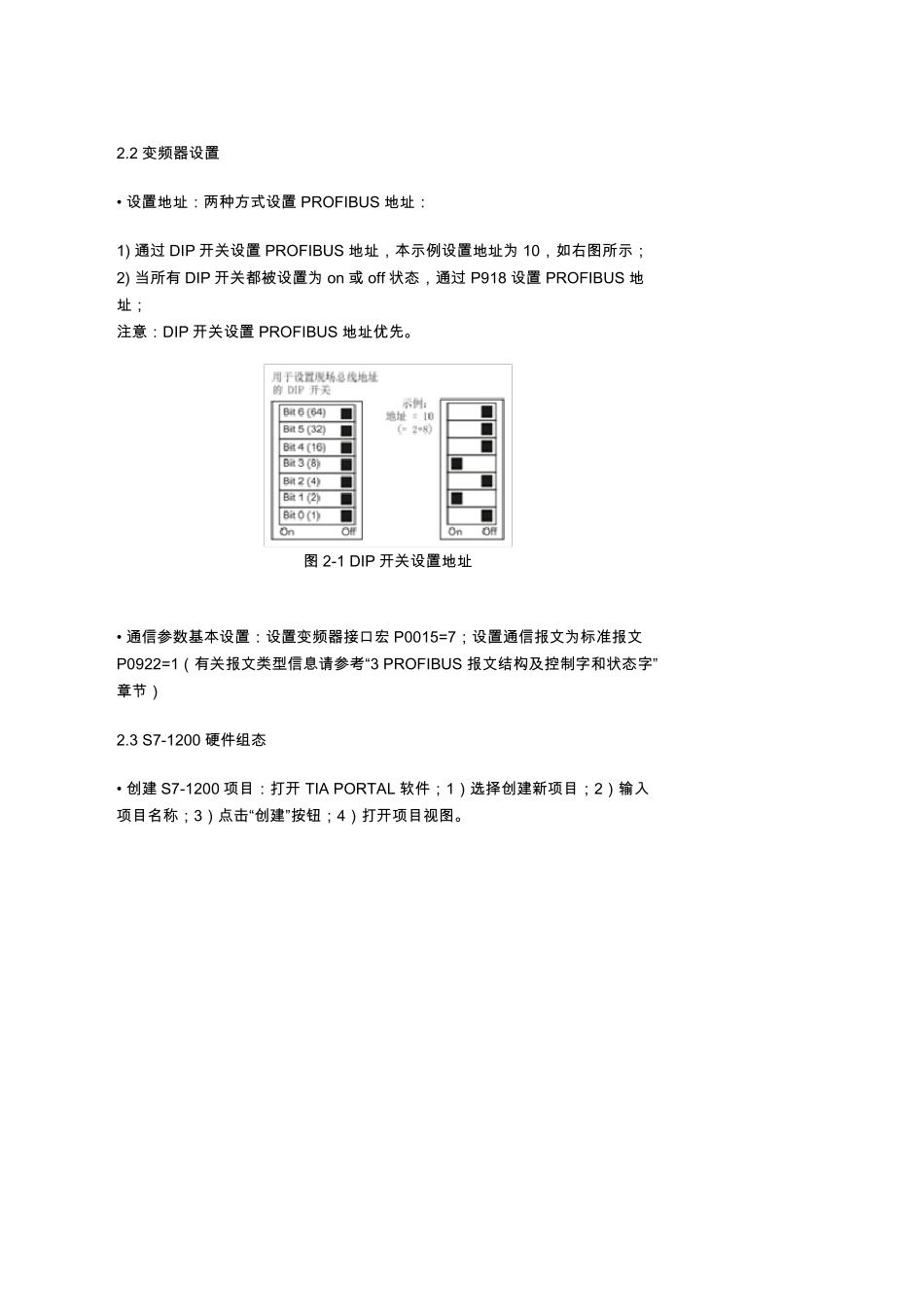

G120与S1200PROFIBUS通信_第2页
2/13

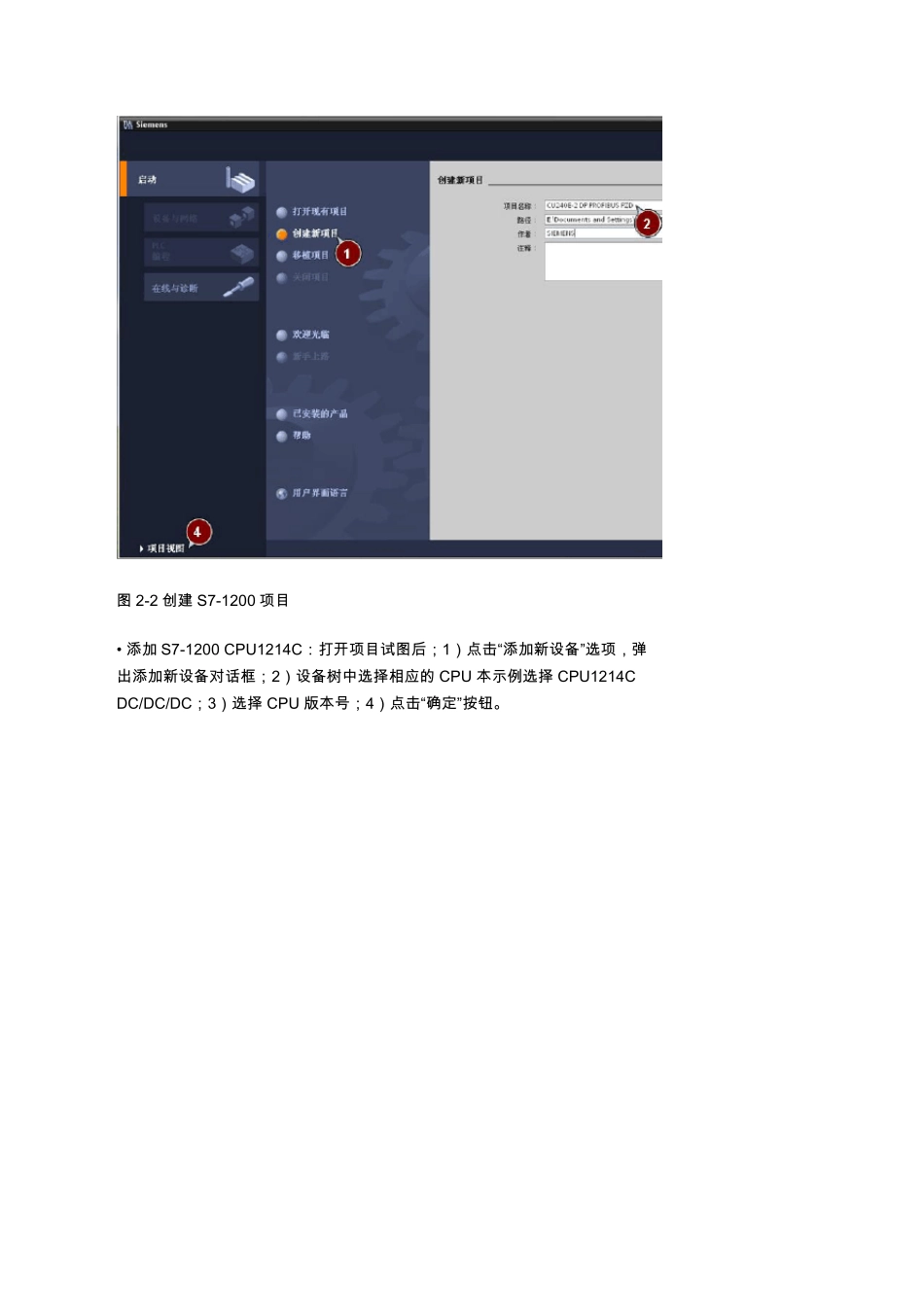

G120与S1200PROFIBUS通信_第3页
3/13
G120 与 S1200 PROFIBUS 通 信 S7-1200 与 G120 CU240X-2 DP 的 PROFIBUS 通 信 第 1 部 分 控 制 变 频 器 起 停及 调 速 显 示 订 货 号 1 G120 PROFIBUS 通 信 功 能 概 述 SINAMICS G120 第 二 代 控 制 单 元 CU240B-2 DP、 CU240E-2 DP、 CU240E-2 DP F 支 持 基 于 PROFIBUS 的 周 期 过 程 数 据 交 换 和 变 频 器 参 数 访 问 。 > 周 期 过 程 数 据 交 换 --通 过 该 通 信 PROFIBUS 主 站 可 将 控 制 字 和 主 设 定 值 等 过程 数 据 周 期 性 的 发 送 至 变 频 器 , 并 从 变 频 器 周 期 性 的 读 取 状 态 字 和 实 际 转 速 等过 程 数 据 。 G120 最 多 可 以 接 收 和 发 送 8 个 过 程 数 据 。 该 通 信 使 用 周 期 性 通 信 的PZD 通 道 ( 过 程 数 据 区 ) , 变 频 器 不 同 的 报 文 类 型 定 义 了 不 同 数 量 的 过 程 数 据( PZD) 。 > 变 频 器 参 数 访 问 --提 供 PROFIBUS 主 站 访 问 变 频 器 参 数 的 接 口 , 有 两 种 方 式能 够 访 问 变 频 器 参 数 : 1. 周 期 性 通 信 的 PKW 通 道 ( 参 数 数 据 区 ) : 通 过 PKW 通 道 主 站 可 以 读写 变 频 器 参 数 , 每 次 只 能 读 或 写 一 个 参 数 , PKW 通 道 的 长 度 固 定 为 4个 字 。 2. 非 周 期 性 通 信 : 主 站 采 用 PROFIBUS-DPV1 通 信 访 问 变 频 器 数 据 记 录区 , 每 次 可 以 读 或 写 多 个 参 数 。 本 文 通 过 示 例 介 绍 S7-1200 与 CU240E-2 DP F 的 PROFIBUS PZD 通 信 , 以 组态 标 准 报 文 1 为 例 介 绍 通 过 S7-1200 如 何 控 制 变 频 器 的 起 停 、 调 速 以 及 读 取 变频 器 状 态 和 电 机 实 际 转 速 。 2 S7-1200 与 CU240X-2 DP 的 PROFIBUS PZD 通 信 实 例 2.1 硬件列表 表 2-1 硬件列表 设 备 订 货 号 版本 S7-1200 CPU1214 C DC/DC/DC 6ES7 214-1AE30-0XB0 V2.2 PROFIBUS 主 站 模块 CM1243-5 6GK7 243-5DX30-0...
