G120变频器调试文档

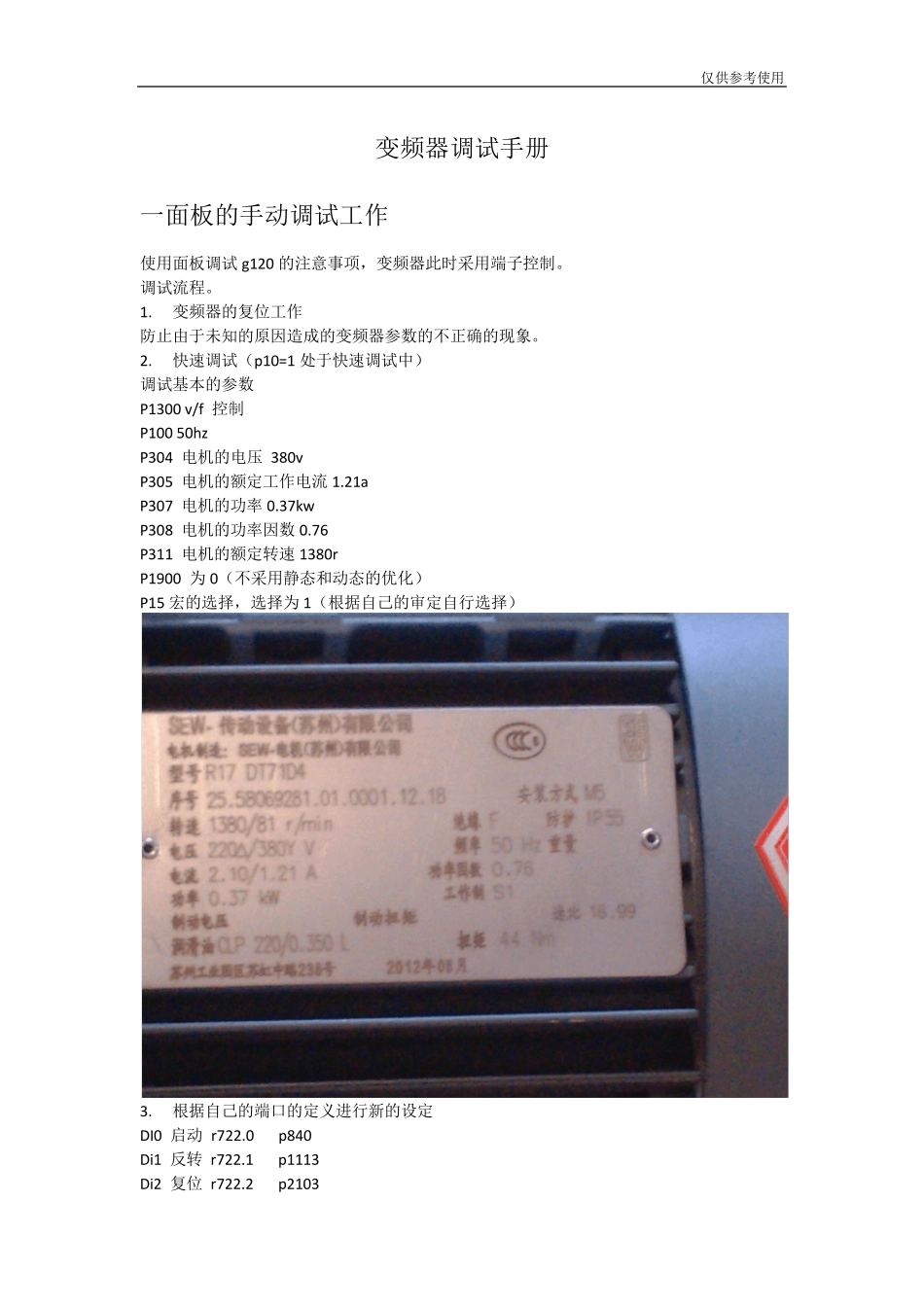

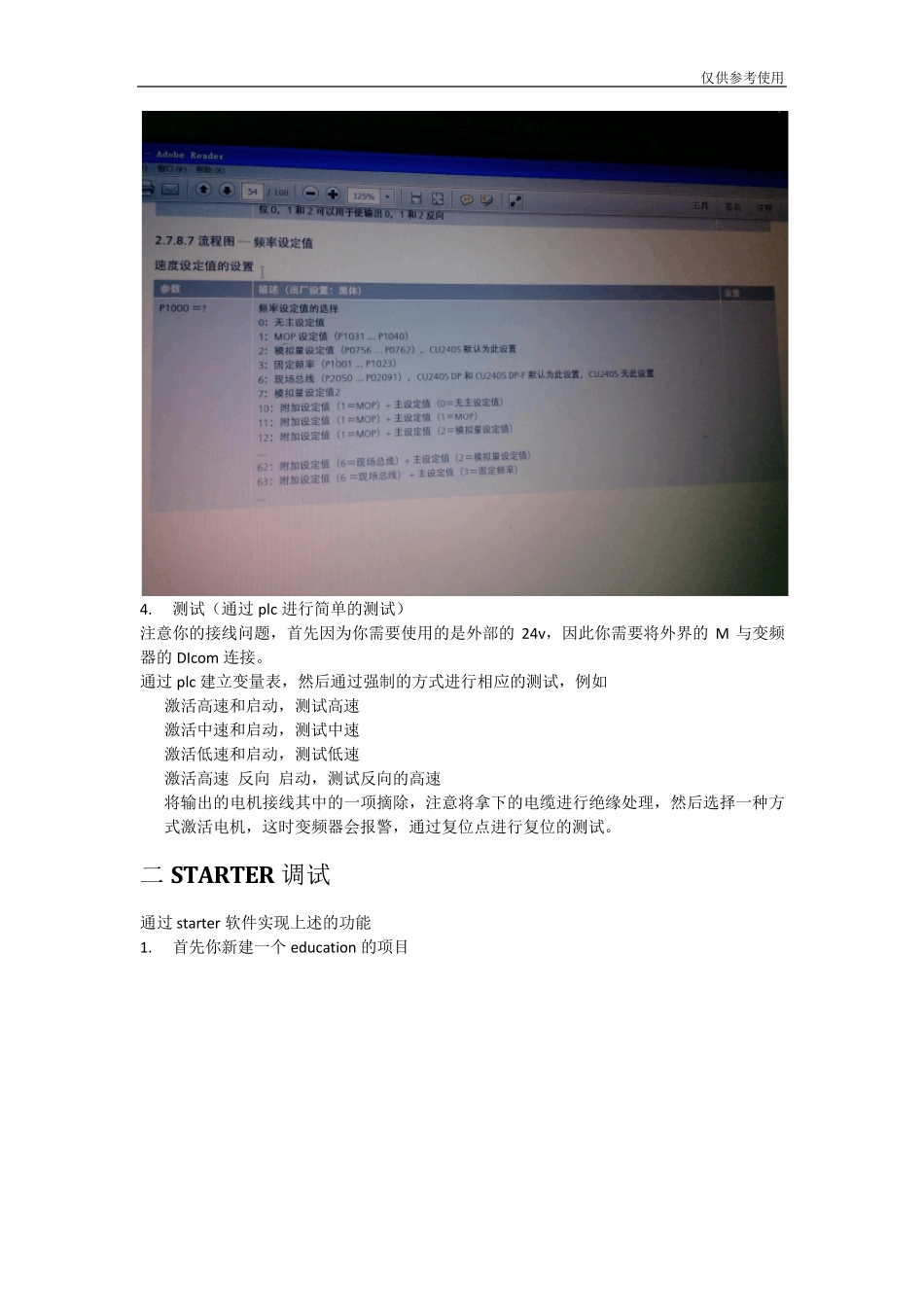

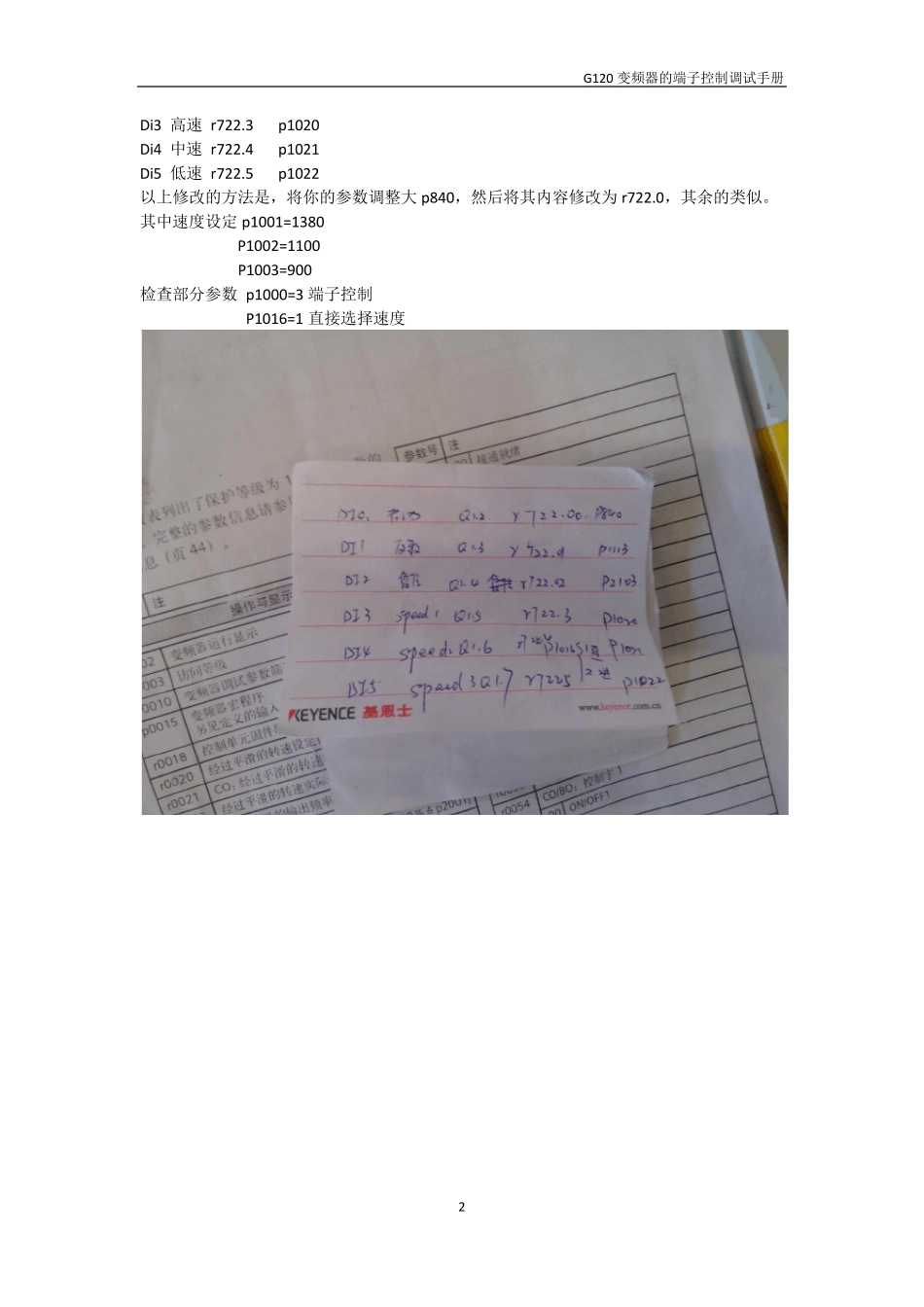

仅供参考使用 变频器调试手册 一面板的手动调试工作 使用面板调试g120 的注意事项，变频器此时采用端子控制。 调试流程。 1. 变频器的复位工作 防止由于未知的原因造成的变频器参数的不正确的现象。 2. 快速调试（p10=1 处于快速调试中） 调试基本的参数 P1300 v/f 控制 P100 50hz P304 电机的电压 380v P305 电机的额定工作电流 1.21a P307 电机的功率 0.37kw P308 电机的功率因数 0.76 P311 电机的额定转速 1380r P1900 为 0（不采用静态和动态的优化） P15 宏的选择，选择为 1（根据自己的审定自行选择） 3. 根据自己的端口的定义进行新的设定 DI0 启动 r722.0 p840 Di1 反转 r722.1 p1113 Di2 复位 r722.2 p2103 G120 变频器的端子控制调试手册 2 Di3 高速 r722.3 p1020 Di4 中速 r722.4 p1021 Di5 低速 r722.5 p1022 以上修改的方法是，将你的参数调整大p840，然后将其内容修改为r722.0，其余的类似。 其中速度设定 p1001=1380 P1002=1100 P1003=900 检查部分参数 p1000=3 端子控制 P1016=1 直接选择速度 仅供参考使用 4. 测试（通过plc 进行简单的测试） 注意你的接线问题，首先因为你需要使用的是外部的24v，因此你需要将外界的M 与变频器的DIcom 连接。 通过plc 建立变量表，然后通过强制的方式进行相应的测试，例如 激活高速和启动，测试高速 激活中速和启动，测试中速 激活低速和启动，测试低速 激活高速 反向 启动，测试反向的高速 将输出的电机接线其中的一项摘除，注意将拿下的电缆进行绝缘处理，然后选择一种方式激活电机，这时变频器会报警，通过复位点进行复位的测试。 二 STARTER 调试 通过starter 软件实现上述的功能 1. 首先你新建一个 education 的项目 G120 变频器的端子控制调试手册 4 2. 双击insert single drive unit 3. 然后出现如下图所示内容，根据你的变频器选择控制单元为 cu240e-2dp 仅供参考使用 G120 变频器的端子控制调试手册 6 仅供参考使用 4. 双击 configure drive unit 5. 选择与变频器匹配的功率模块 G120 变频器的端子控制调试手册 8 仅供参考使用 6. 单机control u nit，选择其中的 configu ration G120 变频器的端子控制调试手册 10 7. 单机Wizard，进行快速调试工作 仅供参考使用 G120 变频器的端子控制调试手册 12 仅供参考使用 G120 变频器的...
