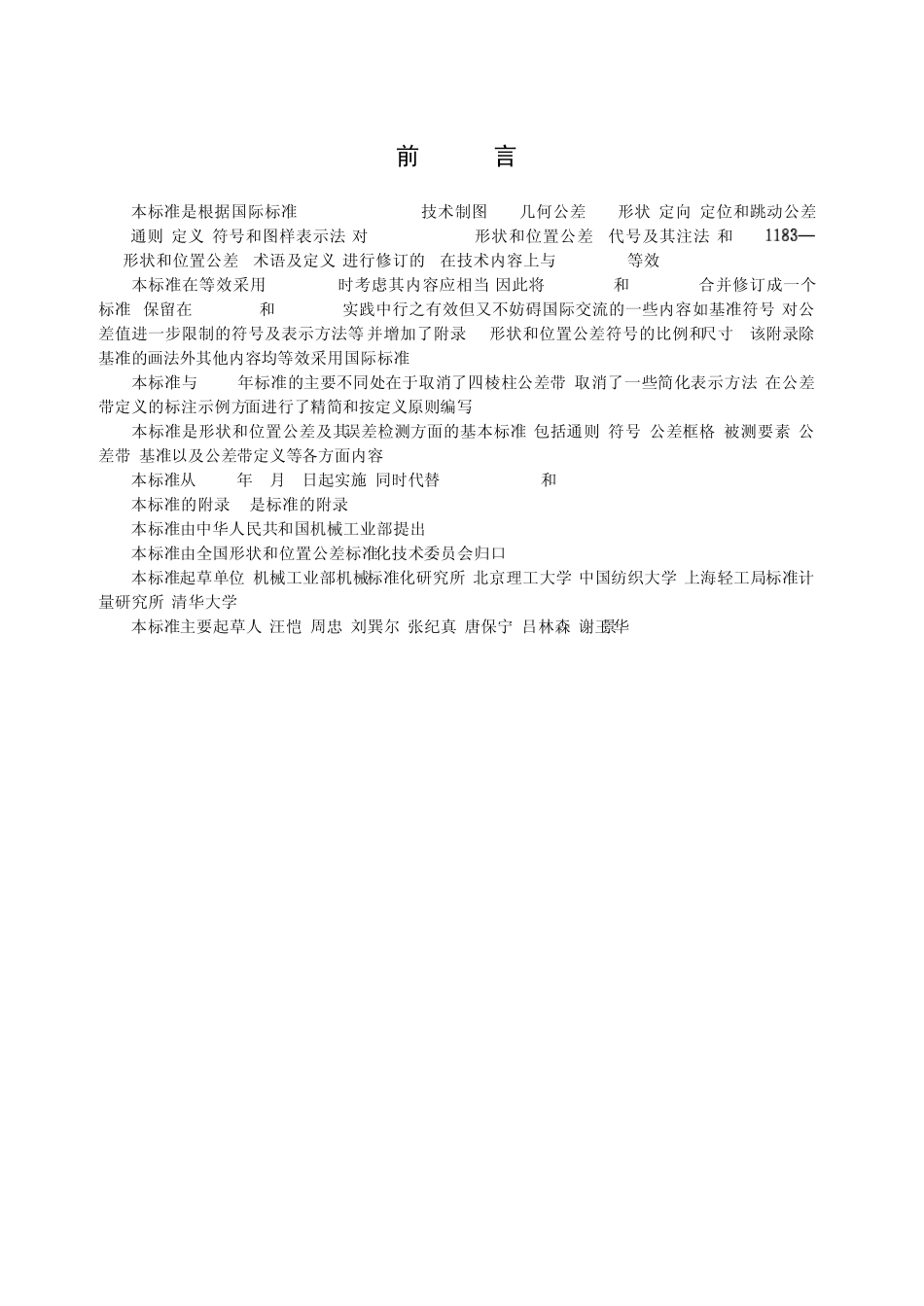

前言本标准是根据国际标准技术制图几何公差形状 定向 定位和跳动公差通则 定义 符号和图样表示法 对形状和位置公差代号及其注法 和形状和位置公差术语及定义 进行修订的在技术内容上与等效本标准在等效采用时考虑其内容应相当 因此将和合并修订成一个标准 保留在和实践中行之有效但又不妨碍国际交流的一些内容如基准符号 对公差值进一步限制的符号及表示方法等 并增加了附录形状和位置公差符号的比例和尺寸该附录除基准的画法外其他内容均等效采用国际标准本标准与年标准的主要不同处在于取消了四棱柱公差带 取消了一些简化表示方法 在公差带定义的标注示例方面进行了精简和按定义原则编写本标准是形状和位置公差及其误差检测方面的基本标准 包括通则 符号 公差框格 被测要素 公差带 基准以及公差带定义等各方面内容本标准从年月日起实施 同时代替和本标准的附录是标准的附录本标准由中华人民共和国机械工业部提出本标准由全国形状和位置公差标准化技术委员会归口本标准起草单位 机械工业部机械标准化研究所 北京理工大学 中国纺织大学 上海轻工局标准计量研究所 清华大学本标准主要起草人 汪恺 周忠 刘巽尔 张纪真 唐保宁 吕林森 谢王景华前言国际标准化组织 是一个世界范围的国家级标准化组织成员 的联合会 国际标准的制定工作由各技术委员会进行每个成员组织 对某一主题的技术委员会感兴趣 就有权参加该委员会工作 其他与协作的政府间或非政府间的国际组织也可以参加工作与国际电工委员会 在所有有关电工技术标准化的内容上进行密切合作由技术委员会提出的国际标准草案 散发给各成员组织 由各成员组织投票表决 至少需要的赞成票才能作为国际标准公布由技术制图技术委员会起草的附录是提示性的附录中 华 人 民 共 和 国 国 家 标 准形状和位置公差通则 定义 符号和图样表示法代替范围本标准规定了工件需要的所有形状和位置公差 简称形位公差 的定义 提出了形位公差的基本要求 符号 标注和在图样中的表示方法本标准适用于一切工业制品从功能出发的形状和位置公差要求引用标准下列标准所包含的条文 通过在本标准中引用而构成为本标准的条文本标准出版时 所示版本均为有效所有标准都会被修订 使用本标准的各方应探讨使用下列标准最新版本的可能性公差原则形状和位置公差最大实体要求 最小实体要求和可逆要求通则形位公差的公差带必须包含实际的被测要素要素是指零件上的特征部分点...
