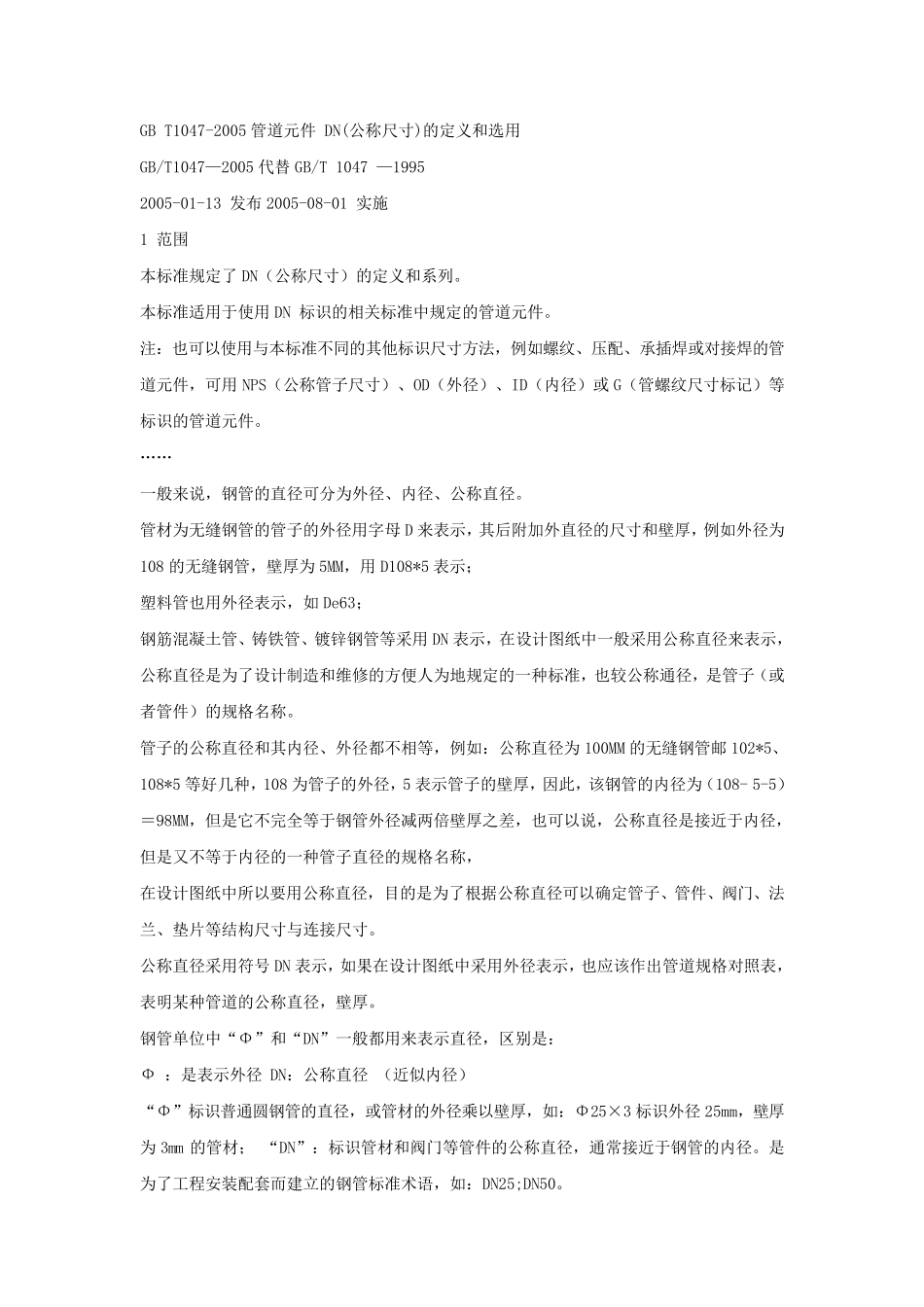

GB T1047-2005 管 道 元 件 DN(公 称 尺 寸 )的 定 义 和 选 用 GB/T1047— 2005 代 替 GB/T 1047 — 1995 2005-01-13 发 布 2005-08-01 实 施 1 范 围 本 标 准 规 定 了 DN（ 公 称 尺 寸 ） 的 定 义 和 系 列 。 本 标 准 适 用 于 使 用 DN 标 识 的 相 关 标 准 中 规 定 的 管 道 元 件 。 注 ： 也 可 以 使 用 与 本 标 准 不 同 的 其 他 标 识 尺 寸 方 法 ， 例 如 螺 纹 、 压 配 、 承 插 焊 或 对 接 焊 的 管道 元 件 ， 可 用 NPS（ 公 称 管 子 尺 寸 ） 、 OD（ 外 径 ） 、 ID（ 内 径 ） 或 G（ 管 螺 纹 尺 寸 标 记 ） 等标 识 的 管 道 元 件 。 … … 一 般 来 说 ， 钢 管 的 直 径 可 分 为 外 径 、 内 径 、 公 称 直 径 。 管 材 为 无 缝 钢 管 的 管 子 的 外 径 用 字 母 D 来 表 示 ， 其 后 附 加 外 直 径 的 尺 寸 和 壁 厚 ， 例 如 外 径 为108 的 无 缝 钢 管 ， 壁 厚 为 5MM， 用 D108*5 表 示 ； 塑 料 管 也 用 外 径 表 示 ， 如 De63； 钢 筋 混 凝 土 管 、 铸 铁 管 、 镀 锌 钢 管 等 采 用 DN 表 示 ， 在 设 计 图 纸 中 一 般 采 用 公 称 直 径 来 表 示 ，公 称 直 径 是 为 了 设 计 制 造 和 维 修 的 方 便 人 为 地 规 定 的 一 种 标 准 ， 也 较 公 称 通 径 ， 是 管 子 （ 或者 管 件 ） 的 规 格 名 称 。 管 子 的 公 称 直 径 和 其 内 径 、 外 径 都 不 相 等 ， 例 如 ： 公 称 直 径 为 100MM 的 无 缝 钢 管 邮 102*5、108*5 等 好 几 种 ， 108 为 管 子 的 外 径 ， 5 表 示 管 子 的 壁 厚 ， 因此， 该钢 管 的 内 径 为 （ 108- 5-5）＝98MM， 但是 它不 完全等 于 钢 管 外 径 减两倍壁 厚 之差， 也 可 以 说 ， 公 称 直 径 是 接 近于 内 径 ，但是 又不 等 于 内 径 的 一 种 管 子 直 径 的 规 格 名 称 ， 在 设 计 图 纸 中 所以 要用 公 称 直 径 ， 目的 是...
