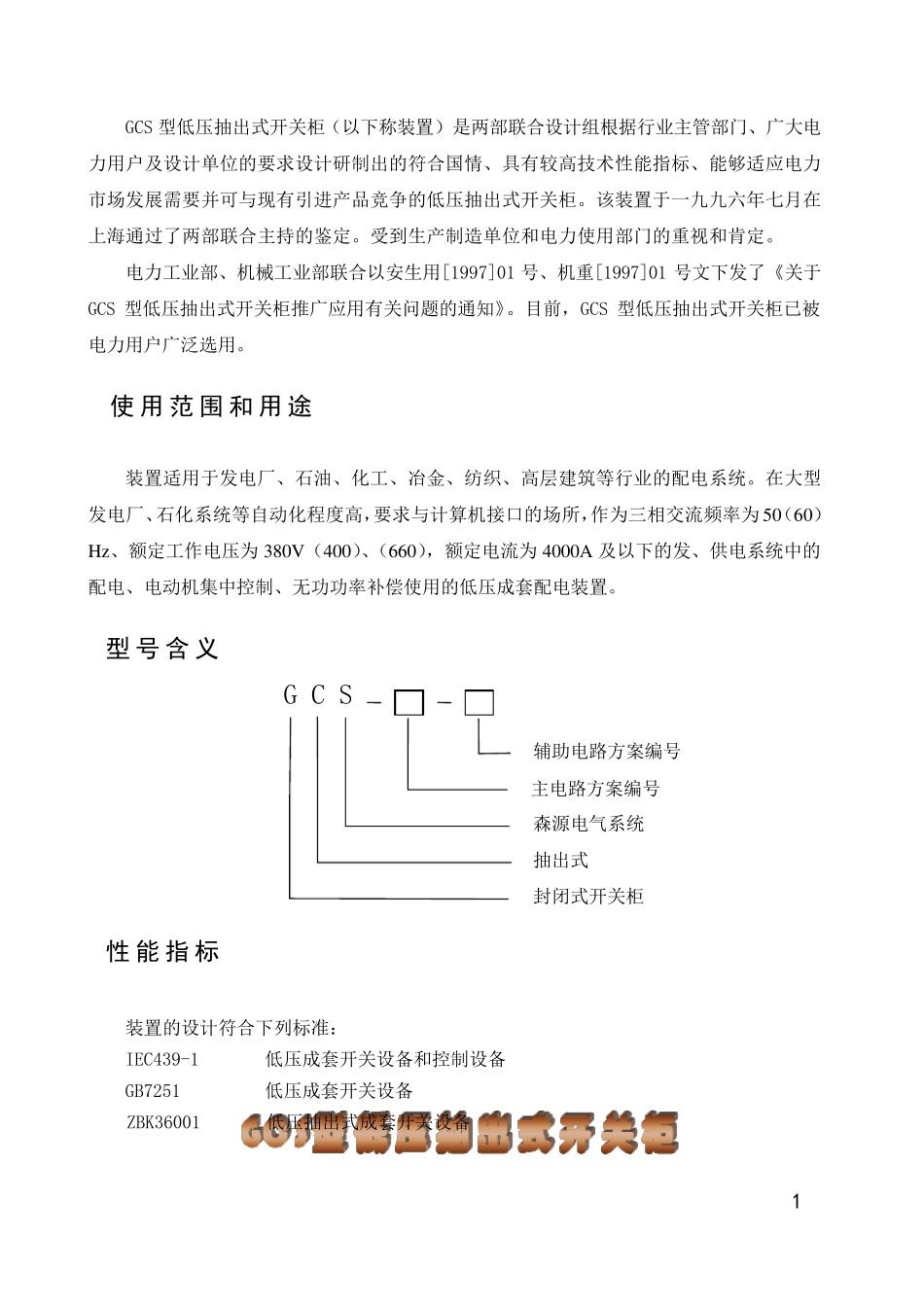

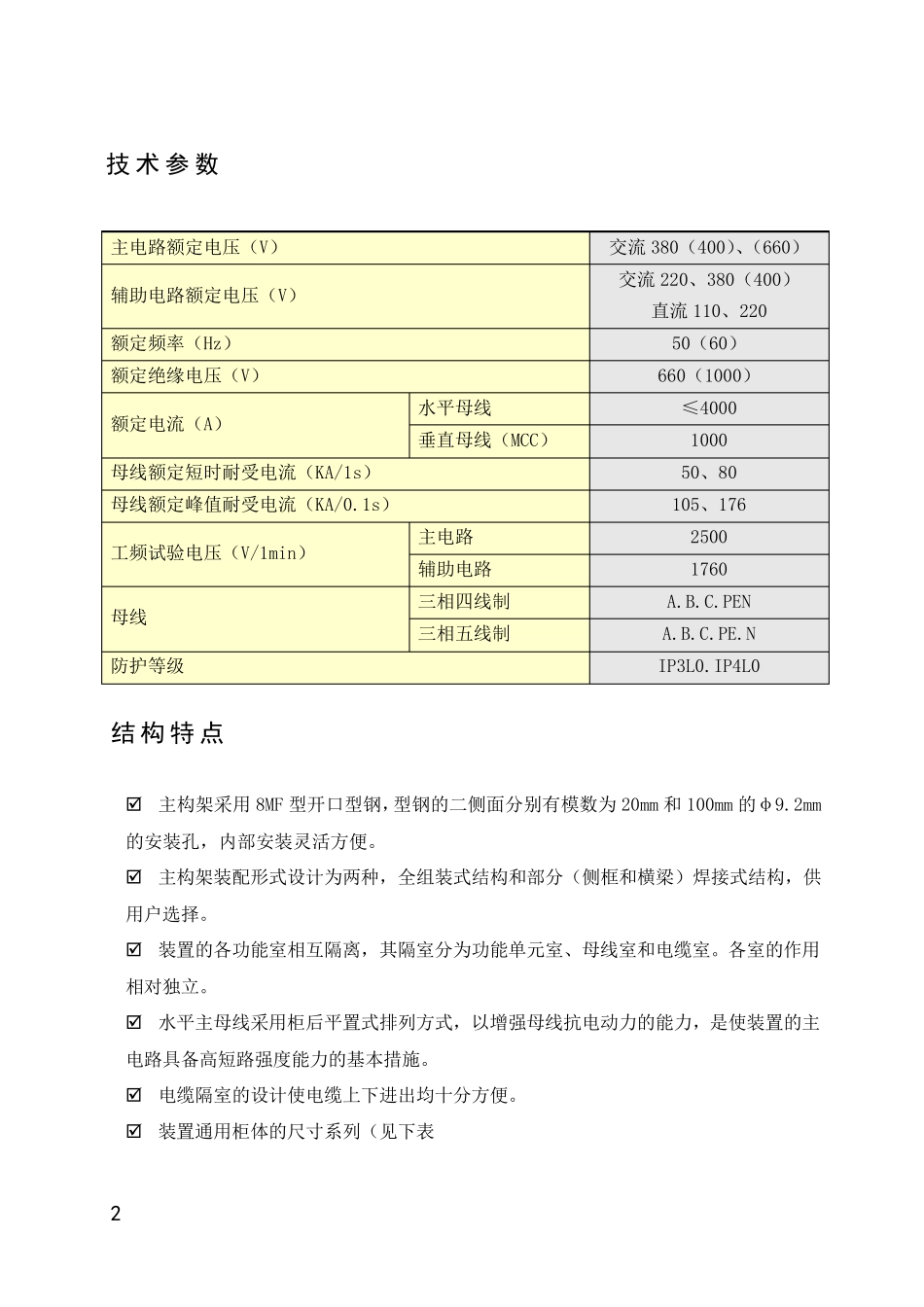

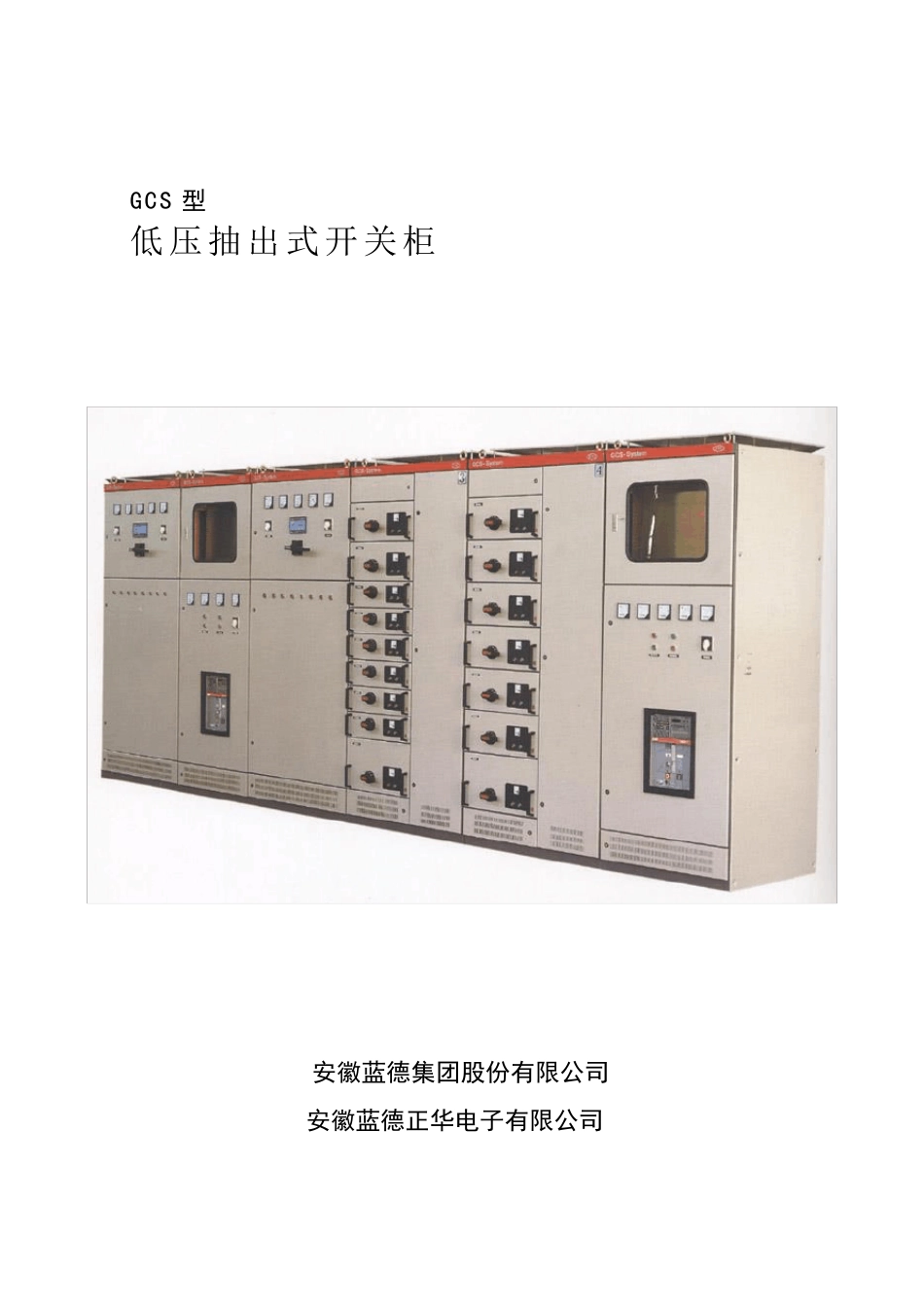

GCS 型 低压抽出式开关柜 安徽蓝德集团股份有限公司 安徽蓝德正华电子有限公司 GCS 型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在上海通过了两部联合主持的鉴定。受到生产制造单位和电力使用部门的重视和肯定。 电力工业部、机械工业部联合以安生用[1997]01 号、机重[1997]01 号文下发了《关于GCS 型低压抽出式开关柜推广应用有关问题的通知》。目前，GCS 型低压抽出式开关柜已被电力用户广泛选用。 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（660），额定电流为4000A 及以下的发、供电系统中的配电、电动机集中控制、无功 功 率补 偿 使用的低压成 套 配电装置。 G C S 装置的设计符合下列 标准 ： IEC439-1 低压成 套 开关设备 和控制设备 GB7251 低压成 套 开关设备 ZBK36001 低压抽出式成 套 开关设备 使用范围和用途 型号含义 辅 助 电路 方 案 编 号 主电路 方 案 编 号 森 源 电气 系统 抽出式 封 闭 式开关柜 性 能 指 标 1 主电路额定电压（V） 交流380（400）、（660） 辅助电路额定电压（V） 交流220、380（400） 直流110、220 额定频率（Hz） 50（60） 额定绝缘电压（V） 660（1000） 额定电流（A） 水平母线 ≤4000 垂直母线（MCC） 1000 母线额定短时耐受电流（KA/1s） 50、80 母线额定峰值耐受电流（KA/0.1s） 105、176 工频试验电压（V/1min） 主电路 2500 辅助电路 1760 母线 三相四线制 A.B.C.PEN 三相五线制 A.B.C.PE.N 防护等级 IP3L0.IP4L0 主构架采用8MF 型开口型钢，型钢的二侧面分别有模数为20mm 和100mm 的φ9.2mm的安装孔，内部安装灵活方便。 主构架装配形式设计为两种，全组装式结构和部分（侧框和横梁）焊接式结构，供用户选择。 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立。 水平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施...
