GERBER 文件中导出元件坐标的方法 2009-06-13 11:42 Gerber 文件的应用 现代电子生产企业的设计部门几乎全部采用电脑CAD 软件进行电路设计,生产制造部门也大量使用贴片机、插件机等自动化设备进行生产,但这两个部门很少了解相互需求,许多有用信息不能共享,在企业间往往形成了两个“自动化”孤岛
生产制造部门不能利用设计部门的CAD 文件提高生产效率,降低生产成本
设计部门不了解生产工艺,不能提高设计水平
但是随着市场竞争的加剧,客户要求产品交货周期的缩短,以及对生产成本的控制,迫切需要在这两个孤岛间建立起联系,以缩短生产准备时间,加强生产前的缺陷分析,减少产品返修
这就需要在CAD 设计系统和生产自动化这些“自动化孤岛”进行信息流的联接,拆除产品设计与产品制造之间的“隔墙”

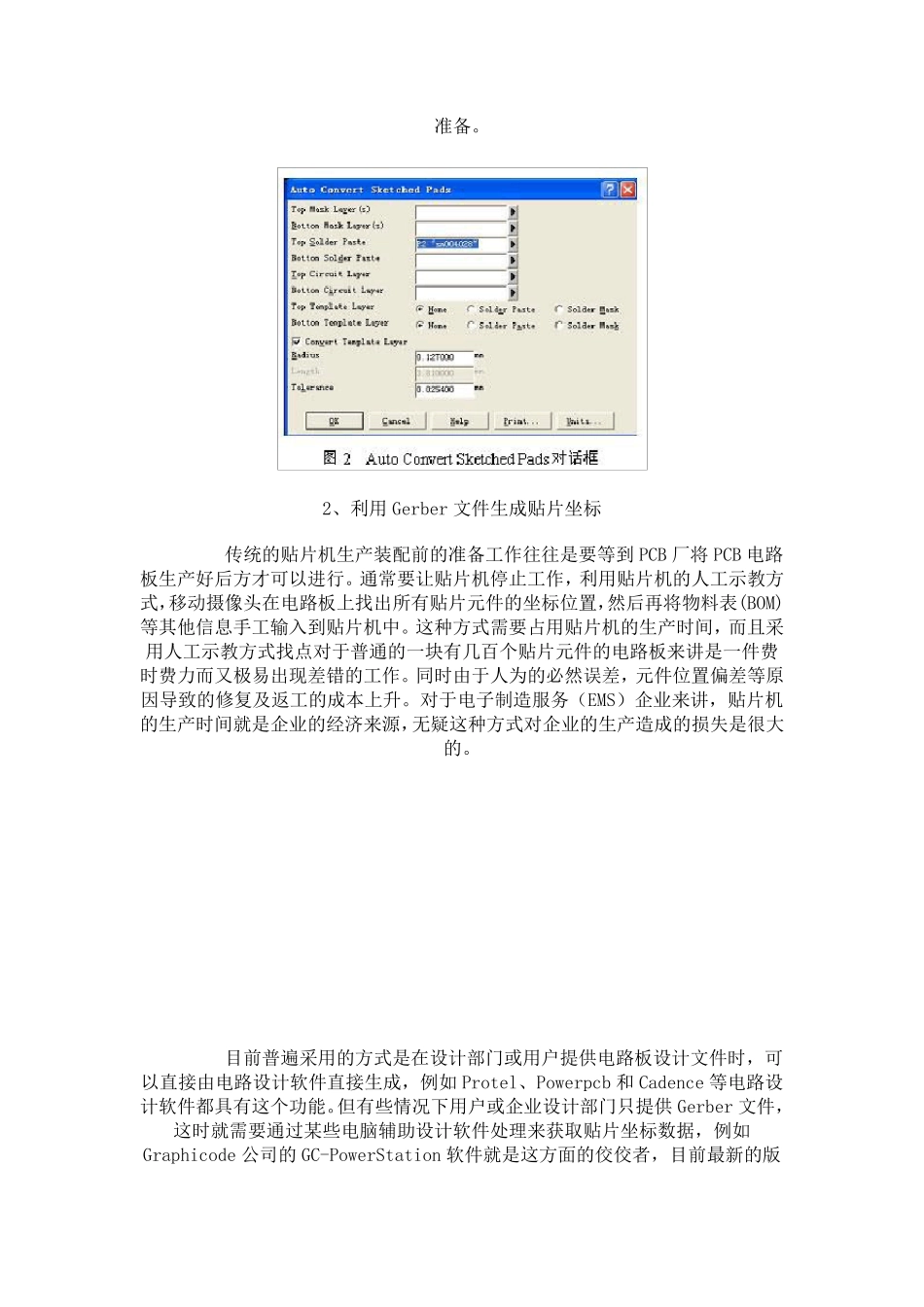

本文将阐述如何通过电脑辅助制造软件利用Gerber 文件,进行贴片机生产线的离线编程准备、元件位 置 图 的生成等,提高电子组 装 生产效率、降低生产成本
1、Gerber 文件简 介 用户或 企业设计部门,往往出于 各 方面 的考 虑 ,只 愿 意 提供 给 生产制造部门电路板 的Gerber 文件
Gerber 文件是所 有电路设计软件都 可 以产生的文件,在电子组 装 行业又 称 为 模 版 文件( stencil data) ,在PCB 制造业又 称 为 光绘 文件
可 以说Gerber 文件是电子组 装 业中最 通用最 广 泛 的文件格 式
因 此 对于 一 个电子生产企业,拥 有一 个能够 处 理Gerber 文件的电脑辅助制造CAM 软件是非 常 重 要的,它 对安 排 产品生产的准备、制造及测 试 各 工序 都 有辅助提高质 量的作 用
Gerber 文件是 EIA 的标准格 式 ,分RS274-D 和RS274-X 两种 ,其 中RS274-X 是 RS27
