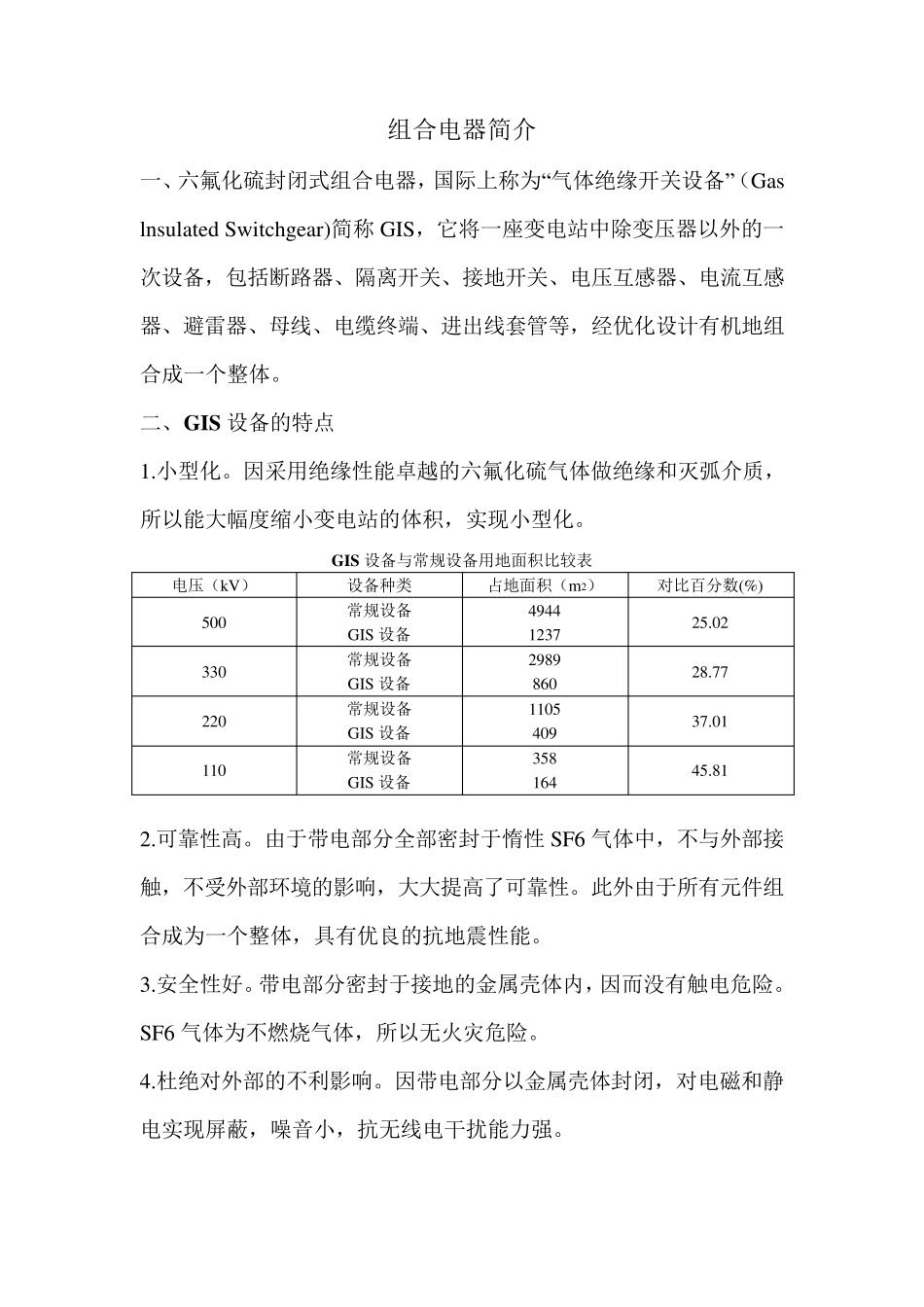

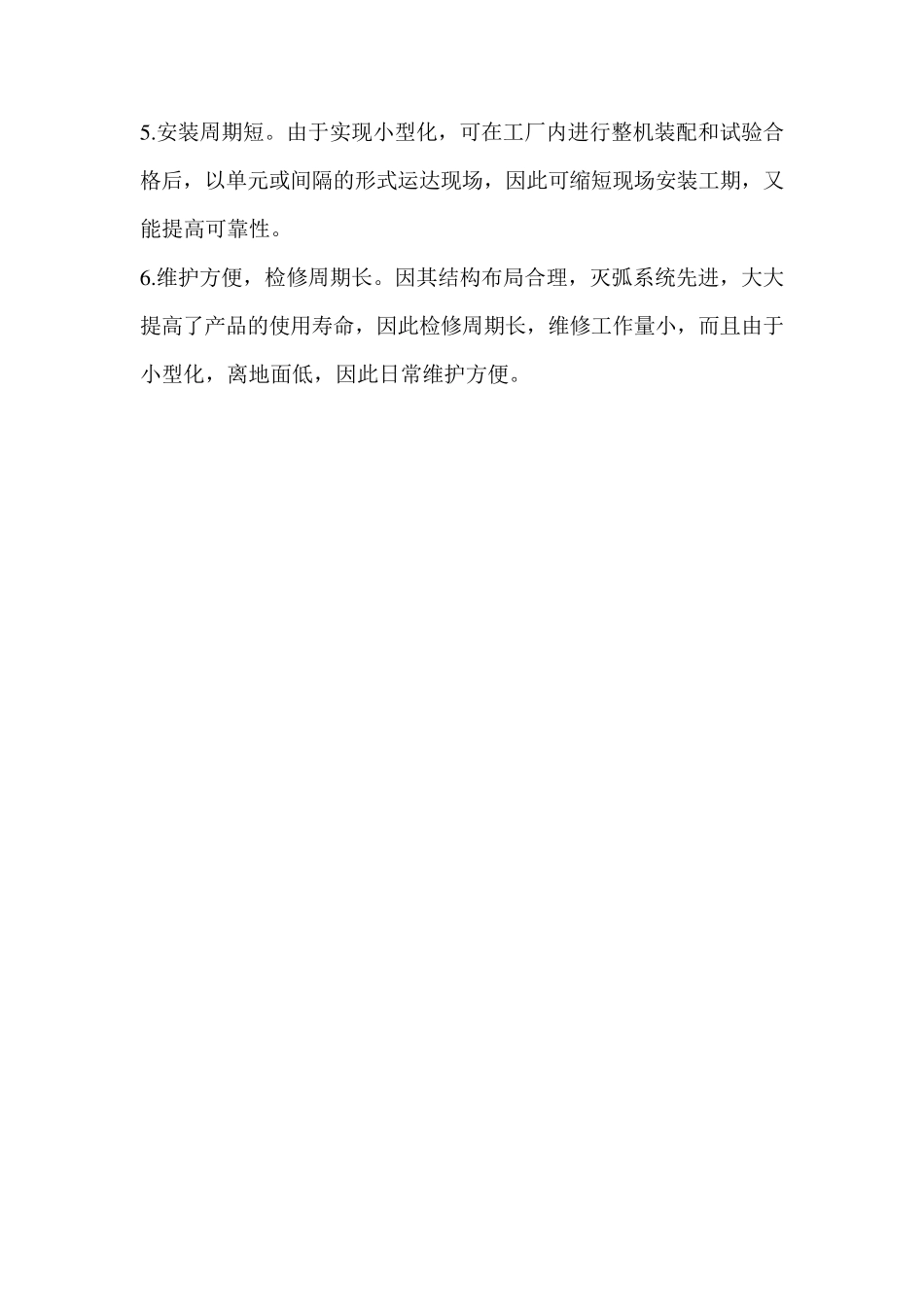

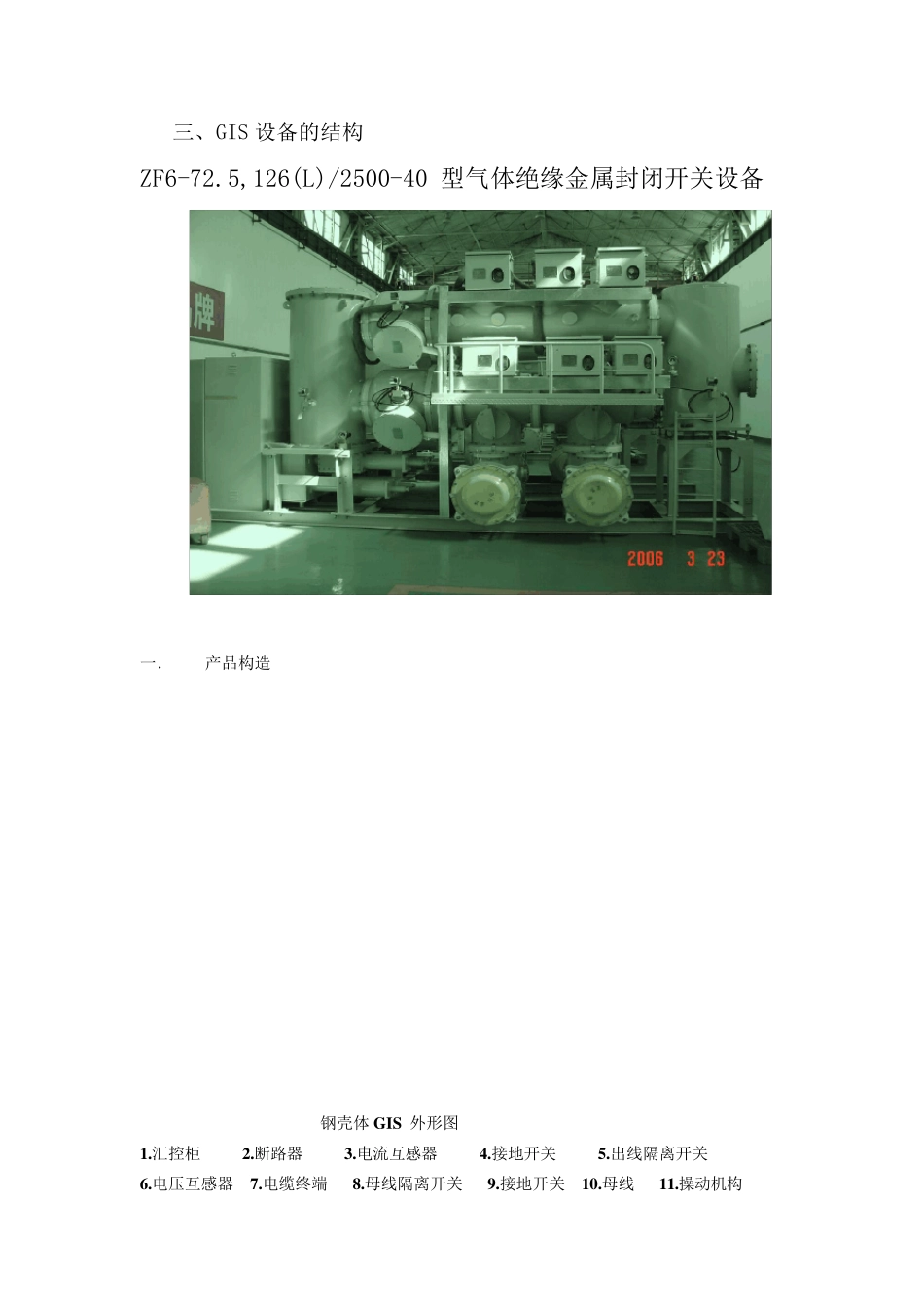

组合电器简介 一、六氟化硫封闭式组合电器，国际上称为“气体绝缘开关设备”（Gas lnsulated Sw itchgear)简称 GIS，它将一座变电站中除变压器以外的一次设备，包括断路器、隔离开关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。 二、GIS 设备的特点 1.小型化。因采用绝缘性能卓越的六氟化硫气体做绝缘和灭弧介质，所以能大幅度缩小变电站的体积，实现小型化。 GIS 设备与常规设备用地面积比较表 电压（kV） 设备种类 占地面积（m2） 对比百分数(%) 500 常规设备 GIS 设备 4944 1237 25.02 330 常规设备 GIS 设备 2989 860 28.77 220 常规设备 GIS 设备 1105 409 37.01 110 常规设备 GIS 设备 358 164 45.81 2.可靠性高。由于带电部分全部密封于惰性 SF6 气体中，不与外部接触，不受外部环境的影响，大大提高了可靠性。此外由于所有元件组合成为一个整体，具有优良的抗地震性能。 3.安全性好。带电部分密封于接地的金属壳体内，因而没有触电危险。SF6 气体为不燃烧气体，所以无火灾危险。 4.杜绝对外部的不利影响。因带电部分以金属壳体封闭，对电磁和静电实现屏蔽，噪音小，抗无线电干扰能力强。 5 .安装周期短。由于实现小型化，可在工厂内进行整机装配和试验合格后，以单元或间隔的形式运达现场，因此可缩短现场安装工期，又能提高可靠性。 6 .维护方便，检修周期长。因其结构布局合理，灭弧系统先进，大大提高了产品的使用寿命，因此检修周期长，维修工作量小，而且由于小型化，离地面低，因此日常维护方便。 三、GIS 设备的结构 ZF6-72.5,126(L)/2500-40 型气体绝缘金属封闭开关设备 一． 产品构造 钢壳体 GIS 外形图 1.汇控柜 2.断路器 3.电流互感器 4.接地开关 5.出线隔离开关 6.电压互感器 7.电缆终端 8.母线隔离开关 9.接地开关 10.母线 11.操动机构 铝壳体GIS 外形图 1.汇控柜 2.断路器 3.电流互感器 4.接地/隔离开关及传动机构 5.出线套管 6.避雷器 7.主母线 8.整体底座 主要技术参数 表 1 项 目 参 数 额定电压 kV 72.5 126 额定电流 A 2000,2500,3150 额定频率 Hz 50 额定短时耐受电流 kA 31.5，40 40 额定短路持续时间 s 4 额定峰值耐受电流 kA 80，100 六氟化硫气体漏气率 不大于 % /年 0.5 断路器、快速隔离开关、快速接地开关气室六氟化硫...
