GPGD高频点火器说明书

GPGD高频点火器说明书_第1页
1/8
GPGD高频点火器说明书_第2页
2/8
GPGD高频点火器说明书_第3页
3/8

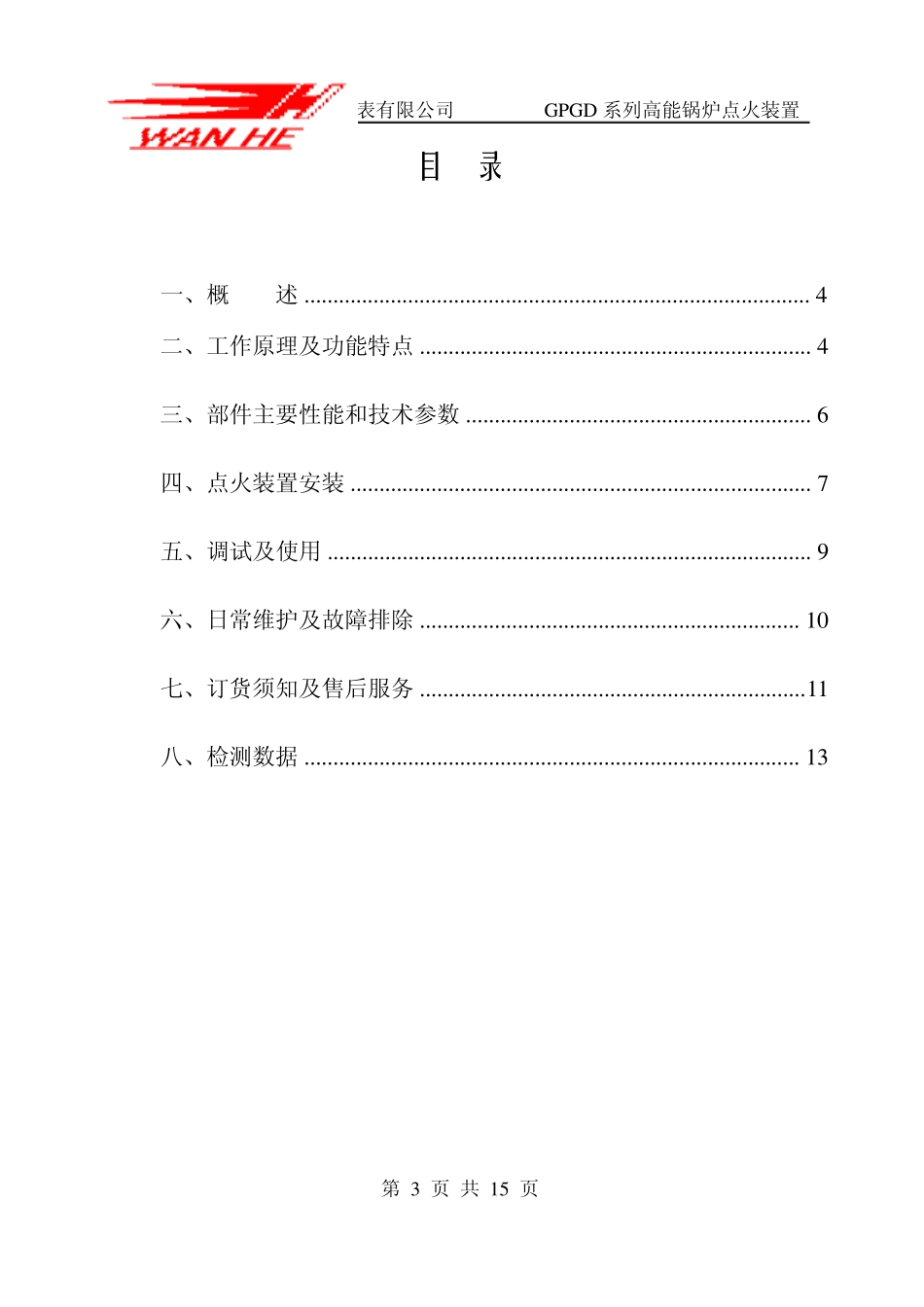

南京万和测控仪表有限公司 GPGD 系列高能锅炉点火装置 第 2 页 共 15 页 南京万和测控仪表有限公司 GPGD 系列高能锅炉点火装置 第 3 页 共 15 页 目 录 一、概 述 ........................................................................................ 4 二、工作原理及功能特点 .................................................................... 4 三、部件主要性能和技术参数 ............................................................ 6 四、点火装置安装 ................................................................................ 7 五、调试及使用 .................................................................................... 9 六、日常维护及故障排除 .................................................................. 10 七、订货须知及售后服务 ................................................................... 11 八、检测数据 ...................................................................................... 13 南京万和测控仪表有限公司 GPGD 系列高能锅炉点火装置 第 4 页 共 15 页 一、概 述 GPGD系列高能锅炉点火装置是我公司专为解决火力发电厂进口高能锅炉点火装置国产化,以及国产点火装置的替换而开发研制的可直接点燃重油及渣油的专利产品。本专利产品与同类型点火装置相比,具有放电能量大,点火速度快,电阻寿命长,价格低等优点。该装置设计原理独特、性能可靠,防尘、防水。该装置的点火电路与常规点火电路不同,另外增加了高频振荡电路,电路设计先进,性能可靠,高频高能和低频高能自动切换,即使在点火嘴半导体瓷被击穿的情况下,也能产生引弧火花,大大减少了点火装置的维护量。 二、工作原理及功能特点 目前国内外使用的点火装置通常由升压变压器、高压整流、蓄能电容、负载电阻、高压放电管以及半导体电嘴组成。点火装置通电后,电流经升压、整流向低频蓄能电容充电,当该蓄能电容所充电电压达到约 2500V时,高压放电管导通,蓄能电容向半导体电嘴释放高压,将半导体材料击穿,产生电火花,从而将燃烧介质点燃。这种点火装置存在的问题是:半导体电嘴长期在恶劣的高温环境中工作,其半导体特性逐渐老化,电嘴击穿电压越来越高,逐渐超过点火器的工作电压,因而失去作用,使点火装置输出的...
