GSMR通信技术及应用chap4

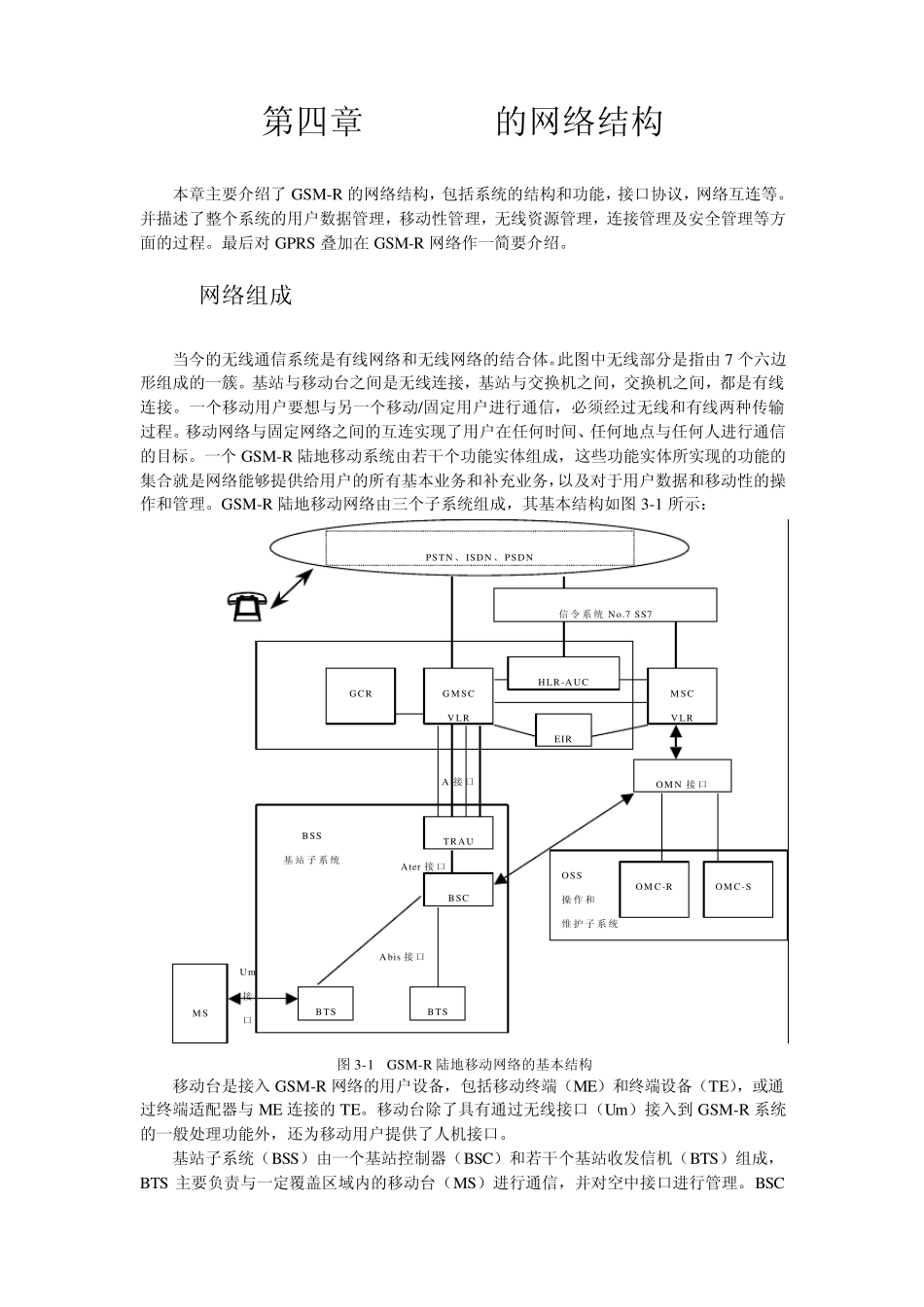

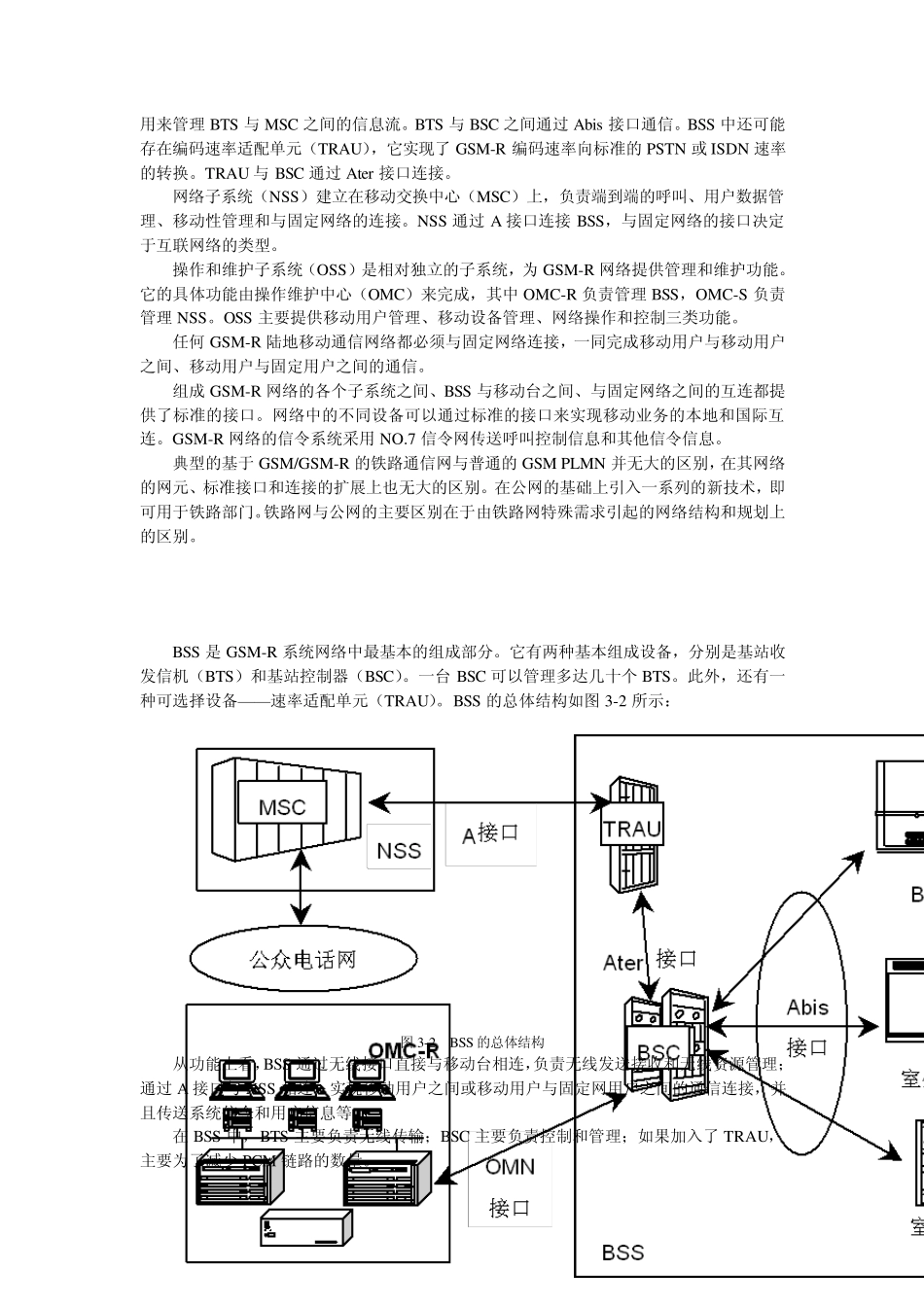

第四章 GSM-R的网络结构 本章主要介绍了GSM-R 的网络结构，包括系统的结构和功能，接口协议，网络互连等。并描述了整个系统的用户数据管理，移动性管理，无线资源管理，连接管理及安全管理等方面的过程。最后对GPRS 叠加在GSM-R 网络作一简要介绍。 4.1 网络组成 当今的无线通信系统是有线网络和无线网络的结合体。此图中无线部分是指由7 个六边形组成的一簇。基站与移动台之间是无线连接，基站与交换机之间，交换机之间，都是有线连接。一个移动用户要想与另一个移动/固定用户进行通信，必须经过无线和有线两种传输过程。移动网络与固定网络之间的互连实现了用户在任何时间、任何地点与任何人进行通信的目标。一个GSM-R 陆地移动系统由若干个功能实体组成，这些功能实体所实现的功能的集合就是网络能够提供给用户的所有基本业务和补充业务，以及对于用户数据和移动性的操作和管理。GSM-R 陆地移动网络由三个子系统组成，其基本结构如图3-1 所示： BSS 基站子 系统 PSTN、 ISDN、 PSDN 信令 系统No.7 SS7 GM SC VLR HLR-AUC M SC VLR GCR TRAU BSC OM N 接口 OSS 操 作和 维 护 子 系统 OM C-R OM C-S EIR Abis 接口 BTS BTS M S Um 接 口 A 接口 Ater 接口 图3-1 GSM-R 陆地移动网络的基本结构 移动台是接入 GSM-R 网络的用户设备，包括移动终端（ME）和终端设备（TE），或通过终端适配器与ME 连接的TE。移动台除了具有通过无线接口（Um）接入到 GSM-R 系统的一般处理功能外，还为移动用户提供了人机接口。 基站子系统（BSS）由一个基站控制器（BSC）和若干个基站收发信机（BTS）组成，BTS 主要负责与一定覆盖区域内的移动台（MS）进行通信，并对空中接口进行管理。BSC用来管理BTS 与MSC 之间的信息流。BTS 与BSC 之间通过Abis 接口通信。BSS 中还可能存在编码速率适配单元（TRAU），它实现了GSM-R 编码速率向标准的PSTN 或ISDN 速率的转换。TRAU 与BSC 通过Ater 接口连接。 网络子系统（NSS）建立在移动交换中心（MSC）上，负责端到端的呼叫、用户数据管理、移动性管理和与固定网络的连接。NSS 通过A 接口连接BSS，与固定网络的接口决定于互联网络的类型。 操作和维护子系统（OSS）是相对独立的子系统，为 GSM-R 网络提供管理和维护功能。它的具体功能由操作维护中心（OMC）来完成，其中OMC-R 负责管理BSS，OMC-S 负责管理NSS。OSS 主要提供移动用...
