GSM系统的帧

GSM系统的帧_第1页
1/11
GSM系统的帧_第2页
2/11
GSM系统的帧_第3页
3/11

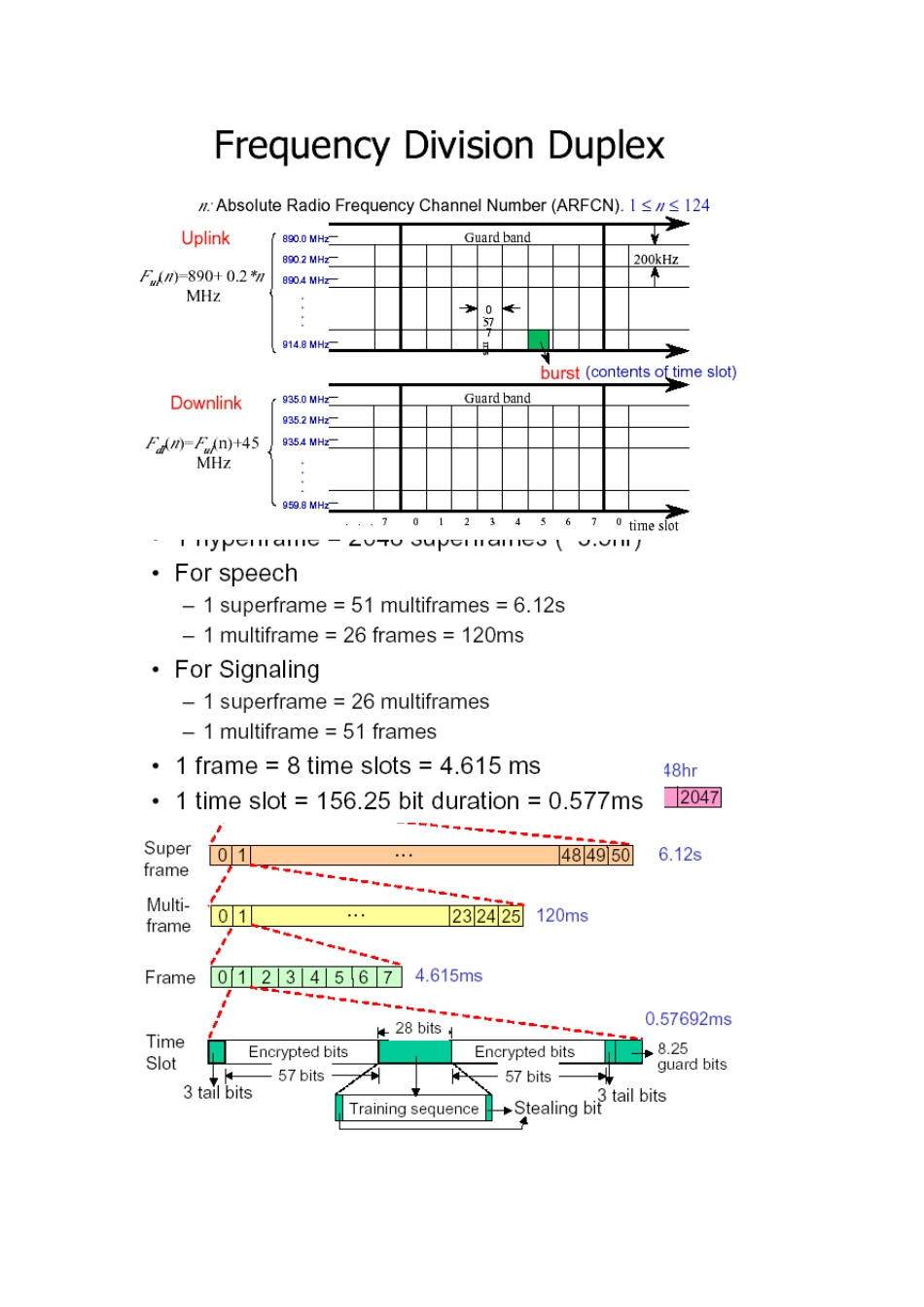

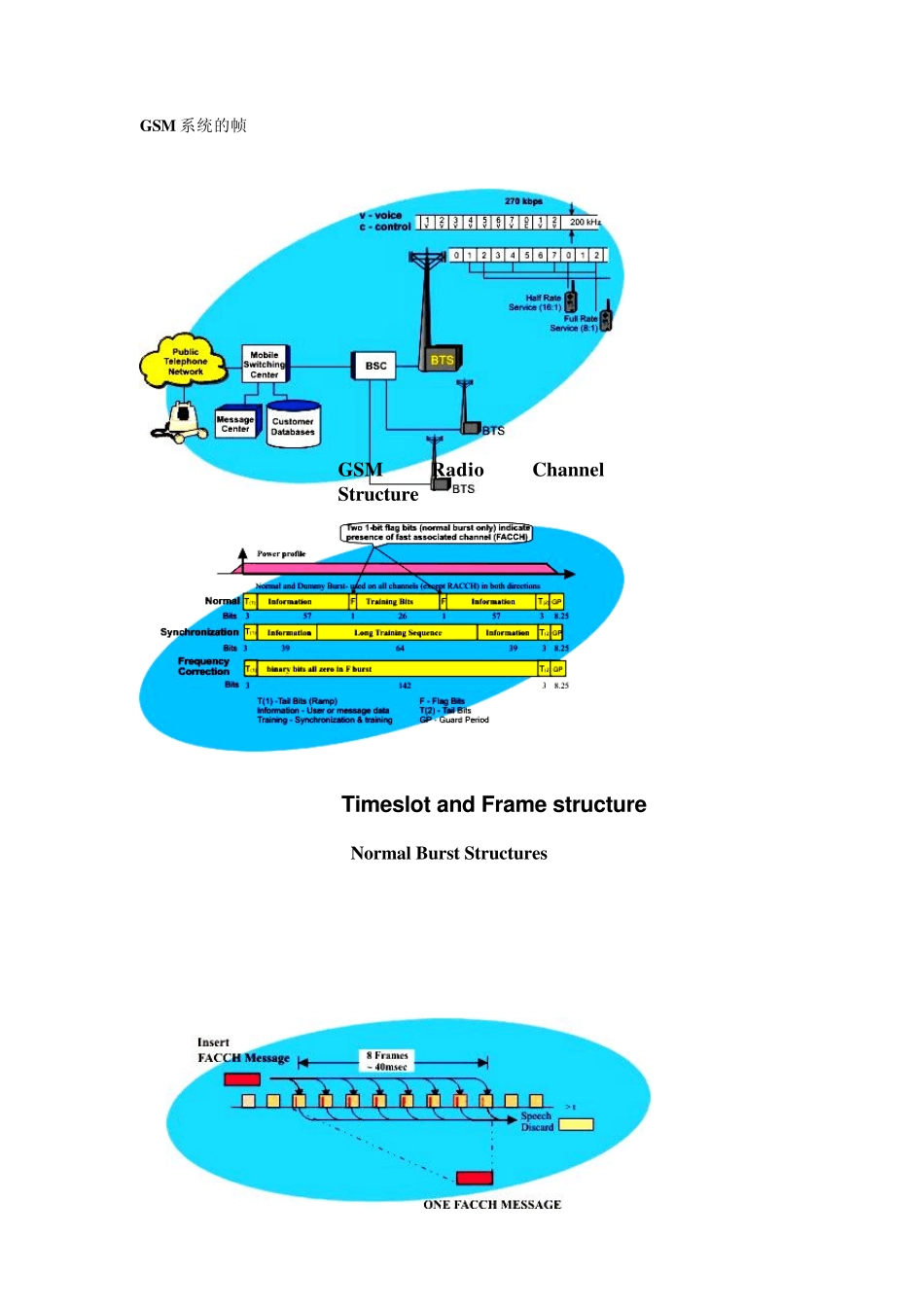

GSM 系统的帧 GSM Radio Channel Stru ctu re Normal Bu rst Stru ctu res Timeslot and Frame stru ctu re 一个TDMA 帧含有8 个时隙(TS), 持续时间为4.615 ms(120/26 ms)。 每个TDMA 帧都要有TDMA 帧号。这是因为GSM 系统的保密特性是通过在发送信息前对信息进行加密实现的, 而计算加密序列的算法是以 TDMA 帧号为一个输入参数, 因此每一帧都必须要有一个帧号。有了 TDMA 帧号, 移动台就可以判断控制信道(TS0)对应的是哪一类逻辑信道了。 0 204 204 2043 2 1 2043 2 1 0 44450 221 1 super high frame = 2048 super frame = 2715648 TDMA frame 1 super frame = 1326 TDMA frame(6.12s) 0 1 22541 0 1 multiplex frame = 26 TDMA frames(120ms) 1 multiplex frame = 51 TDMA frame 0 1 7 6 5 4 3 2 1 TDMA frame = 8 timeslot(120/26 = 4.615ms) BCCH CCCH SDCH SACCH/TCH FACCH 0 1 7 6 5 4 3 2 8 9 11111 1 116 17 23 22 21 20 19 18 FIGURE 12. Bu rsts of the GSM TDMA procedu re TDMA 帧号是以2715648 个TDMA 基本帧的持续时间为周期循环编号的, 因此帧号的范围是从0~2715647, 记为FN(Frame Number)。每2715648 个TDMA 帧为一个超高帧(Hyper frame)。超高帧是持续时间最长的TDMA 帧结构, 可以用作加密和跳频的最小周期, 其持续时间为3 小时28 分53 秒760 毫秒(3h28min53s760ms 或12533.76 s)。每一个超高帧又可分为2048 个超帧(Supper frame), 一个超帧的持续时间为6.12s, 是最小的公共复用时帧结构。每个超帧又是由复帧(Multi frame)组成的。为了满足不同速率的信息传输的需要, 复帧又分成两种类型: 2. TDMA 时隙(TS, Time Slot)和突发(Bu rst) 在TDMA 系统中, 典型的时隙结构(或称突发结构)通常包括五种组成序列: 信息、同步、控制、训练和保护。 其原因是: 信息序列是通信真正要传输的有用部分; 为了便于接收端的同步, 在每个时隙中要加入同步序列; 为了便于控制信息和信令信息的传输, 在每个时隙中要专门划分出控制序列; 为了便于接收端利用均衡来克服多径引起的码间干扰, 在时隙中要插入自适应均衡器所需的训练序列; 上行链路的每个时隙中要留出一定的保护间隔(即不传输任何信号), 即每个时隙中传输信息的时间要小于时隙长度, 这...
