GSTDH9000漏电报警系统培训说明VIP专享

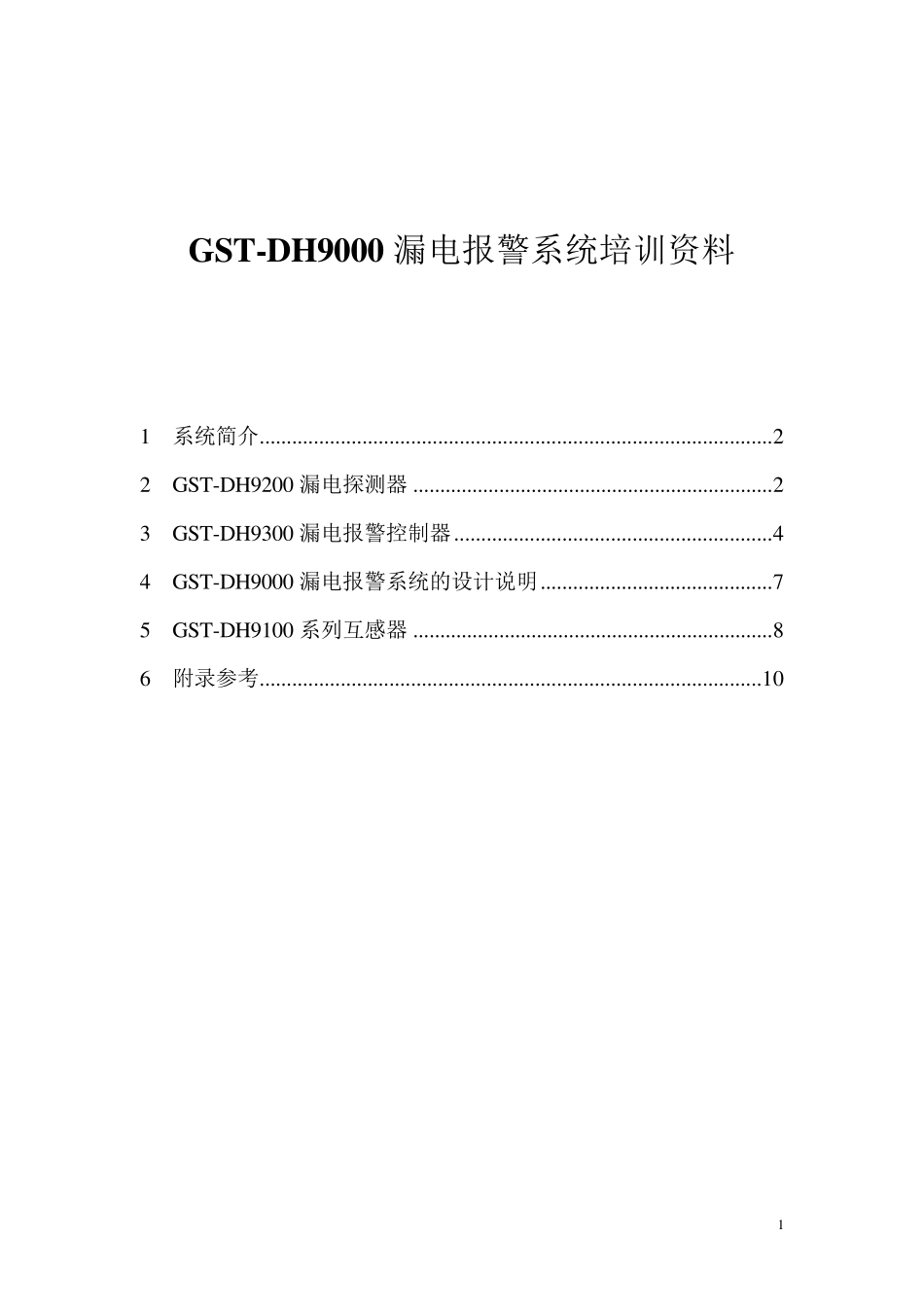

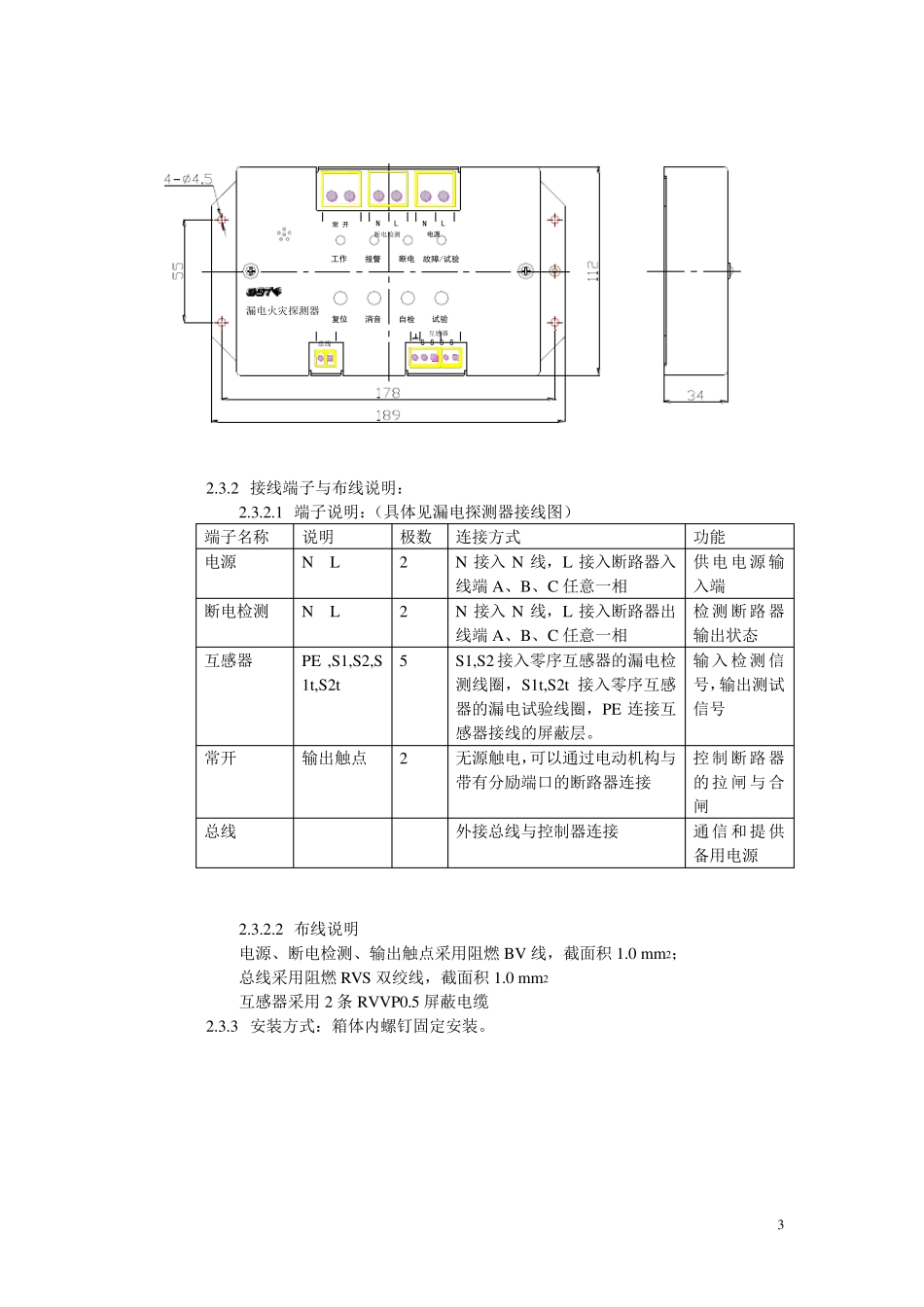

1 GST-DH9000 漏电报警系统培训资料 1 系统简介............................................................................................... 2 2 GST-DH9200 漏电探测器 ................................................................... 2 3 GST-DH9300 漏电报警控制器 ........................................................... 4 4 GST-DH9000 漏电报警系统的设计说明 ........................................... 7 5 GST-DH9100 系列互感器 ................................................................... 8 6 附录参考............................................................................................. 10 2 1 系统简介 1.1 系统组成： 漏电检测系统由 GST-DH9100 系列零序电流互感器（以下简称互感器），GST-DH9200 系列漏电探测器，GST-DH9300 系列漏电报警控制器组成。连接方式：将互感器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电探测器连接，漏电探测器的输出触点与脱扣器连接，漏电探测器和控制器使用总线连接。 1.2 基本工作原理： 系统工作原理：当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零。由于一次线圈中没有剩余电流，所以不会感应二次线圈。当设备或线路发生漏电时，则在故障点产生分流，此漏电电流经大地返回变压器中性点（并未经电流互感器），致使互感器流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电探测器限定的动作电流值时，漏电探测器会发出报警信息，由控制器发出命令使开关脱扣，切断电源。 1.3 应用场合GST-DH9000 漏电火灾报警系统适用于：高层建筑、商店、剧院、电影院、体育馆等人员密集场所宜设置漏电火灾报警系统。 2 GST-DH9200 漏电探测器 2.1 简介 GST-DH9200 系列漏电探测器设计符合GB 14287-2005 标准。使用双重供电方式和成熟的总线技术，工作稳可靠。应用方式灵活，可以应用于总线式的漏电报警系统，也可以独立作为漏电报警器使用。 2.2 技术参数 2.2.1 工作电压：AC185~245V 2.2.2 工作电流：AC 5mA 2.2.3 备电：总线供电 2.2.4 额定动作漏电电流：300 mA、500 mA、800mA（分别对应 GST-DH9200/300、GST-DH9200/500、GST-DH9200/800）。 2.2.5 额定不作漏...
