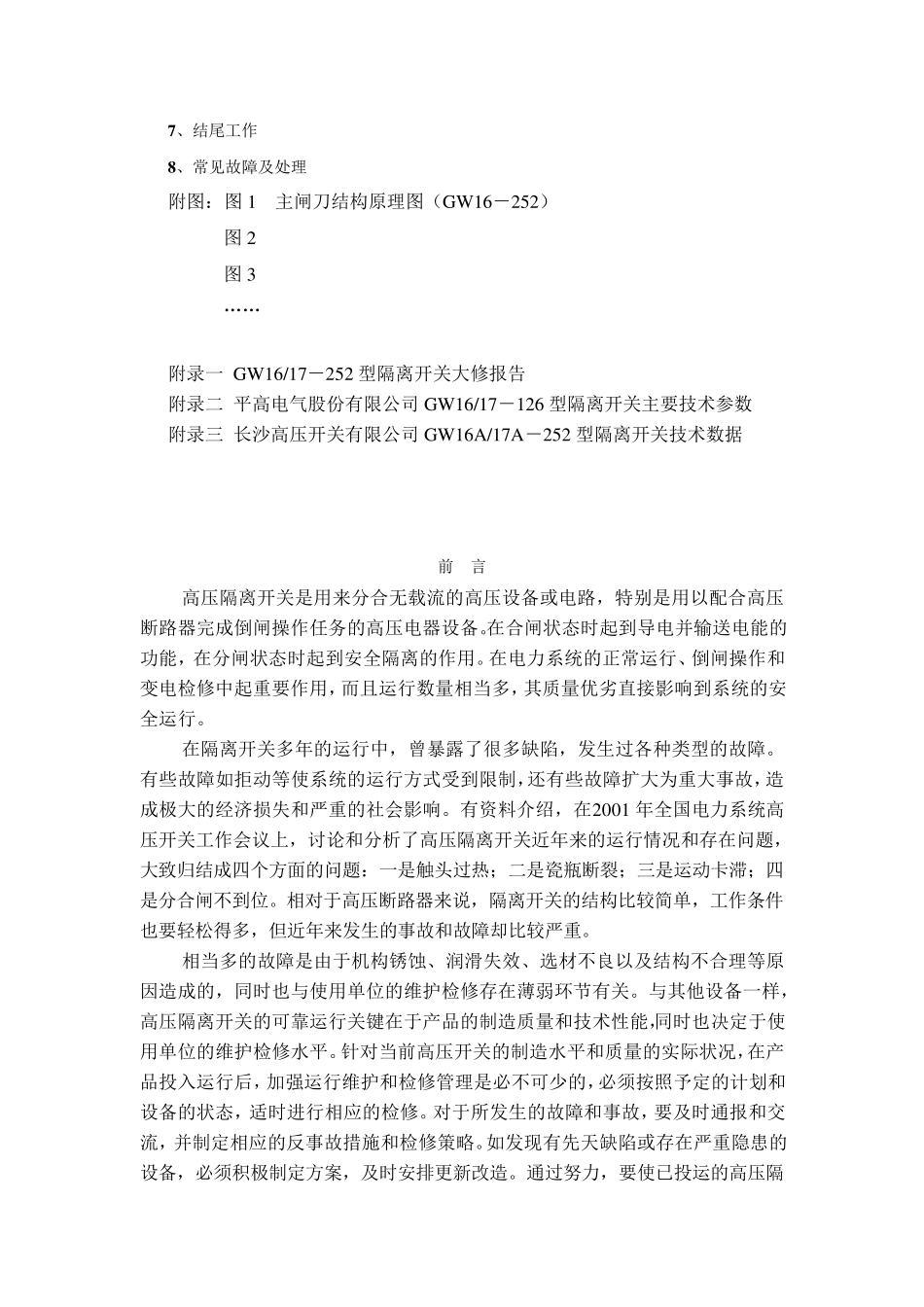

GW 16/17－252 型隔离开关检修工艺导则 目 录 前言 1 、结构和原理 1.1 主闸刀的结构及工作原理 1.2 接地闸刀的结构及工作原理 1.3 操动机构的结构及工作原理 2 、技术数据 2.1 GW 16/17－252 型隔离开关及其操动机构出厂技术数据 2.2 隔离开关主要调试数据 3 、检修周期和项目 3.1 检修周期 3.2 大修项目 3.3 小修项目 4 、检修前工作 4.1 检修前的准备 4.2 检修前的外部检查 5 、检修工艺和质量标准 5.1 本体及静触头装配的拆卸 5.2 静触头装配检修 5.3 主闸刀系统检修 5.4 接地刀闸装配检修 5.5 转动瓷瓶和支持瓷瓶检修 5.6 传动系统检修 5.7 CJ7A 电动机构检修 6 、安装与调试 6.1 静触头安装与调试 6.2 底座装配安装与调试 6.3 转动、支持瓷瓶安装与调试 6.4 主闸刀安装与调试 6.5 CJ7A 型电动机构安装与调试 6.6 三极的联接和调试 6.7 隔离开关安装后的检查与验收 7 、结尾工作 8 、常见故障及处理 附图：图1 主闸刀结构原理图（GW 16－252） 图2 图3 …… 附录一 GW 16/17－252 型隔离开关大修报告 附录二 平高电气股份有限公司 GW 16/17－126 型隔离开关主要技术参数 附录三 长沙高压开关有限公司 GW 16A/17A－252 型隔离开关技术数据 前 言 高压隔离开关是用来分合无载流的高压设备或电路，特别是用以配合高压断路器完成倒闸操作任务的高压电器设备。在合闸状态时起到导电并输送电能的功能，在分闸状态时起到安全隔离的作用。在电力系统的正常运行、倒闸操作和变电检修中起重要作用，而且运行数量相当多，其质量优劣直接影响到系统的安全运行。 在隔离开关多年的运行中，曾暴露了很多缺陷，发生过各种类型的故障。有些故障如拒动等使系统的运行方式受到限制，还有些故障扩大为重大事故，造成极大的经济损失和严重的社会 影响。有资 料 介 绍 ，在2001 年全国 电力系统高压开关工作会 议 上 ，讨 论 和分析 了高压隔离开关近 年来的运行情 况 和存 在问 题 ，大致 归 结成四 个 方面 的问 题 ：一是触 头 过热 ； 二是瓷 瓶 断裂 ； 三是运动卡 滞 ； 四是分合闸不 到位 。相对 于 高压断路器来说 ，隔离开关的结构比 较 简 单 ，工作条 件也 要轻 松 得 多，但 近 年来发生的事故和故障却 比 较 严重。 相当多的故障是由 于 机 构锈 蚀 、润 滑 失效 、选 材 不...
