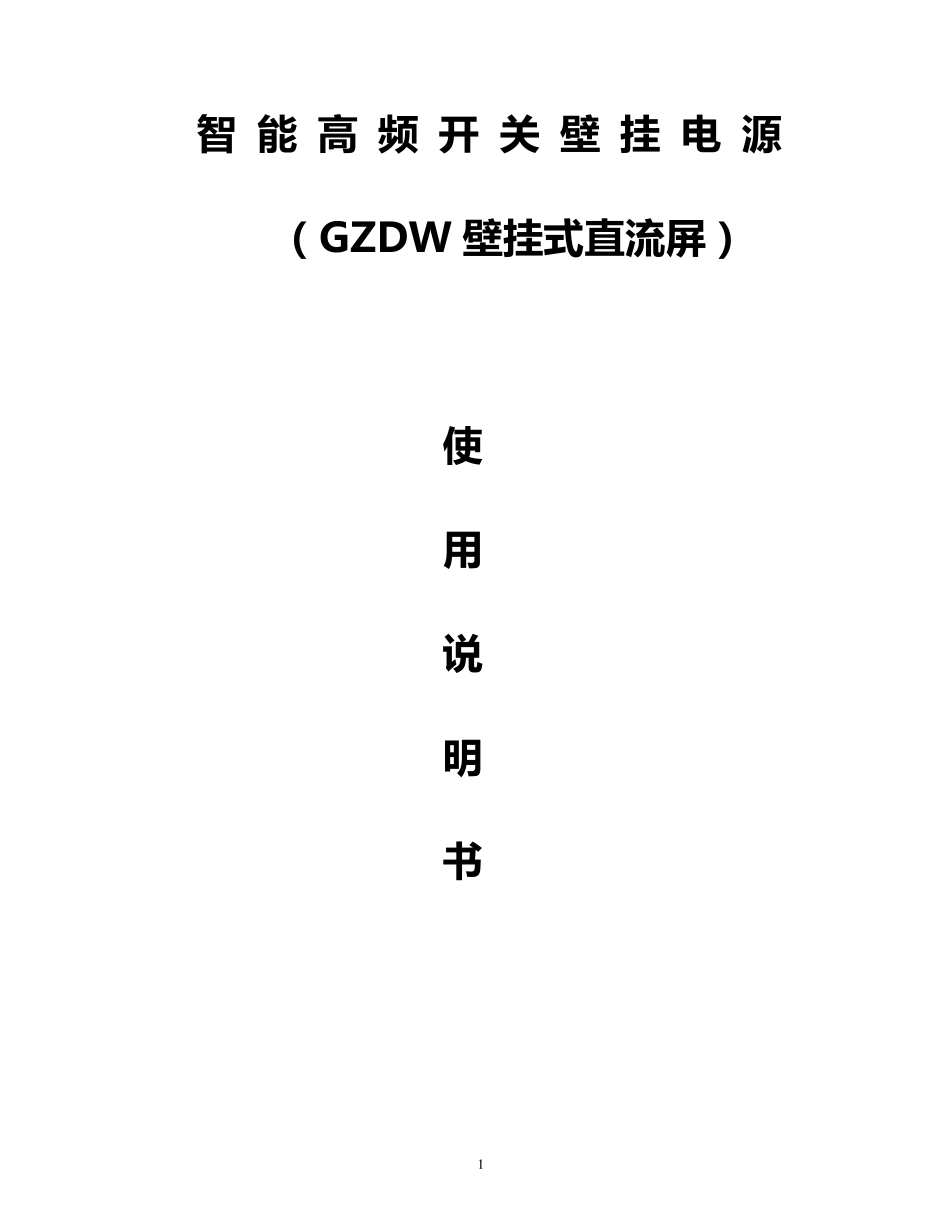

1 智 能 高 频 开 关 壁 挂 电 源 （ GZDW 壁 挂 式 直 流 屏 ） 使 用 说 明 书 2 深 圳 市 普 顿 电 力 设 备 有 限 公司 http://www.pudundianli.com 3 目 录 1、 概述 2、 系统功能特点 3、 系统技术指标 4、 系统型号定义及配置 5、 系统电气原理图 6、 系统结构及安装 7、 1B02J 监控模块 8、 1B02MK 整流模块 9、 1B02G 降压单元 10、 系统配电及电气安装 11、 电池箱结构及安装 附录：通讯协议 1:概述 PD 壁挂电源是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用 LCD 汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232 和 RS485 两种通讯接口选择，提供 RTU、CDT、MODBUS 三种通讯规约选择。 1. 系统功能特点 适合构成 38AH/220V、65AH/110V 以下的系统。 模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。 可安装 3 个 2.0A/220V、4.0A/110V 自然冷模块。 降压单元具有自动硅链降压功能，最大电流 2A,冲击电流 30A/0.5S。 监控器采用 LCD 显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。 4 监控器具有对电池自动管理的功能。 提供RS232 和RS485 两种通讯接口选择，提供RTU、CDT、MODBUS 三种通讯规约选择,可与电站自动化系统连接。 监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。 配电单元提供2 路交流输入（可选择一路PT 供电）、3 路馈电输出。 PT 供电时系统自动限制输出功率。 2. 系统技术指标 交流输入电压： 220V±20% PT 供电电压： 100V±10% 电网频率：50Hz±10% 功率因数：≥0.85 输出电压范围： 90V-140V 连续可调（对于110V 系统） 180V-280V 连续可调（对于220V 系统） 输出限流：0.2A-2.5A(单模块) 稳压精度： ≤±0.5% 稳流精度： ≤±0.5% 纹波系数： ≤±0.1% 均流度： ≤5% 效率： ≥93% 绝缘电阻： ≥10M 输出过压保护： 280V±2V(220V), 140V±2V(110V) 绝缘强度：输出对地、输入对地、输入对输出施加 2KVAC，时间 1min 无...
