G代码及解释

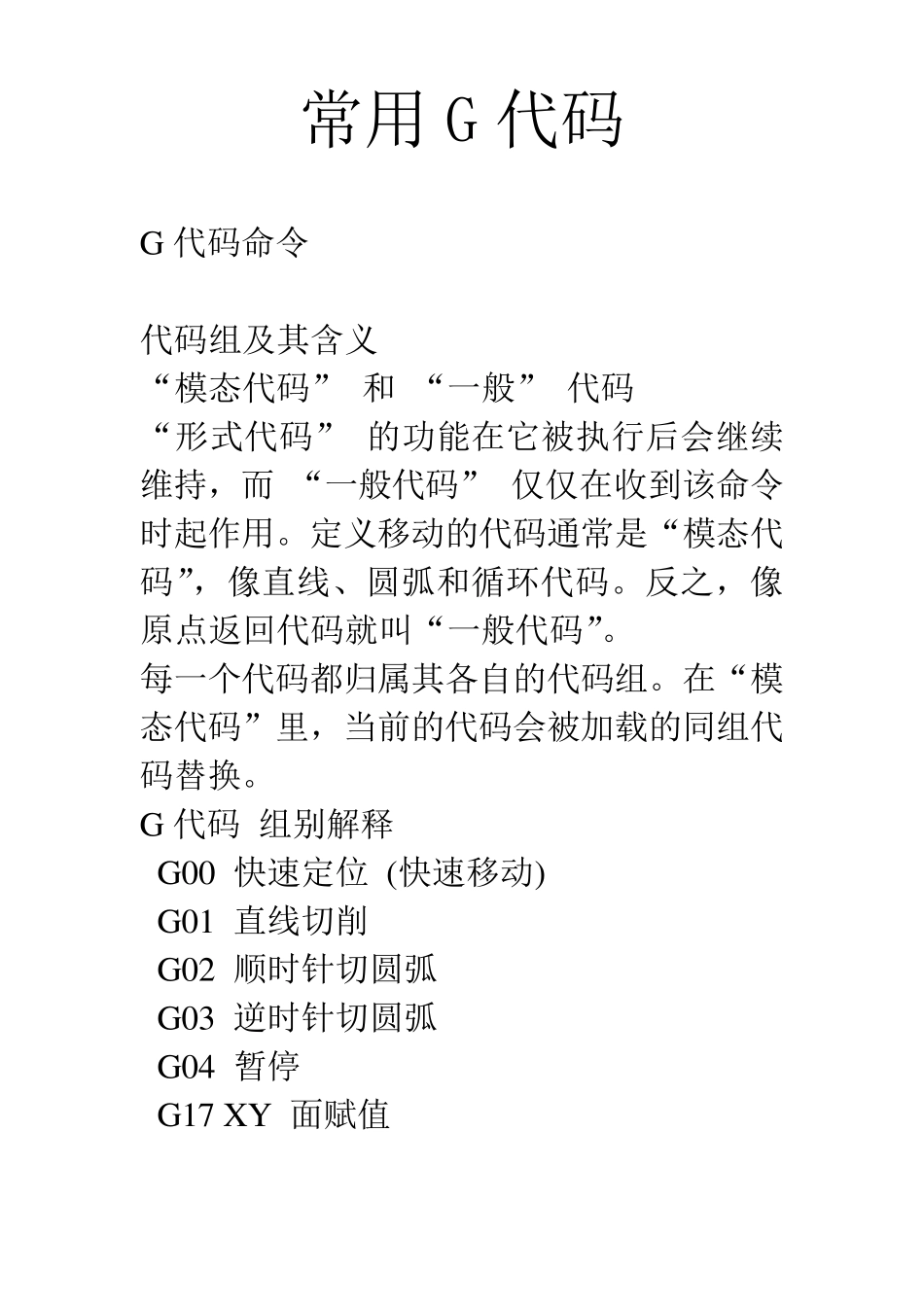

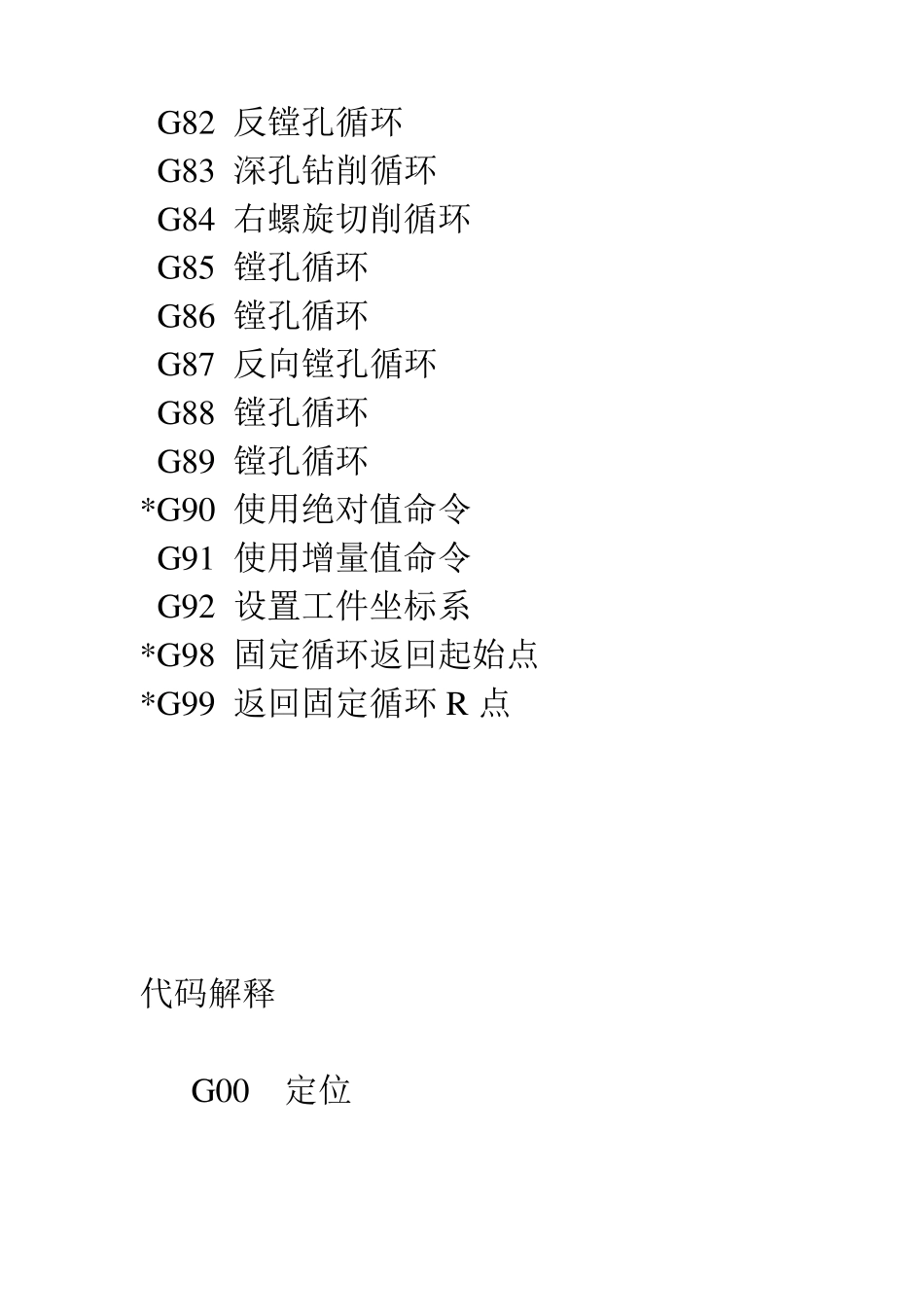

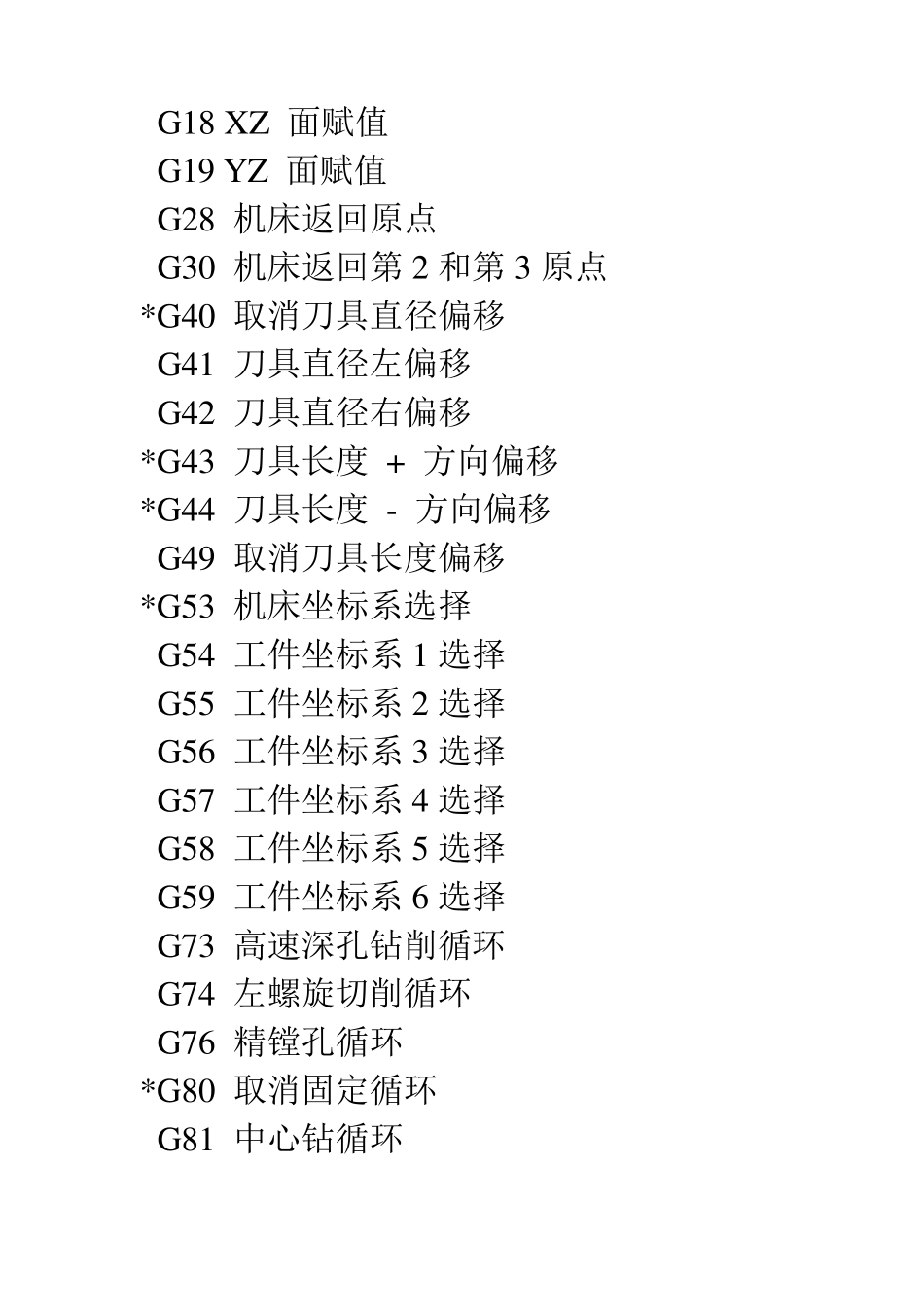

常用G 代码 G 代码命令 代码组及其含义 “模态代码” 和 “一般” 代码 “形式代码” 的功能在它被执行后会继续维持，而 “一般代码” 仅仅在收到该命令时起作用。定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。反之，像原点返回代码就叫“一般代码”。 每一个代码都归属其各自的代码组。在“模态代码”里，当前的代码会被加载的同组代码替换。 G 代码 组别解释 G 00 快速定位 (快速移动) G 01 直线切削 G 02 顺时针切圆弧 G 03 逆时针切圆弧 G 04 暂停 G 17 X Y 面赋值 G18 XZ 面赋值 G19 YZ 面赋值 G28 机床返回原点 G30 机床返回第2 和第3 原点 *G40 取消刀具直径偏移 G41 刀具直径左偏移 G42 刀具直径右偏移 *G43 刀具长度 + 方向偏移 *G44 刀具长度 - 方向偏移 G49 取消刀具长度偏移 *G53 机床坐标系选择 G54 工件坐标系1 选择 G55 工件坐标系2 选择 G56 工件坐标系3 选择 G57 工件坐标系4 选择 G58 工件坐标系5 选择 G59 工件坐标系6 选择 G73 高速深孔钻削循环 G74 左螺旋切削循环 G76 精镗孔循环 *G80 取消固定循环 G81 中心钻循环 G82 反镗孔循环 G83 深孔钻削循环 G84 右螺旋切削循环 G85 镗孔循环 G86 镗孔循环 G87 反向镗孔循环 G88 镗孔循环 G89 镗孔循环 *G90 使用绝对值命令 G91 使用增量值命令 G92 设置工件坐标系 *G98 固定循环返回起始点 *G99 返回固定循环R 点 代码解释 G00 定位 1. 格式 G00 X_ Y_ Z_ 这个命令把刀具从当前位置移动到命令指定的位置 (在绝对坐标方式下)， 或者移动到某个距离处 (在增量坐标方式下)。 2. 非直线切削形式的定位 我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。 3. 直线定位 刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。 4. 举例 N10 G0 X100 Y100 Z65 G01 直线切削进程 1. 格式 G01 X_ Y_ Z_F_ 这个命令将刀具以直线形式按Ｆ代码指定的速率从它的当前位置移动到命令要求的位置。对于省略的坐标轴，不执行移动操作；而只有指定轴执行直线移动。位移速率是由命令中指定的轴的速率的复合速率。 2. 举例 G01 G90 X50. F100; 或 G01 G91 X30. F100; G01 G90 X50...
