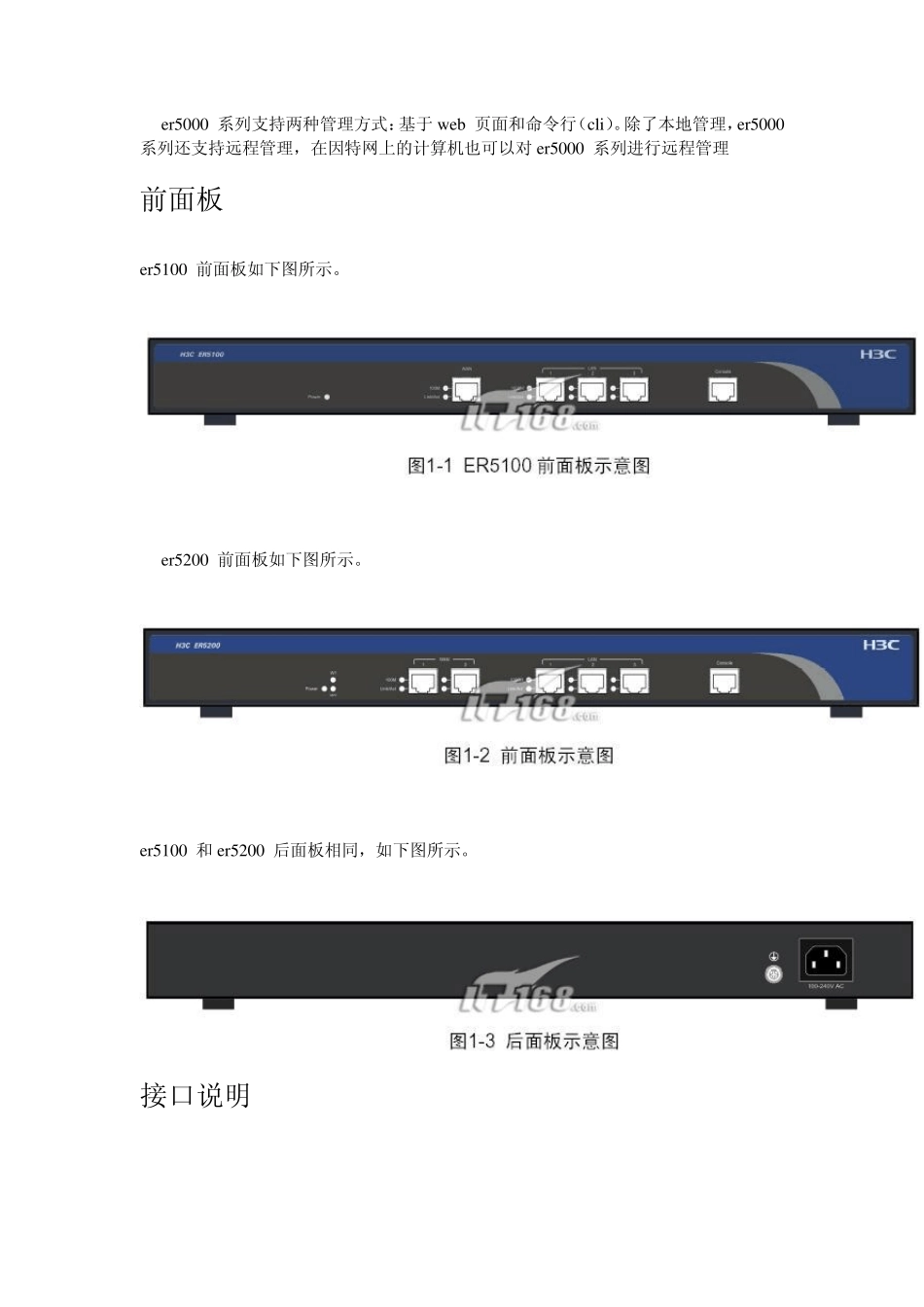

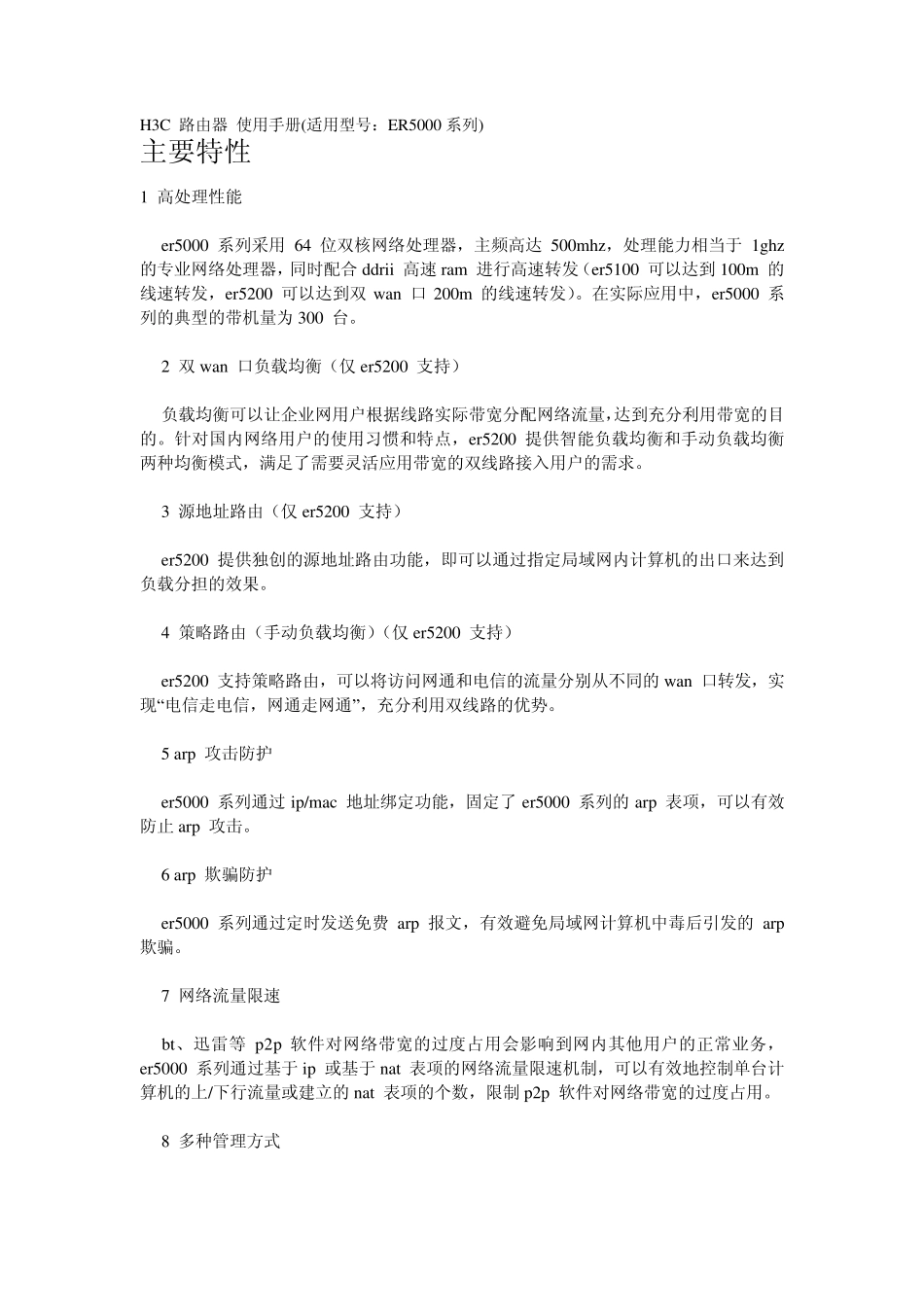

H3C 路由器 使用手册(适用型号：ER5000 系列) 主要特性 1 高处理性能 er5000 系列采用 64 位双核网络处理器，主频高达 500mhz，处理能力相当于 1ghz的专业网络处理器，同时配合 ddrii 高速 ram 进行高速转发（er5100 可以达到 100m 的线速转发，er5200 可以达到双 wan 口 200m 的线速转发）。在实际应用中，er5000 系列的典型的带机量为 300 台。 2 双 wan 口负载均衡（仅 er5200 支持） 负载均衡可以让企业网用户根据线路实际带宽分配网络流量，达到充分利用带宽的目的。针对国内网络用户的使用习惯和特点，er5200 提供智能负载均衡和手动负载均衡两种均衡模式，满足了需要灵活应用带宽的双线路接入用户的需求。 3 源地址路由（仅 er5200 支持） er5200 提供独创的源地址路由功能，即可以通过指定局域网内计算机的出口来达到负载分担的效果。 4 策略路由（手动负载均衡）（仅 er5200 支持） er5200 支持策略路由，可以将访问网通和电信的流量分别从不同的 wan 口转发，实现“电信走电信，网通走网通”，充分利用双线路的优势。 5 arp 攻击防护 er5000 系列通过 ip/mac 地址绑定功能，固定了 er5000 系列的 arp 表项，可以有效防止arp 攻击。 6 arp 欺骗防护 er5000 系列通过定时发送免费arp 报文，有效避免局域网计算机中毒后引发的 arp 欺骗。 7 网络流量限速 bt、迅雷等 p2p 软件对网络带宽的过度占用会影响到网内其他用户的正常业务，er5000 系列通过基于 ip 或基于 nat 表项的网络流量限速机制，可以有效地控制单台计算机的上/下行流量或建立的 nat 表项的个数，限制 p2p 软件对网络带宽的过度占用。 8 多种管理方式 er5000 系列支持两种管理方式：基于w eb 页面和命令行（cli）。除了本地管理，er5000 系列还支持远程管理，在因特网上的计算机也可以对 er5000 系列进行远程管理 前面板 er5100 前面板如下图所示。 er5200 前面板如下图所示。 er5100 和er5200 后面板相同，如下图所示。 接口说明 缺省设置 表1-3 列出了一些重要的缺省设置信息，所有特性将在后面的章节进行全面详细的描述。缺省设置适用于多数情况，如果缺省设置与实际组网需求不符，请对 er5000 系列进行手工设置，具体请参见后续章节。 表1-3 路由器缺省设置 安装到机柜 安装到机柜的过程如下： (1) 检查机柜的接地与稳定性。 (2) 用螺钉将安装挂耳固...
