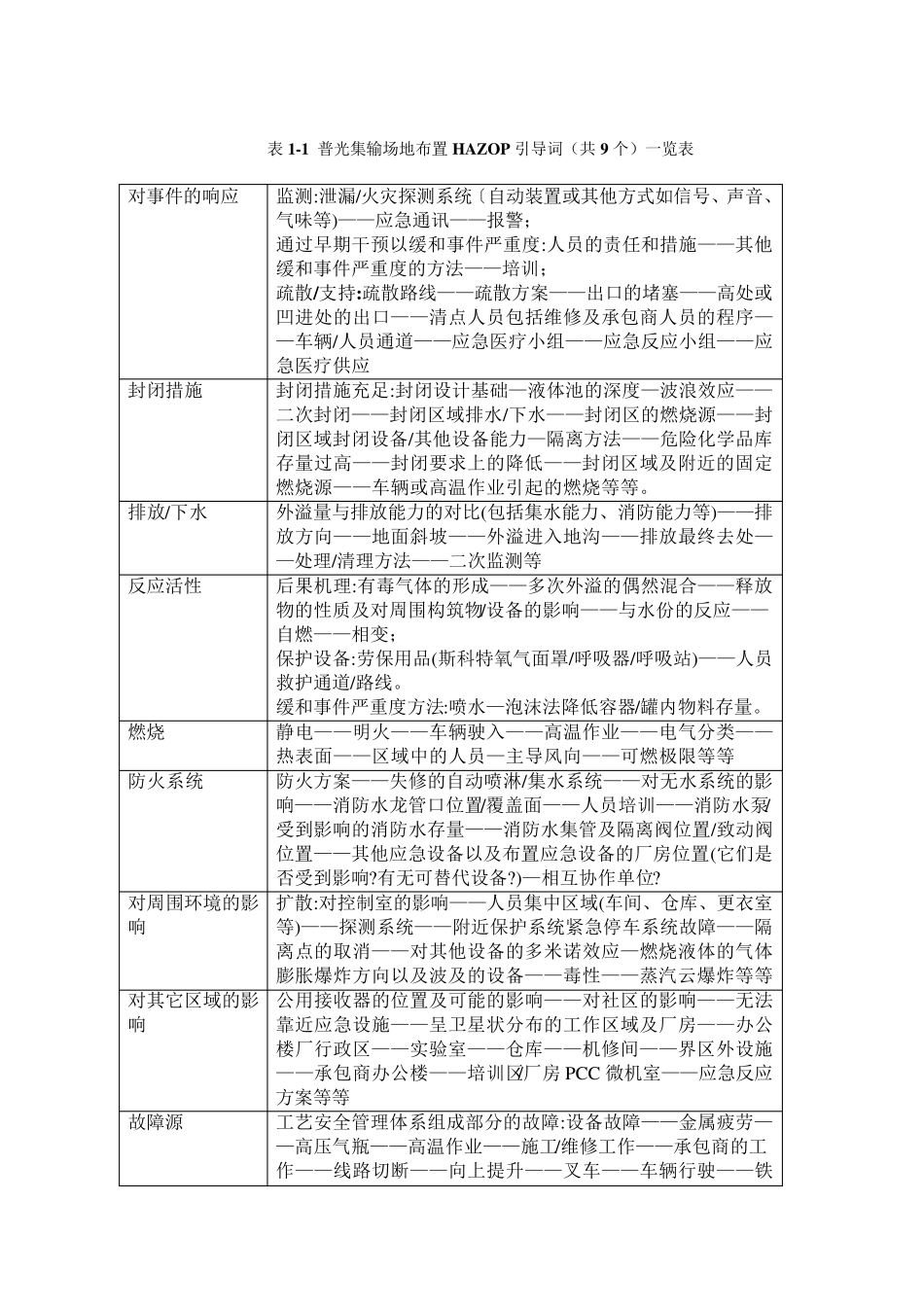

表1-1 普光集输场地布置HAZOP 引导词（共9 个）一览表 对事件的响应 监测:泄漏/火灾探测系统〔自动装置或其他方式如信号、声音、气味等)——应急通讯——报警； 通过早期干预以缓和事件严重度:人员的责任和措施——其他缓和事件严重度的方法——培训； 疏散/支持:疏散路线——疏散方案——出口的堵塞——高处或凹进处的出口——清点人员包括维修及承包商人员的程序——车辆/人员通道——应急医疗小组——应急反应小组——应急医疗供应 封闭措施 封闭措施充足:封闭设计基础—液体池的深度—波浪效应——二次封闭——封闭区域排水/下水——封闭区的燃烧源——封闭区域封闭设备/其他设备能力—隔离方法——危险化学品库存量过高——封闭要求上的降低——封闭区域及附近的固定燃烧源——车辆或高温作业引起的燃烧等等。 排放/下水 外溢量与排放能力的对比(包括集水能力、消防能力等)——排放方向——地面斜坡——外溢进入地沟——排放最终去处——处理/清理方法——二次监测等 反应活性 后果机理:有毒气体的形成——多次外溢的偶然混合——释放物的性质及对周围构筑物/设备的影响——与水份的反应—— 自燃——相变； 保护设备:劳保用品(斯科特氧气面罩/呼吸器/呼吸站)——人员救护通道/路线。 缓和事件严重度方法:喷水—泡沫法降低容器/罐内物料存量。 燃烧 静电——明火——车辆驶入——高温作业——电气分类——热表面——区域中的人员—主导风向——可燃极限等等 防火系统 防火方案——失修的自动喷淋/集水系统——对无水系统的影响——消防水龙管口位置/覆盖面——人员培训——消防水泵/ 受到影响的消防水存量——消防水集管及隔离阀位置/致动阀位置——其他应急设备以及布置应急设备的厂房位置(它们是否受到影响?有无可替代设备?)—相互协作单位? 对周围环境的影响 扩散:对控制室的影响——人员集中区域(车间、仓库、更衣室等)——探测系统——附近保护系统紧急停车系统故障——隔离点的取消——对其他设备的多米诺效应—燃烧液体的气体膨胀爆炸方向以及波及的设备——毒性——蒸汽云爆炸等等 对其它区域的影响 公用接收器的位置及可能的影响——对社区的影响——无法靠近应急设施——呈卫星状分布的工作区域及厂房——办公楼厂行政区——实验室——仓库——机修间——界区外设施——承包商办公楼——培训区/厂房 PCC 微机室——应急反应方案等等 故障源 工艺安全管理体系组成部分的故障:设备故障——金属疲劳——...
