HB3000布氏硬度计操作和常见故障维修

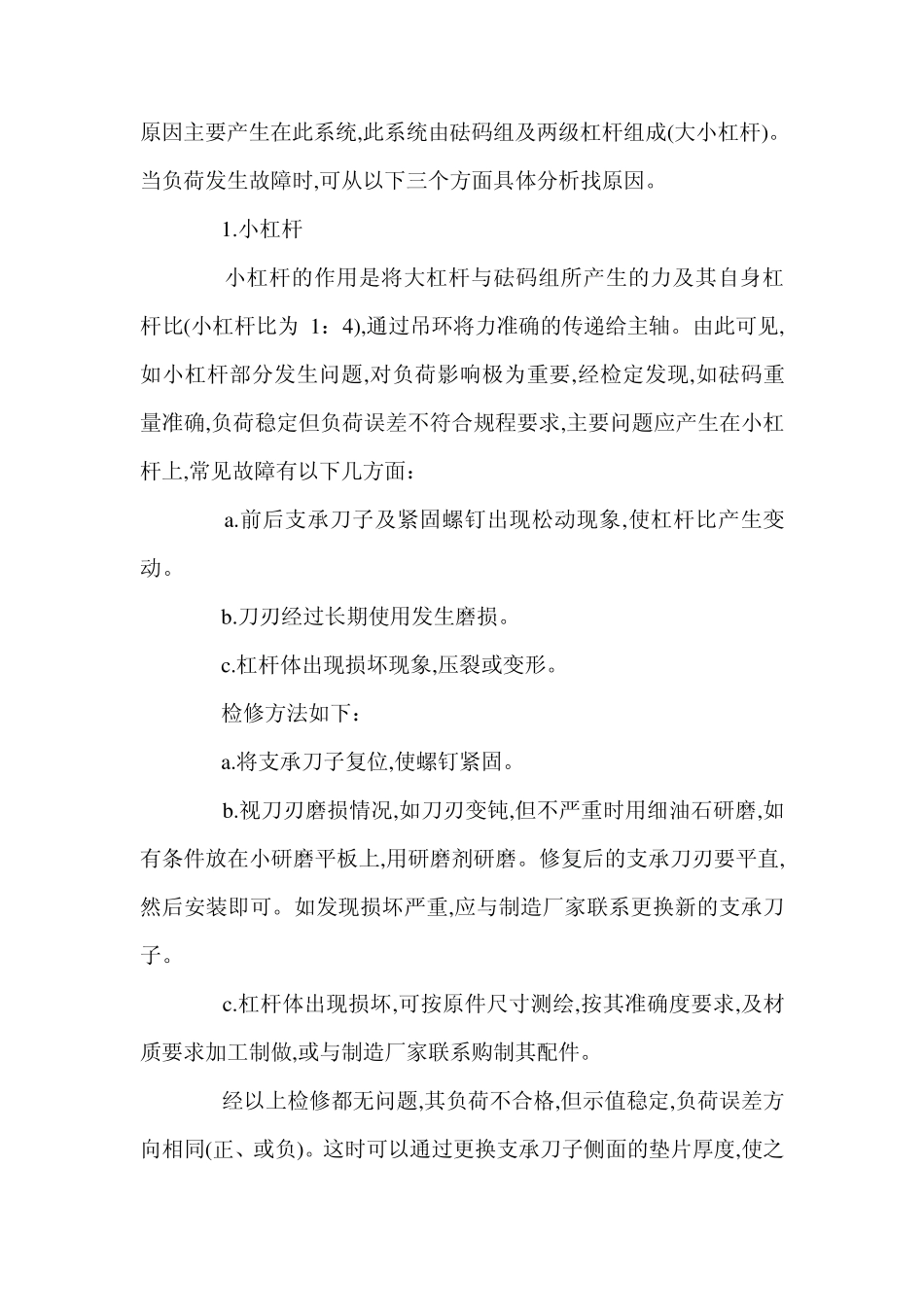

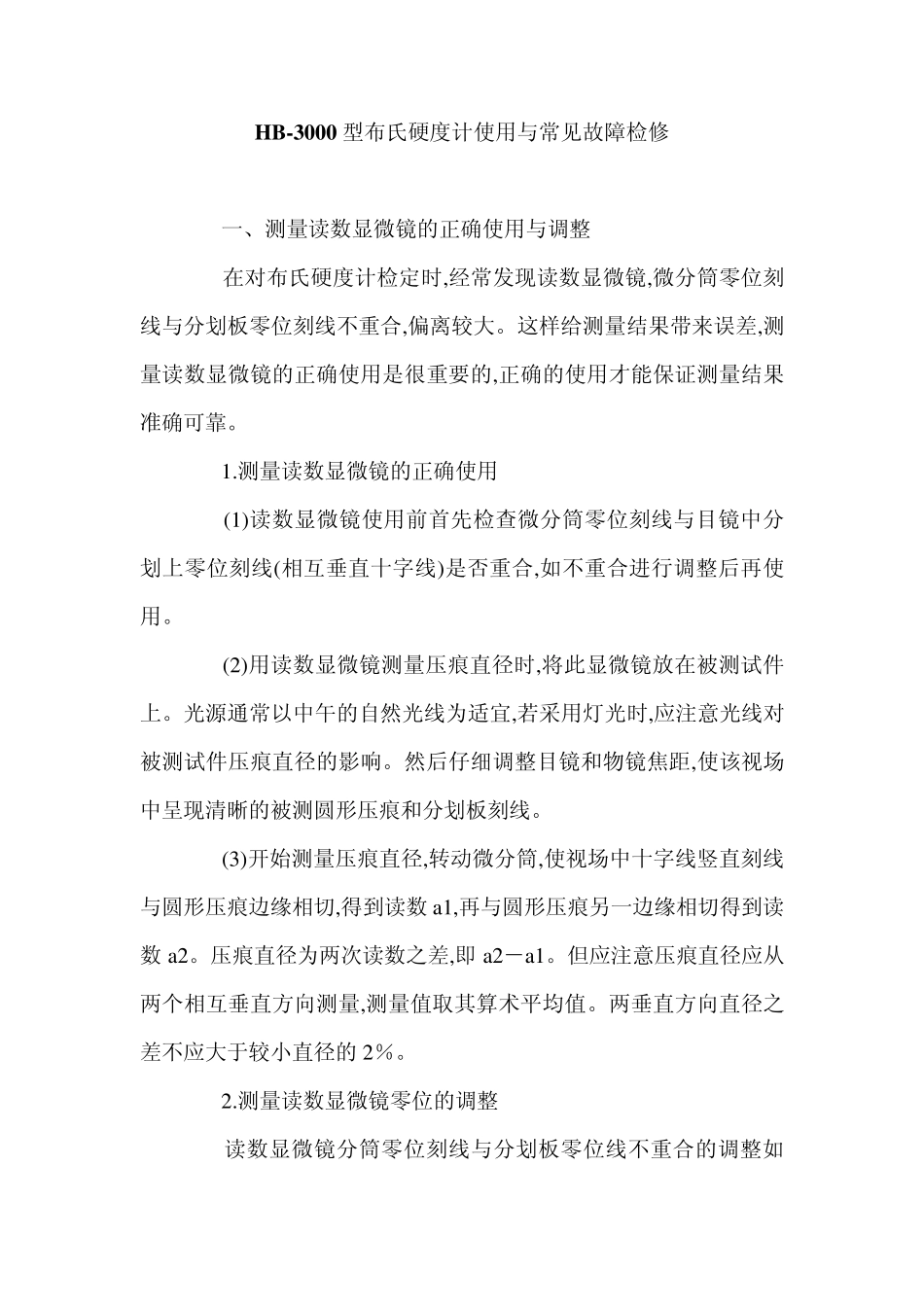

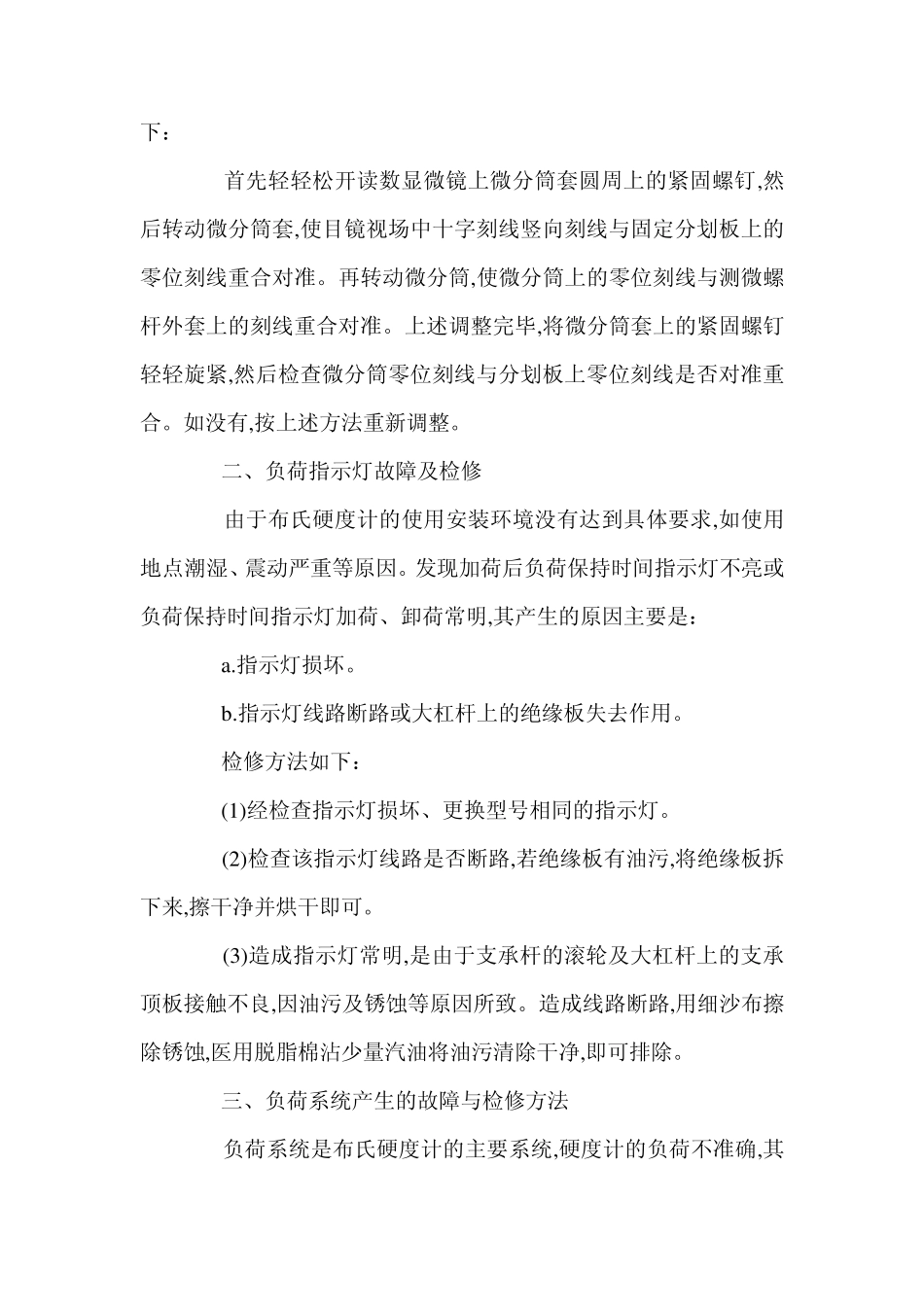

HB-3000 型布氏硬度计使用与常见故障检修 一、测量读数显微镜的正确使用与调整 在对布氏硬度计检定时,经常发现读数显微镜,微分筒零位刻线与分划板零位刻线不重合,偏离较大。这样给测量结果带来误差,测量读数显微镜的正确使用是很重要的,正确的使用才能保证测量结果准确可靠。 1.测量读数显微镜的正确使用 (1)读数显微镜使用前首先检查微分筒零位刻线与目镜中分划上零位刻线(相互垂直十字线)是否重合,如不重合进行调整后再使用。 (2)用读数显微镜测量压痕直径时,将此显微镜放在被测试件上。光源通常以中午的自然光线为适宜,若采用灯光时,应注意光线对被测试件压痕直径的影响。然后仔细调整目镜和物镜焦距,使该视场中呈现清晰的被测圆形压痕和分划板刻线。 (3)开始测量压痕直径,转动微分筒,使视场中十字线竖直刻线与圆形压痕边缘相切,得到读数 a1,再与圆形压痕另一边缘相切得到读数 a2。压痕直径为两次读数之差,即 a2－a1。但应注意压痕直径应从两个相互垂直方向测量,测量值取其算术平均值。两垂直方向直径之差不应大于较小直径的 2％。 2.测量读数显微镜零位的调整 读数显微镜分筒零位刻线与分划板零位线不重合的调整如下： 首先轻轻松开读数显微镜上微分筒套圆周上的紧固螺钉,然后转动微分筒套,使目镜视场中十字刻线竖向刻线与固定分划板上的零位刻线重合对准。再转动微分筒,使微分筒上的零位刻线与测微螺杆外套上的刻线重合对准。上述调整完毕,将微分筒套上的紧固螺钉轻轻旋紧,然后检查微分筒零位刻线与分划板上零位刻线是否对准重合。如没有,按上述方法重新调整。 二、负荷指示灯故障及检修 由于布氏硬度计的使用安装环境没有达到具体要求,如使用地点潮湿、震动严重等原因。发现加荷后负荷保持时间指示灯不亮或负荷保持时间指示灯加荷、卸荷常明,其产生的原因主要是： a.指示灯损坏。 b.指示灯线路断路或大杠杆上的绝缘板失去作用。 检修方法如下： (1)经检查指示灯损坏、更换型号相同的指示灯。 (2)检查该指示灯线路是否断路,若绝缘板有油污,将绝缘板拆下来,擦干净并烘干即可。 (3)造成指示灯常明,是由于支承杆的滚轮及大杠杆上的支承顶板接触不良,因油污及锈蚀等原因所致。造成线路断路,用细沙布擦除锈蚀,医用脱脂棉沾少量汽油将油污清除干净,即可排除。 三、负荷系统产生的故障与检修方法 负荷系统是布氏硬度计的主要系统,硬度计的负荷不准确,其原因主要产生在此系统,此系统由砝码组及两级杠杆组成(大小杠杆)。当负荷...
