HFSS窗口仿真

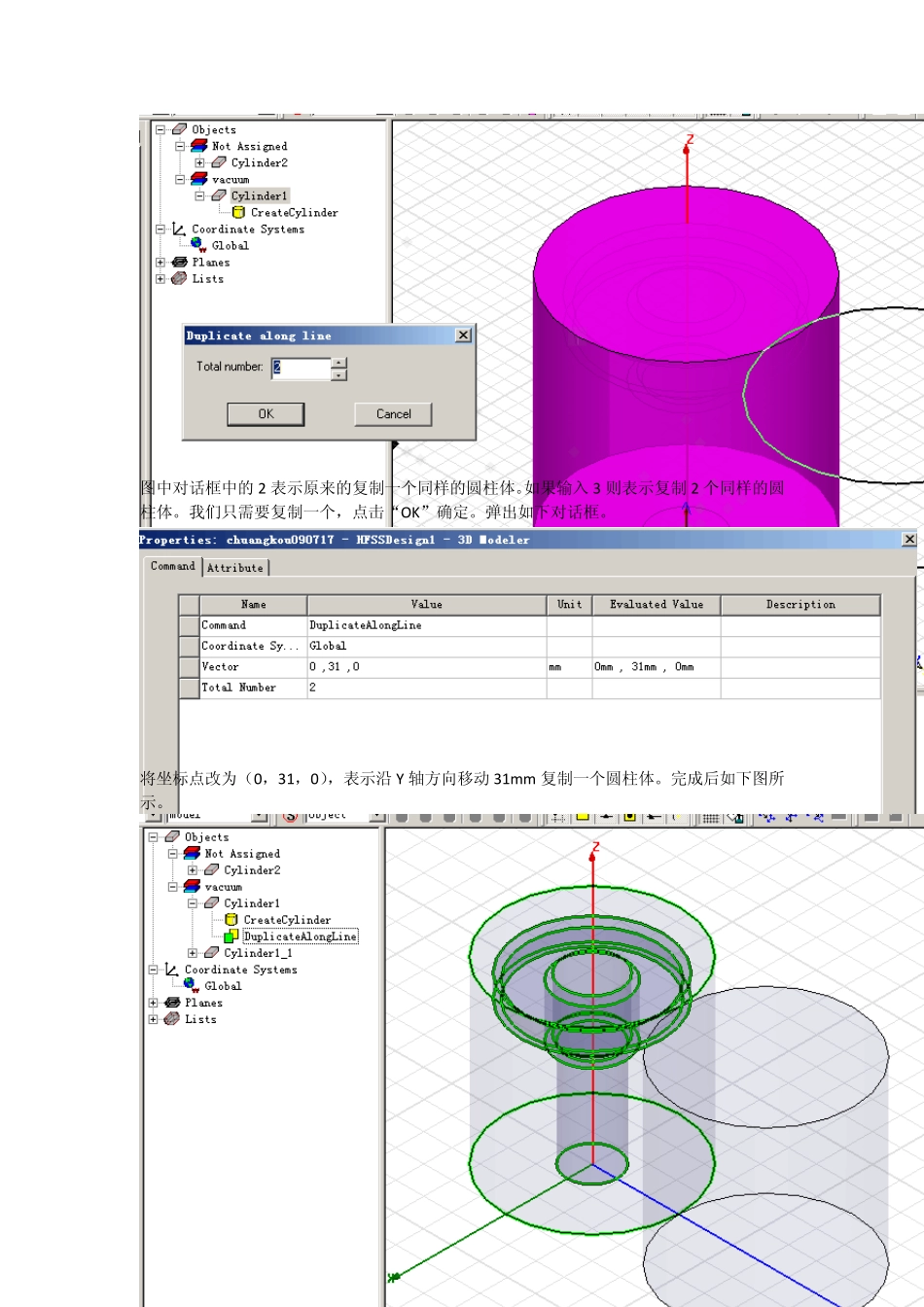

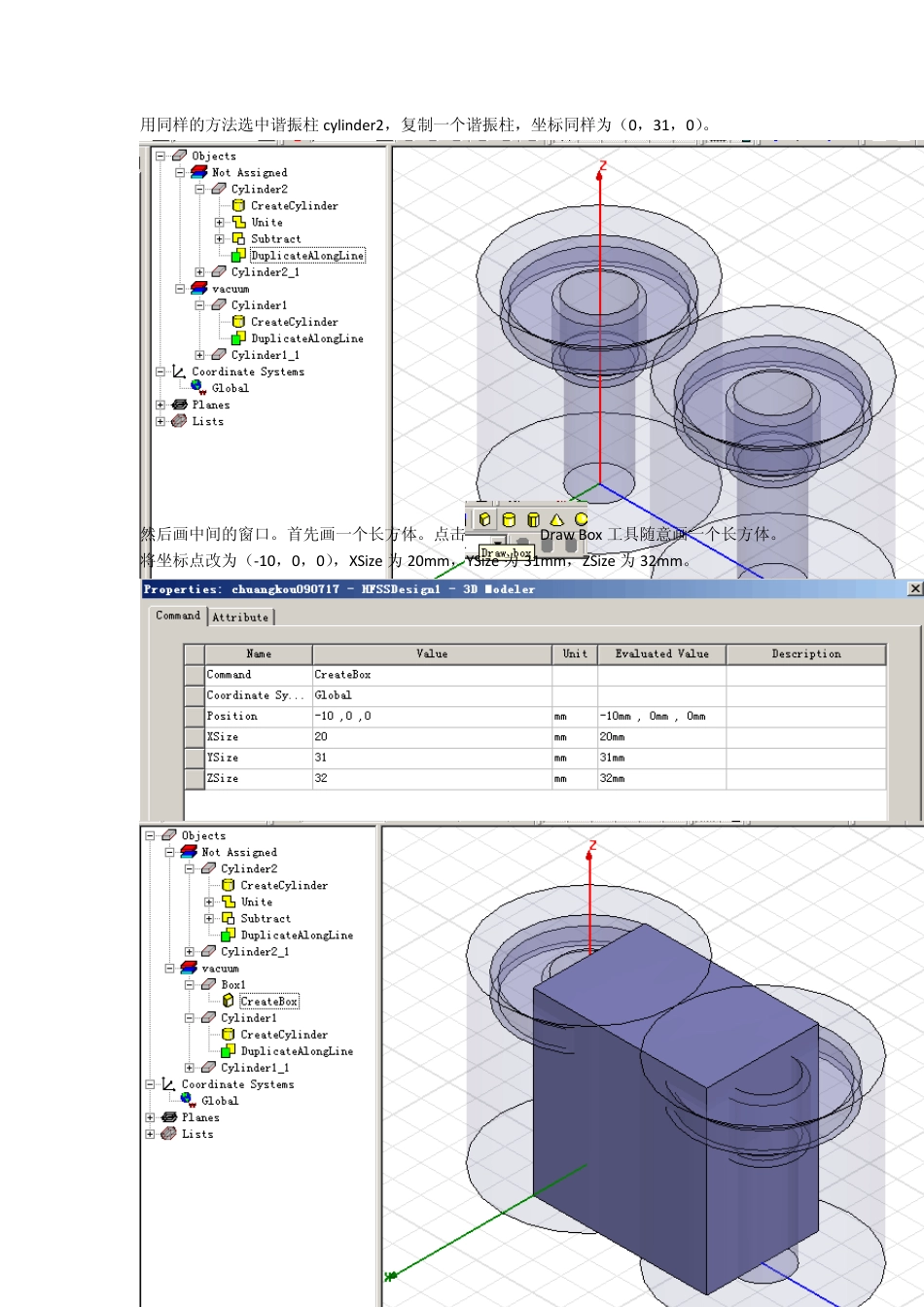

我们在单腔仿真建好的模型基础上建一个窗口仿真模型。将单腔仿真模型另存。 选中 Subtrace，按 delete 键删除原来相减的步骤，将谐振柱和腔体分离。 分离后如下图 选中 cylinder1，点击工具，以圆心为参考点相对移动。 图中对话框中的2 表示原来的复制一个同样的圆柱体。如果输入3 则表示复制2 个同样的圆柱体。我们只需要复制一个，点击“OK”确定。弹出如下对话框。 将坐标点改为（0，31，0），表示沿 Y 轴方向移动 31m m 复制一个圆柱体。完成后如下图所示。 用同样的方法选中谐振柱cylinder2，复制一个谐振柱，坐标同样为（0，31，0）。 然后画中间的窗口。首先画一个长方体。点击Draw Box 工具随意画一个长方体。将坐标点改为（-10，0，0），XSize 为20mm，YSize 为31mm，ZSize 为32mm。 将窗口尺寸定义为变量，便于后面修改窗口尺寸或者对窗口尺寸使用优化方法计算。 双击BOX1 下的Createbox，弹出下面的对话框。 在Xsize 中输入变量名window，弹出对话框如下图，在弹出的对话框中输入一个初始的尺寸20mm，点击OK 完成。 将坐标原点的尺寸改为（-window/2，0，0），如下图所示，表示在更改窗口尺寸是，窗口会已中心往两边开。 选中Box1、cylinder1、cylinder1_1。 将三者用Uinte 工具相加。相加后如下图所示。 双击 Box1,在弹出的额对话框中将透明度设置为 0.8。 然后先选中Box1,在选中cylinder2、cylinder2_1，用 subtract 工具相减。 点击 OK 完成相减，相见后如下图所示。在Objects 下只有 Box1 一个物体。 至此，窗口仿真模型建模完成。 设计计算条件，窗口仿真时不需要设置边界条件，软件默认为良导体，计算速度会更快，所以我们跳过这一步，设置后面的计算条件。 双击原来单腔仿真时候设置好的 Steu p1。 弹出对话框，将 Nu mber of Modes 中设置为 2。点击确定。 在 HFSS 菜单下，Resu lts 设这 Ou t pu t Variables。 弹出如下对话框。在 name 栏内输入名称为 K，然后点击下面的 Expression，在 Category 选中 Eigen Mode，Quantity 选中 Mode（2），Function 栏选中 Re，点击 Insert Quantity into Expression,在 Expression 栏中出现 re(Mode(2))，同样的方法，如果在 Quantity 选中 Mode（1），则出现 re(Mode(1)). 公式编辑完成后如下图所示，表示K= (re(Mode(2))^2-re(Mode(1))^2)/(re(Mode(2))^2+re(Mode(1))^2)*1000。点击 ...
