HID设备类定义中文版

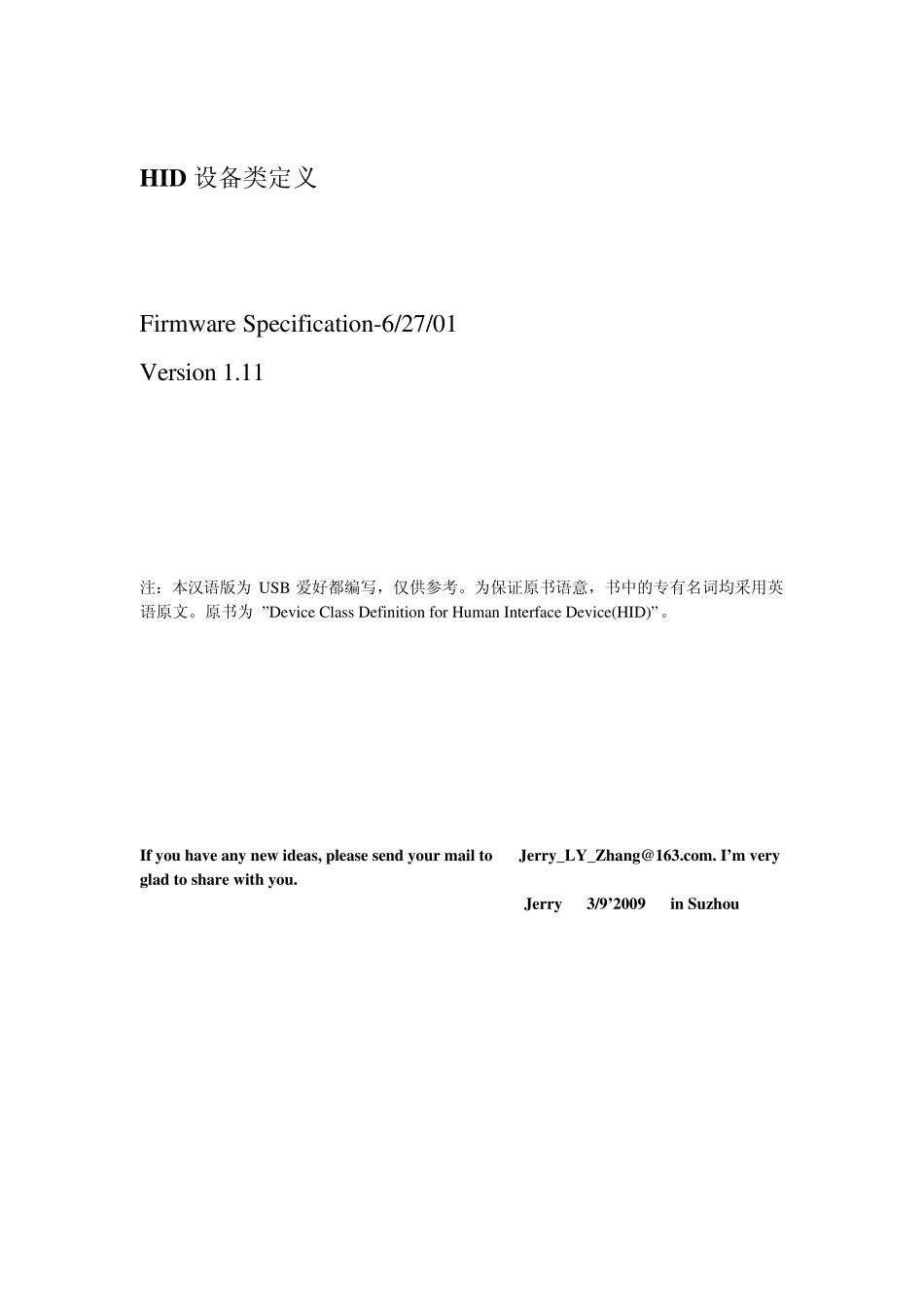

HID 设备类定义 Firmware Specification-6/27/01 Version 1.11 注：本汉语版为USB 爱好都编写，仅供参考。为保证原书语意，书中的专有名词均采用英语原文。原书为 ”Device Class Definition for Human Interface Device(HID)”。 If you have any new ideas, please send your mail to Jerry_LY_Zhang@163.com. I’m very glad to share with you. Jerry 3/9’2009 in Suzhou 目录 1． 前言（就是一些开场白，讲一些文件相关的东西）略 2． 本书简介 USB 提供了一种通信方式，它能够让个人电脑仅通过四根通信线很轻松的连接许多不同类型的外设，事实上 USB 是一种双线串口通信方式（只需要两根数据线），它工作在 1.5或者 12MbS 的速度。USB 协议支持外设的热插拨（plug in at run time ）。这些外设分为许多不同的类别（设备类 device class ），每一种设备类具有相同的动作和类似的功能。下表为一些典型的例子： DEVICE CLASS Example Device Display 显示器 Audio 话筒 Communication 锚 Mass storage 硬盘 Human interface（HID） 数据采集器 2．1 HID 设备的范畴 本书描述了 USB 协议的 HID（人机接口设备）类，此书会用到 USB 协议，但不重新叙述。 HID 类提供了人机接口的界面，典型的 HID 设备包括： ·Keyboard and pointing device----例如：标准鼠标，跟踪球，操纵杆。 ·Front-panel controls----例如：球柄，开头，滑轮。 ·在电话、VCR 远程控制、游戏及模拟设备中有可能用到的设备----例如：数据采集器，节流阀，方向盘，方向踏板。 ·也许不需要人为参与，但数据格式与 HID 类设备相同----例如：数据采集枪、温度计、电压表。 许多典型的 HID 类设备具有批示灯、格式化的显示、音频反馈、压力传感反馈，因此HID 类定义包括了不同类型的批示，以反馈到用户端。 注：压力传感设备需要实时互动，有一本专门的书介绍“USB Physical Interface Device (PID) Class.” 注：了解更多的东西请参考 2.3 的相关参考书籍。 2．2 HID 设备定义的目的 本书作为 USB SPEC 的补充协议，为 HID 设备制造商生产 USB-compatible device 提供必要的文档依据。同时本书也指出 HID 设备驱动如何从 USB 设备中获得数据。 HID 设备定义的最基本目的是： ·尽可能的节省设备的数据空间。 ·允许操作系统忽略未知的...
