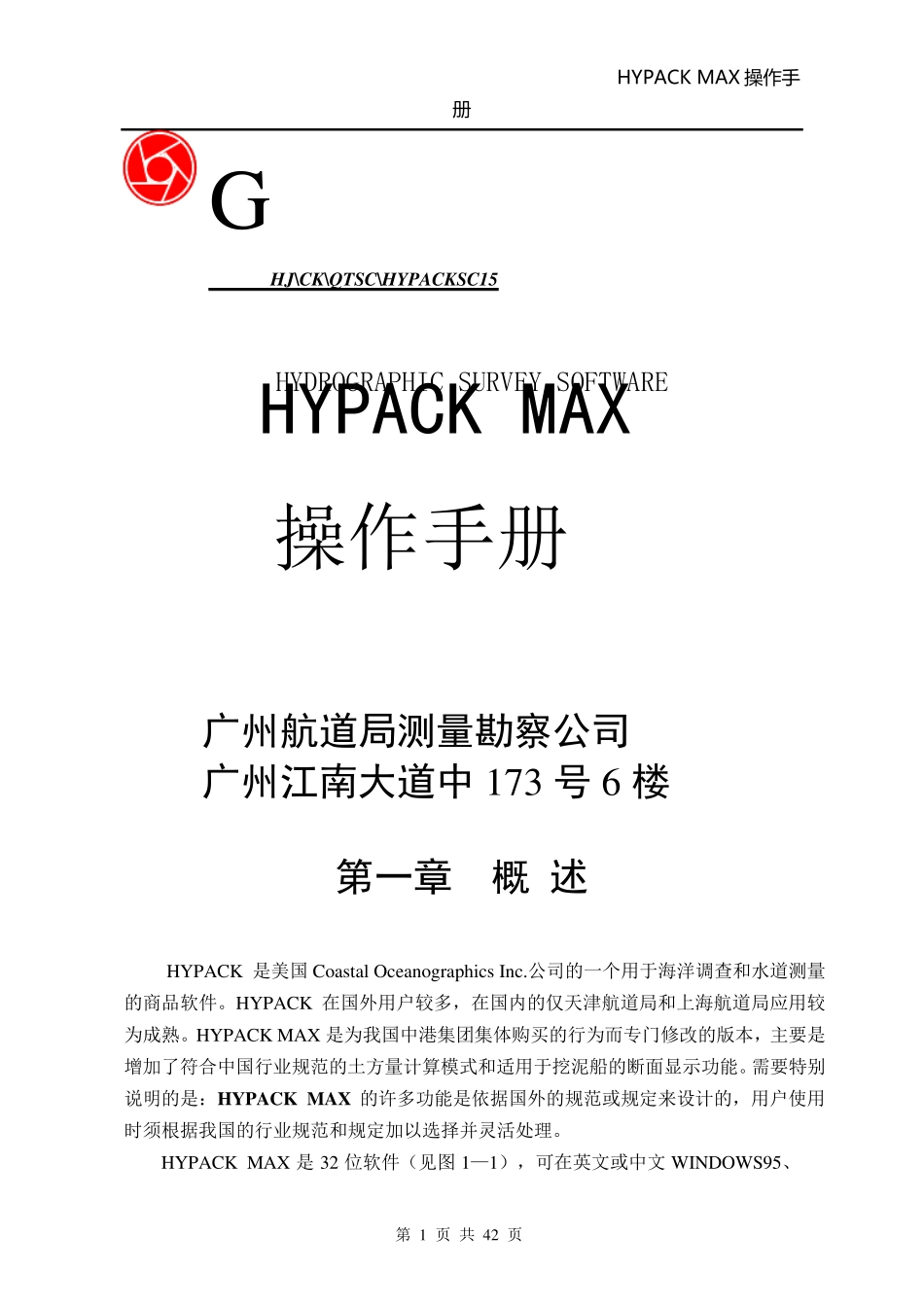

HYPACK MAX 操 作手册 第 1 页 共 42 页 GHJ\CK\QTSC\HYPACKSC15 HYDROGRAPHIC SURVEY SOFTWARE HYPACK MAX 操作手册 广州航道局测量勘察公司 广州江南大道中173 号6 楼 第一章 概 述 HYPACK 是美国Coastal Oceanographics Inc.公司的一个用于海洋调查和水道测量的商品软件。HYPACK 在国外用户较多，在国内的仅天津航道局和上海航道局应用较为成熟。HYPACK MAX 是为我国中港集团集体购买的行为而专门修改的版本，主要是增加了符合中国行业规范的土方量计算模式和适用于挖泥船的断面显示功能。需要特别说明的是：HYPACK MAX 的许多功能是依据国外的规范或规定来设计的，用户使用时须根据我国的行业规范和规定加以选择并灵活处理。 HYPACK MAX 是32 位软件（见图1—1），可在英文或中文 WINDOWS95、 HYPACK MAX 操 作手册 第 2 页 共 42 页 WINDOWS98 和WINDOWS NT 平台下运行，但是对中文WINDOWS 平台的兼容性不是很好。HYPACK MAX 具备通用的WINDOWS 操作风格，有WINDOWS 操作经验的用户，很容易就可以学会操作。 HYPACK MAX 版较以前的版本增加了如下的新功能： 1、增加了符合中国行业规范的土方量计算模式，分别为 Chinese 1 End Area 1、Chinese 1 End Area 3、Chinese 2 End Area 1 和Chinese 2 End Area 3。 2、增加了适用于挖泥船的实时断面显示比较功能（依赖上次测量数据）。 3、增加了运动传感器数据的接入、处理和显示功能（镇江船舶学院格式）。 4、增加了实时潮位数据的接入显示功能（上海航道局格式）。 5、…… HYPACK MAX 操 作手册 第 3 页 共 4 2 页 图 1-1 HYPACK MAX 操 作手册 第 1 页 共 42 页 第二章 软件的安装 §2 -1 配置要求 HYPACK MAX 对计算机的配置要求为： 1. Pentium 166 以上 IBM 兼容机， 16M（最好 64M）RAM； 2. VGA 显示屏，最好有支持 800×600（75Hz），24 色的显示卡； 3. 硬盘要求为 2Gb 或更大； 4. 笔式或喷墨式的平板或滚筒式绘图仪（HP-GL/2 语言模式）； 5. 数字化仪（可选）； 6. 英文、中文版 WINDOWS 95、WINDOWS98 或 WINDOWS NT 操作系统。 §2 -2 软件的安装 HYPACK MAX 一般是在 CD-ROM 光碟上安装。 安装HYPACK MAX 软件的步骤如下： １、将 CD-ROM 光碟放入光驱内，WINDOWS 系统会自动检测到光碟的存在并自动运行安装程...
