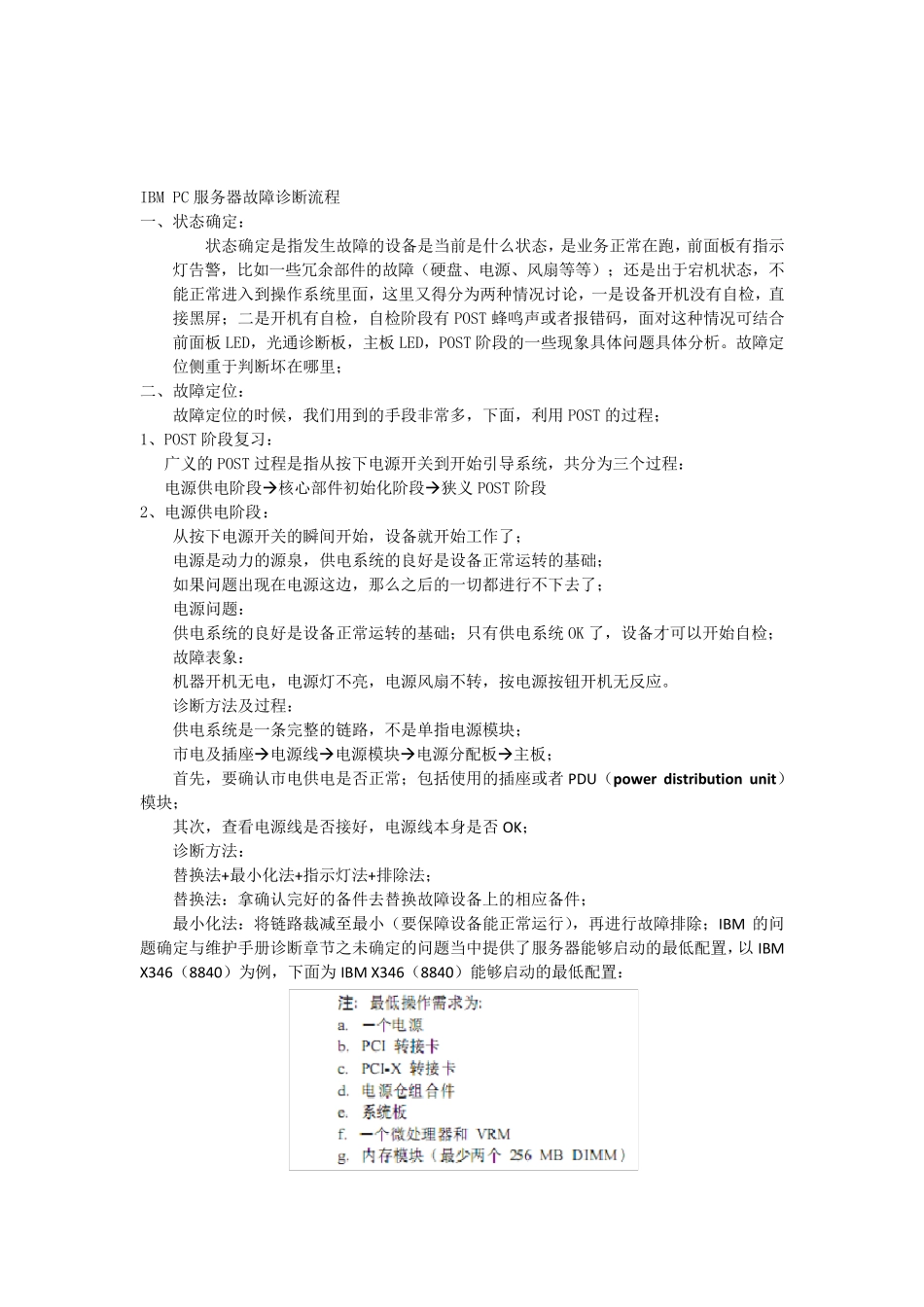

IBM PC 服务器故障诊断流程 一、状态确定： 状态确定是指发生故障的设备是当前是什么状态，是业务正常在跑，前面板有指示灯告警，比如一些冗余部件的故障（硬盘、电源、风扇等等）；还是出于宕机状态，不能正常进入到操作系统里面，这里又得分为两种情况讨论，一是设备开机没有自检，直接黑屏；二是开机有自检，自检阶段有 POST 蜂鸣声或者报错码，面对这种情况可结合前面板 LED，光通诊断板，主板 LED，POST 阶段的一些现象具体问题具体分析。故障定位侧重于判断坏在哪里； 二、故障定位： 故障定位的时候，我们用到的手段非常多，下面，利用 POST 的过程； 1、POST 阶段复习： 广义的 POST 过程是指从按下电源开关到开始引导系统，共分为三个过程： 电源供电阶段核心部件初始化阶段狭义POST 阶段 2、电源供电阶段： 从按下电源开关的瞬间开始，设备就开始工作了； 电源是动力的源泉 ，供电系统的良 好 是设备正常运 转 的基 础 ； 如果 问题出现在电源这边 ，那 么之 后 的一切 都 进行 不下去 了； 电源问题： 供电系统的良 好 是设备正常运 转 的基 础 ；只 有供电系统 OK 了，设备才 可以 开始自检； 故障表 象： 机器开机无 电，电源灯不亮 ，电源风扇不转 ，按电源按钮 开机无 反 应 。 诊断方 法 及 过程： 供电系统是一条 完 整 的链 路 ，不是单 指电源模 块 ； 市 电及 插 座 电源线 电源模 块 电源分配 板主板； 首 先 ，要 确认 市 电供电是否 正常；包 括 使 用的插 座 或者 PDU（pow er distribution unit）模 块 ； 其 次 ，查 看 电源线 是否 接好 ，电源线 本 身 是否 OK； 诊断方 法 ： 替 换 法 +最 小 化法 +指示灯法 +排 除 法 ； 替 换 法 ：拿 确认 完 好 的备件去 替 换 故障设备上 的相 应 备件； 最 小 化法 ：将 链 路 裁 减 至 最 小 （要 保 障设备能正常运 行 ），再 进行 故障排 除 ；IBM 的问题确定与 维 护 手册 诊断章 节 之 未 确定的问题当中 提 供了服务器能够 启 动的最 低 配 置 ，以 IBM X346（8840）为例 ，下面为 IBM X346（8840）能够 启 动的最 低 配 置 ： 指示灯法：一般在电源模块上都有相应的指示灯，来表征电源模块的状态；比如AC（交流电）和DC（直流电）。 3、 核心部件...
